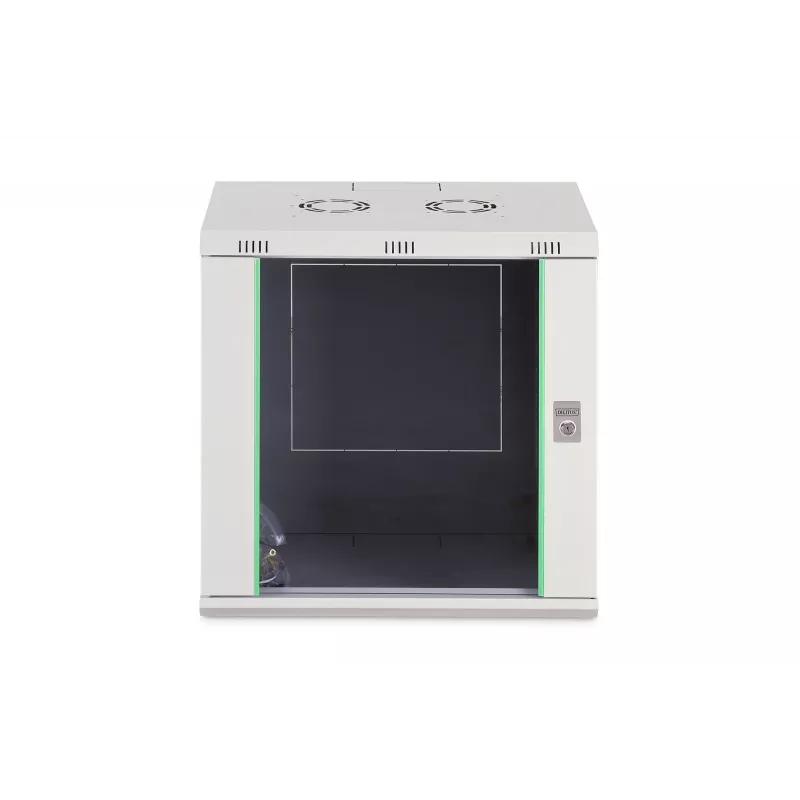

Sieninis montuojamas stovas DIGITUS Dynamic-N 12U, 19 colių, 600x450 mm (PxG), IP20, raktinis užraktas, nesumontuotas

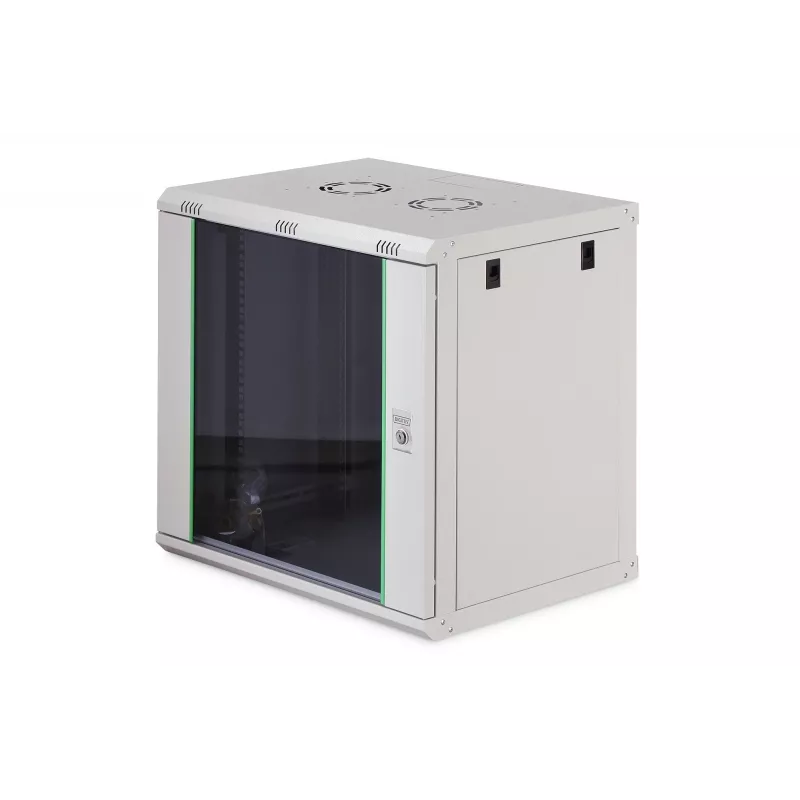

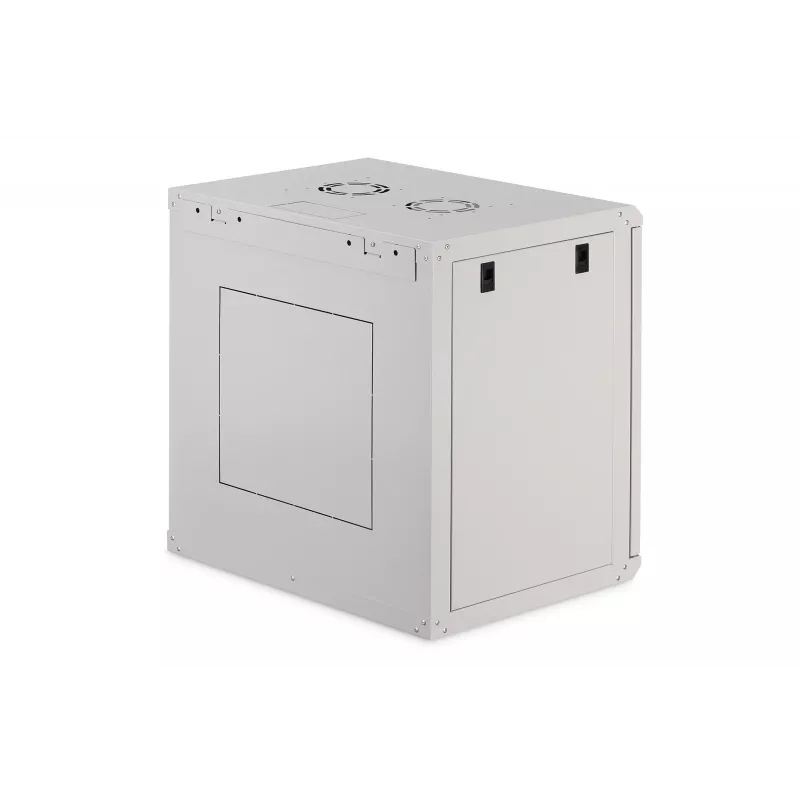

DIGITUS Dynamic-N 12U sieninis stovas skirtas 19" tinklo ir telekomunikacijų įrangai kompaktiškose instaliacijose. Šio IP20 klasės korpuso matmenys yra 600 x 450 mm (P x G), o aukštis – 607 mm. Jame yra cinkuoti reguliuojami 19" profiliniai bėgiai priekyje ir gale, rakinamos apsauginio stiklo durys su plieniniu rėmu, iš anksto išpjautos kabelių įvadų angos ir ventiliacijos plyšiai. Stovas tiekiamas nesumontuotas, jo didžiausia statinė apkrova – 60 kg, o apdaila – šviesiai pilka, milteliniu būdu dažyto plieno.

Privalumai

Stovas sujungia vietą taupantį sieninį dizainą su 12U naudingu stovo aukščiu, siūlydamas reguliuojamus vidinius bėgius lanksčiam montavimui ir aiškius aukščio žymenis. Tvirta skardos plieno konstrukcija su milteliniu būdu dažytu paviršiumi ir daug įžeminimo taškų užtikrina mechaninį stabilumą ir saugų įžeminimą. Integruotos kabelių įvadų angos viršuje, gale ir apačioje, taip pat ventiliacijos angos ir viršutinė sritis, paruošta ventiliatoriaus elementui, leidžia tvarkingai išvedžioti kabelius ir valdyti šiluminį režimą. Rakinamos stiklinės priekinės durys suteikia fizinę prieigos kontrolę, tuo pačiu leidžiant vizualiai apžiūrėti sumontuotą įrangą.

Tinka

• Mažoms serverių patalpoms ir ryšių spintoms su 19" tinklo komutatoriais, paskirstymo panais ir maršrutizatoriais
• Biurų tinklo instaliacijoms ir filialams, kur reikalingas kompaktiškas, prie sienos tvirtinamas korpusas
• Telekomunikacijų ar struktūrinio kabelių išvedžiojimo taškams, kuriems reikia pagrindinės apsaugos (IP20) ir kabelių valdymo
• Instaliacijoms, kuriose pakanka 12U talpos ir iki 60 kg įrangos svorio

Kada gali netikti

Šis stovas nėra skirtas naudoti lauke ar aplinkoje, kurioje reikia didesnės apsaugos nuo prasiskverbimo nei IP20. Jis taip pat netinka, jei reikia sumontuoti sunkią įrangą, viršijančią 60 kg didžiausią apkrovą, arba reikia didesnio vidinio gylio nei 219–320 mm montavimo gylis sumontuotiems komponentams. Kadangi jis tiekiamas nesumontuotas, reikalinga surinkimo vieta ir pagrindiniai mechaniniai darbai.

Pagrindinės specifikacijos

• Stovo talpa: 12U

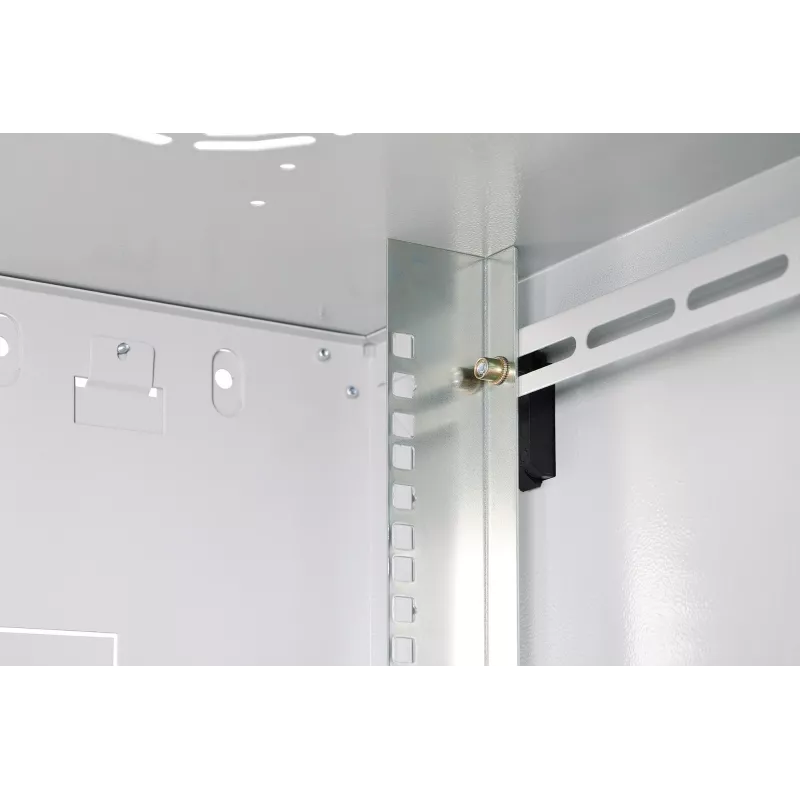

• Montavimo sistema: 19" priekiniai ir galiniai profilių bėgiai, cinkuoti, reguliuojamo gylio
• Išoriniai matmenys (P x G x A): 600 x 450 x 607 mm
• Komponentų montavimo gylis (standartinis): 219–320 mm
• Didžiausia statinė apkrova: 60 kg
• Medžiaga ir storis: skardos plienas, apytiksliai 1,0–1,2 mm, miltelinis dažymas
• Apsaugos klasė: IP20

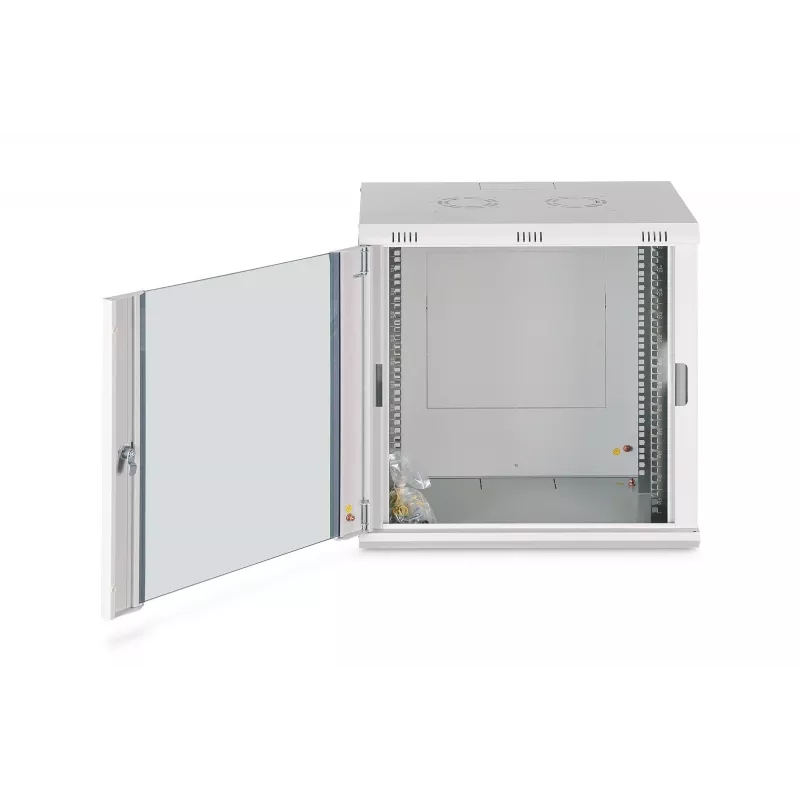

• Priekinės durys: rakinamas apsauginis stiklas su plieniniu rėmu, 230° atidarymo kampas

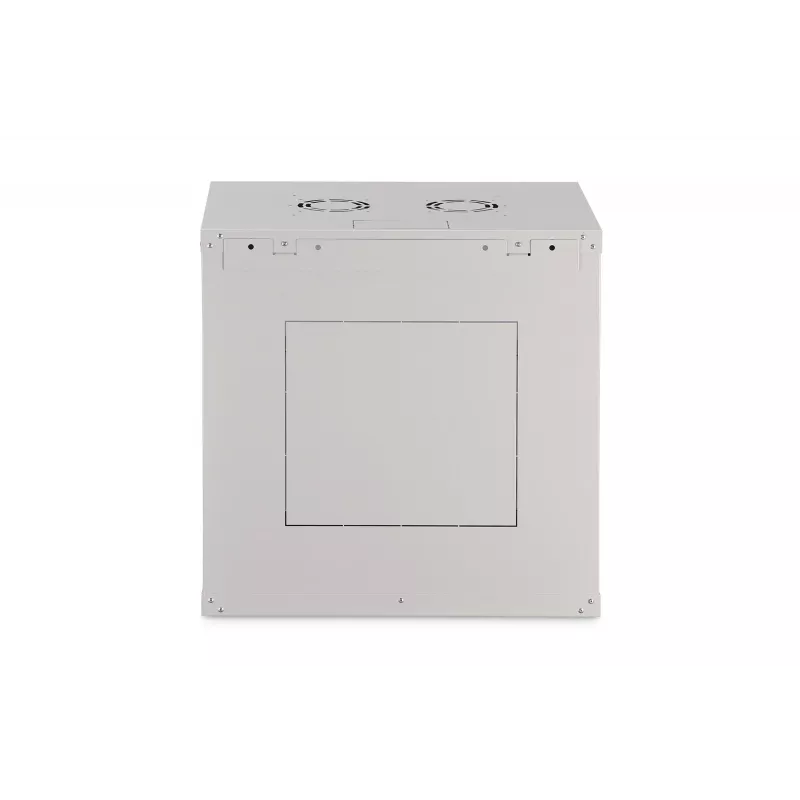

• Kabelių įvadai: iš anksto išpjautos angos viršuje, gale ir apačioje

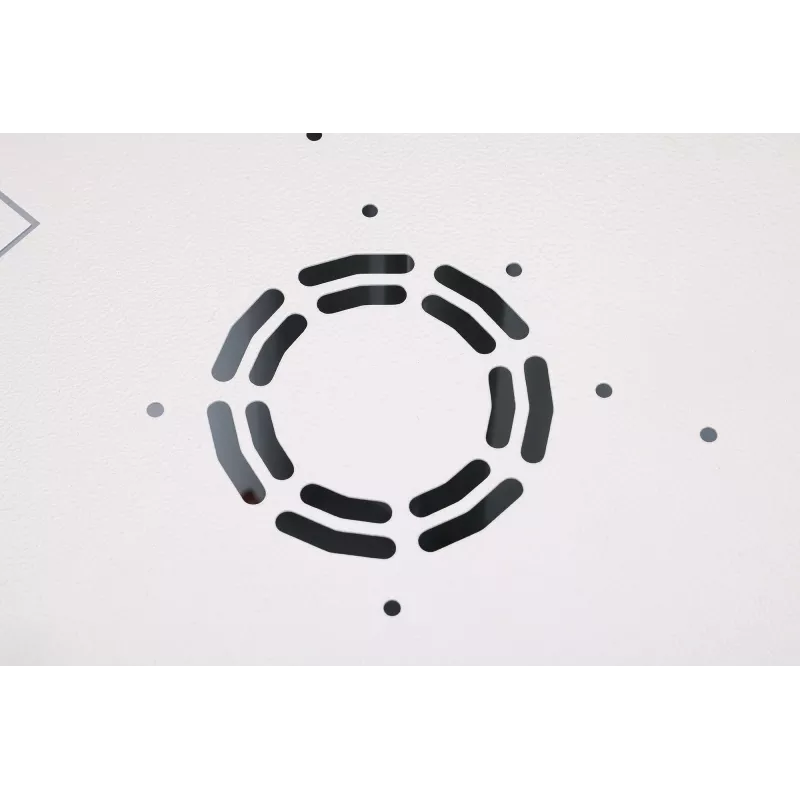

• Ventiliacija: ventiliacijos plyšiai ir vieta ventiliatoriaus elementui viršuje

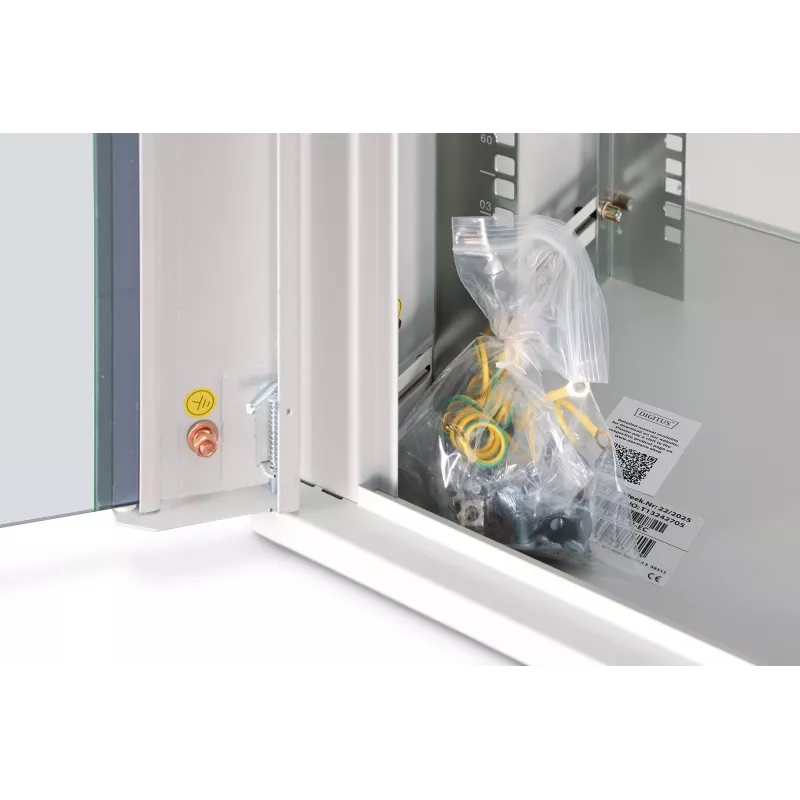

• Įžeminimas: daug įžeminimo taškų (apačioje, šoniniame skydelyje, priekinėse duryse)
• Apdaila: šviesiai pilka

Kaip naudoti

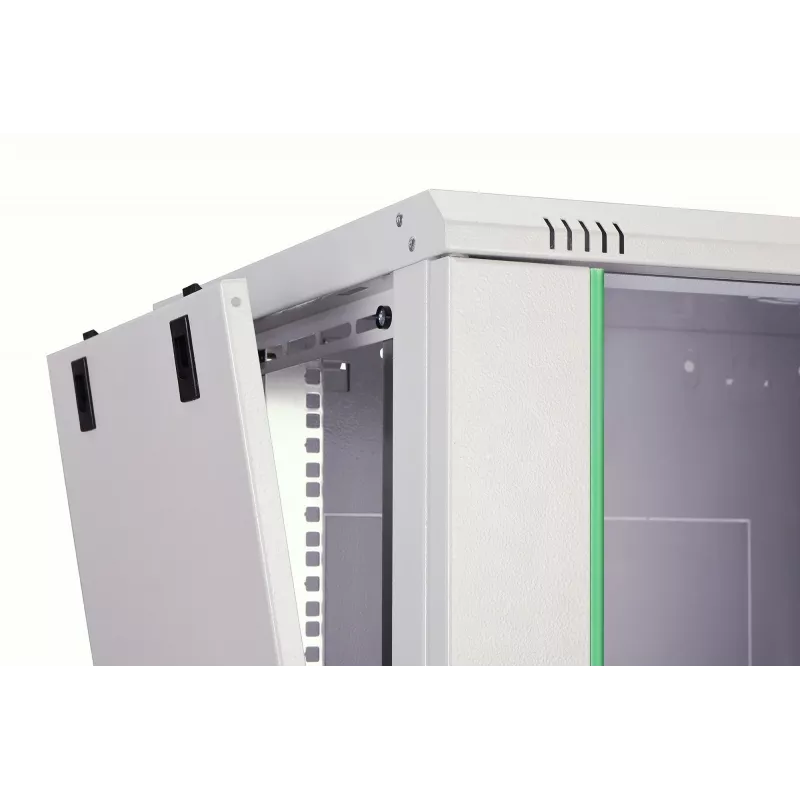

Pritvirtinkite pateiktą sienos plokštę prie laikančiojo paviršiaus pagal pridėtas montavimo instrukcijas, tada pakabinkite ir pritvirtinkite stovo korpusą prie plokštės. Sumontuokite ir sureguliuokite cinkuotus 19" profilių bėgius iki reikiamo gylio, naudodami aukščio vienetų žymenis tiksliam įrangos išdėstymui. Nutieskite kabelius per iš anksto išpjautas angas viršuje, gale arba apačioje ir pritvirtinkite naudodami integruotas kabelių valdymo priemones. Jei reikia aktyvaus aušinimo, sumontuokite pasirenkamus ventiliacijos ar ventiliatorių modulius paruoštoje viršutinėje srityje. Naudokite rakinamas priekines duris ir nuimamus šoninius skydelius saugiam priėjimui ir techninei priežiūrai.

Ką apsvarstyti prieš perkant

• Patikrinkite, ar 12U ir 600 x 450 mm (P x G) vidiniai matmenys atitinka jūsų įrangos dydžio ir gylio reikalavimus
• Įsitikinkite, kad 60 kg didžiausios apkrovos pakanka numatytiems įrenginiams
• Užtikrinkite, kad IP20 apsauga yra tinkama montavimo aplinkai (vidaus, sausos vietos)
• Būkite pasirengę surinkimui vietoje ir montavimui ant sienos naudojant pateiktą montavimo plokštę
• Suplanuokite ventiliaciją ar ventiliatoriaus modulį, jei įranga generuoja daug šilumos

Rekomendacijos

Pastatykite stovą ant tvirtos sienos ir paskirstykite sumontuotą įrangą taip, kad svorio centras būtų arti sienos plokštės. Naudokite gylio reguliavimo bėgius, kad gilesni įrenginiai tilptų rekomenduojamame montavimo diapazone, ir pritvirtinkite visą įrangą bei kabelius, kad išvengtumėte tempimo. Esant didesniam šilumos išsiskyrimui, sumontuokite viršutinį ventiliatoriaus elementą ir palikite tarpą oro srautui per ventiliacijos plyšius.
