Sieninis 9U korpusas-stovas DIGITUS Dynamic-N DN-37104, 600x450 mm, IP20, raktinis užraktas, nesumontuotas

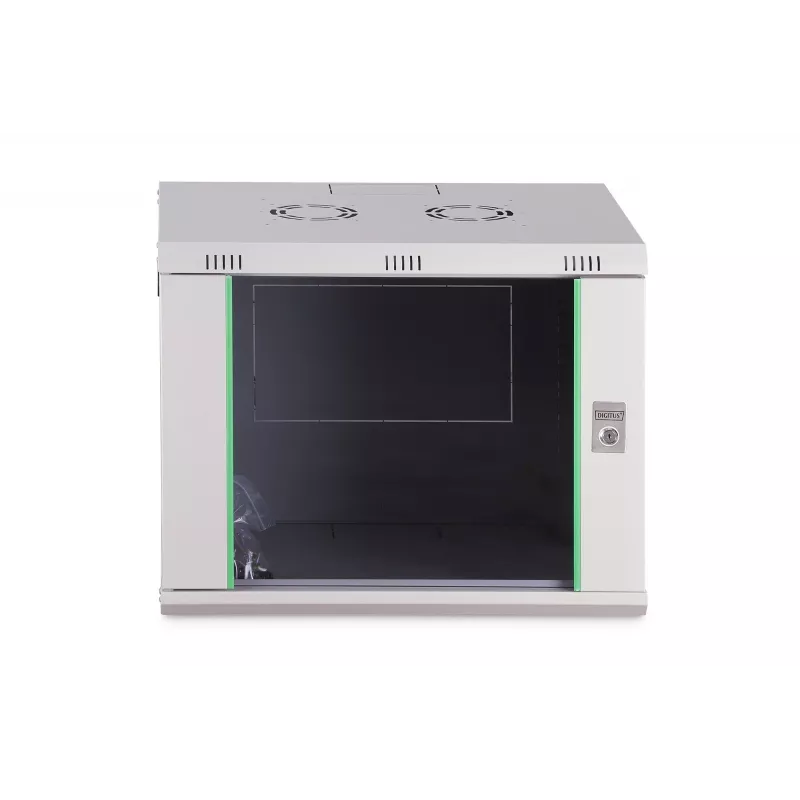

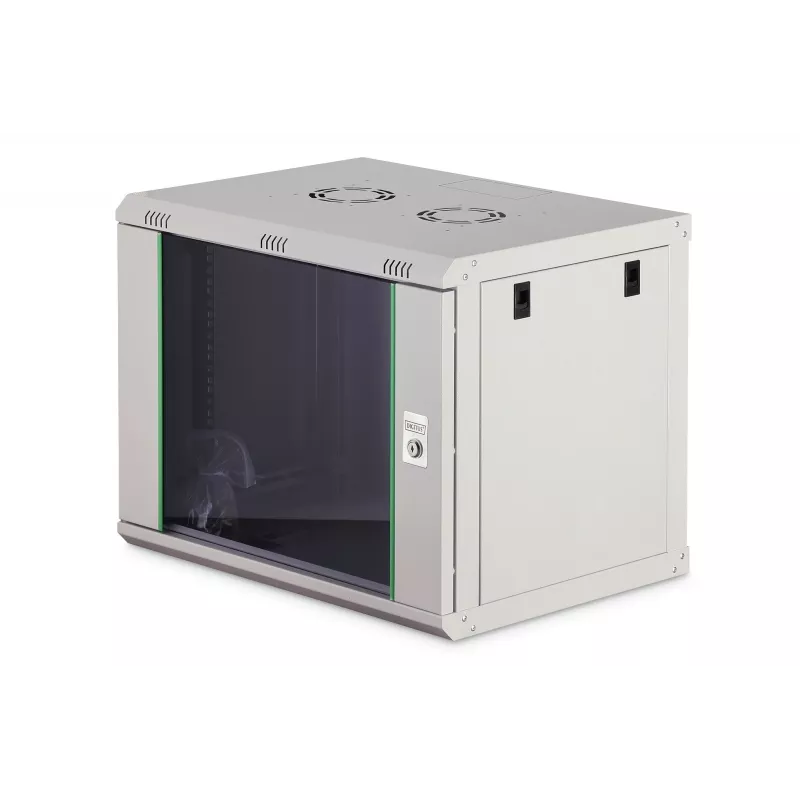

Sieninis 19" korpusas-stovas DIGITUS Dynamic-N DN-37104 siūlo 9U montavimo vietos kompaktiško 600 x 450 mm (PxG) pagrindo plote. Sukurtas tinklo ir telekomunikacijų įrangai, korpusas pagamintas iš patikimos 1,0–1,2 mm milteliniu būdu dažyto plieno šviesiai pilkos spalvos ir tiekiamas nesumontuotas, siekiant optimizuoti transportavimą. Korpusą sudaro reguliuojami 19" priekiniai ir galiniai bėgiai, iš anksto numatyti kabelių įvedimo taškai, ventiliacijos angos ir vieta ventiliatoriaus moduliui. Užrakinamos priekinės durys su saugiu stiklu, nuimami šoniniai dangčiai ir nuimamos galinės durys užtikrina saugią prieigą ir patogų montavimą. Korpusas yra IP20 klasės ir palaiko įrenginius iki rekomenduojamo didžiausio komponentų gylio ir bendros apkrovos iki 60 kg.

Privalumai

DIGITUS Dynamic-N DN-37104 suderina vietą taupantį sieninį dizainą su reguliuojamais 19" bėgiais ir keliomis kabelių įvedimo galimybėmis, leidžiančiomis tvarkingai ir saugiai sumontuoti komutatorius, pataisų skydus ir mažus serverius. Jo nuimami dangčiai ir vieno taško raktinis užraktas ant priekinių durų užtikrina paprastą prieigos kontrolę ir priežiūrą. Tiekiamas nesumontuotas, korpusas sumažina siuntimo apimtį, išlaikydamas patvarią plieno konstrukciją ir įmontuotą ventiliaciją, padedančią valdyti įrangos aušinimą.

Tinka

• Mažoms tinklo spintoms ir ryšio taškams
• Pataisų skydų, tinklo komutatorių ir maršrutizatorių montavimui
• Kompaktiškų serverių ar prietaisų, turinčių ribotą gylį, įrengimui
• Biurų ar prekybos vietų, kuriose sieniniai korpusai taupo grindų plotą

Kada gali netikti

Šis 9U, 600x450 mm sieninis korpusas yra skirtas lengvoms ar vidutinėms apkrovoms iki 60 kg ir standartinio 19" montavimo įrangai. Jis netinka didelių serverių stovams, sunkiai įrangai, viršijančiai nurodytą apkrovą, ar įrenginiams, kuriems reikalinga aukštesnė apsaugos klasė nei IP20 (pavyzdžiui, lauko ar dulkėtoje pramoninėje aplinkoje).

Pagrindinės specifikacijos

• Stovo talpa: 9U
• Išorinis plotis x gylis: 600 x 450 mm
• Išorinis aukštis: 474 mm
• Medžiaga ir konstrukcija: 1,0–1,2 mm skardos plienas, milteliniu būdu dažytas

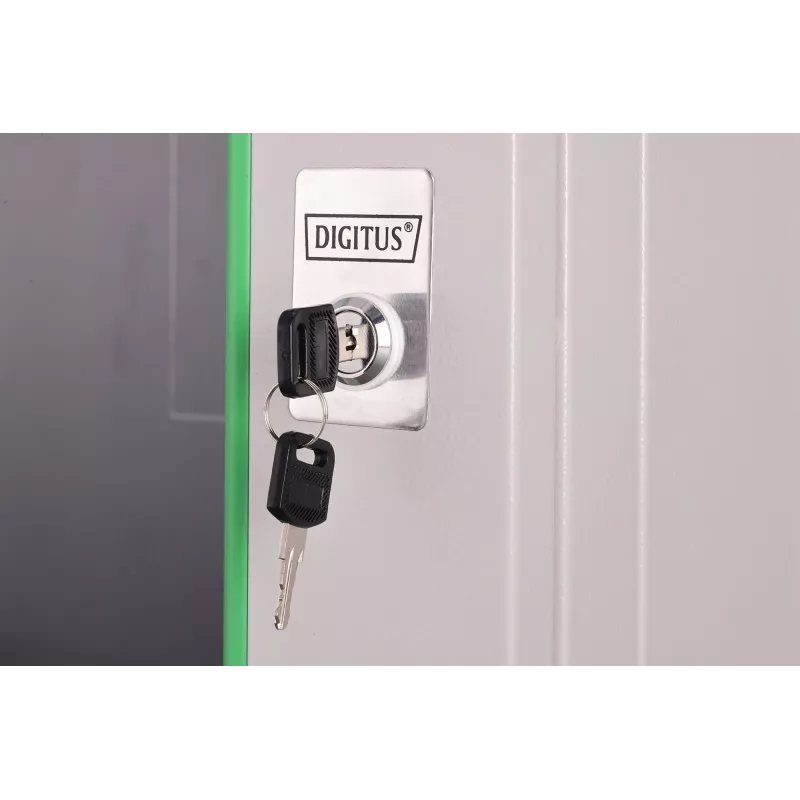

• Priekinės durys: Užrakinamas saugus stiklas su plieniniu rėmu, 230° atidarymo kampas

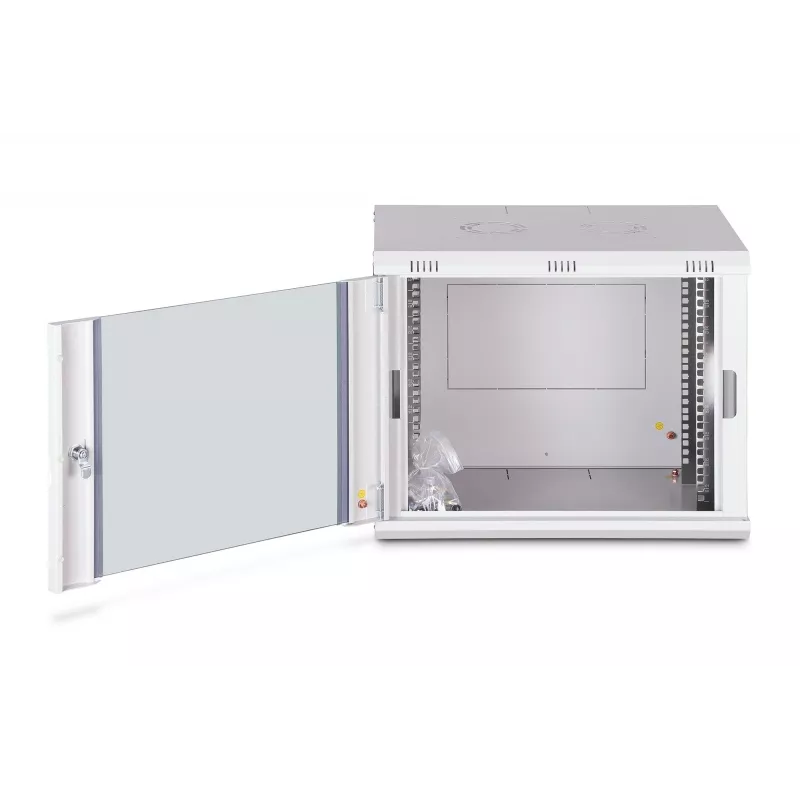

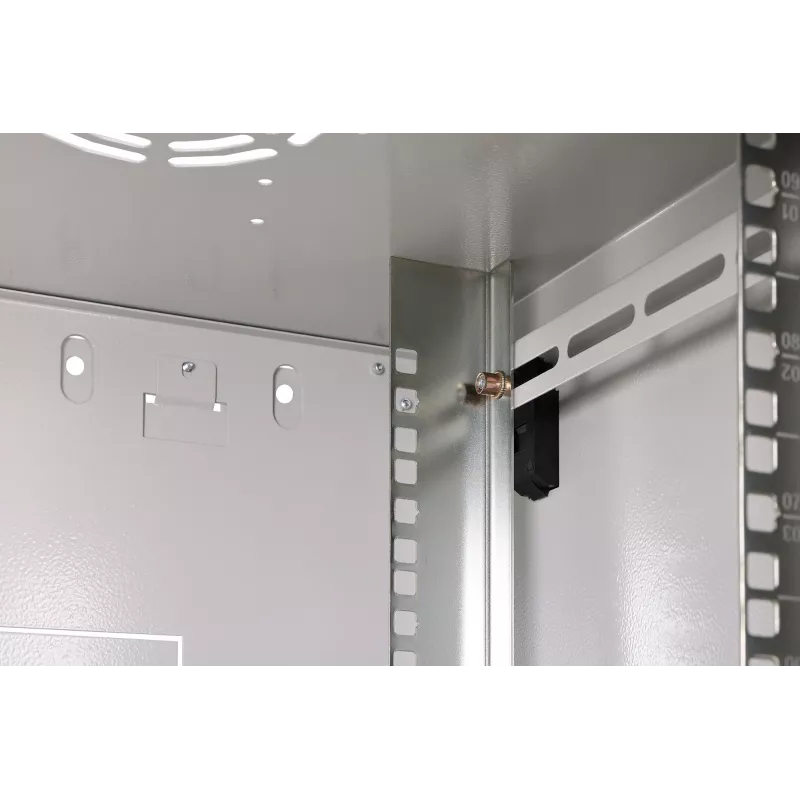

• Vidiniai bėgiai: Cinkuoti 483 mm (19") profilio bėgiai priekyje ir gale, reguliuojamo gylio ir pažymėti aukščiu
• Didžiausia rekomenduojama apkrova: 60 kg
• IP apsauga: IP20
• Vėdinimas: Ventiliacijos angos ir vieta ventiliatoriui stoge
• Kabelių valdymas: Iš anksto išpjautos angos stoge, gale ir dugne kabeliams įvesti

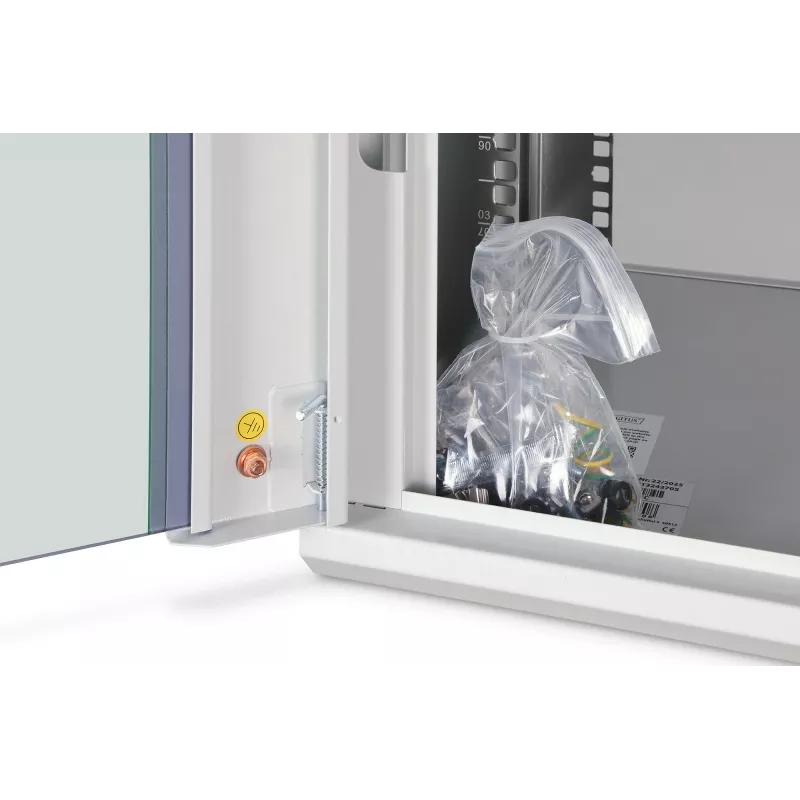

• Įžeminimo taškai: Keturi įžeminimo taškai (dugnas, šoninis dangtis ir priekinės durys)

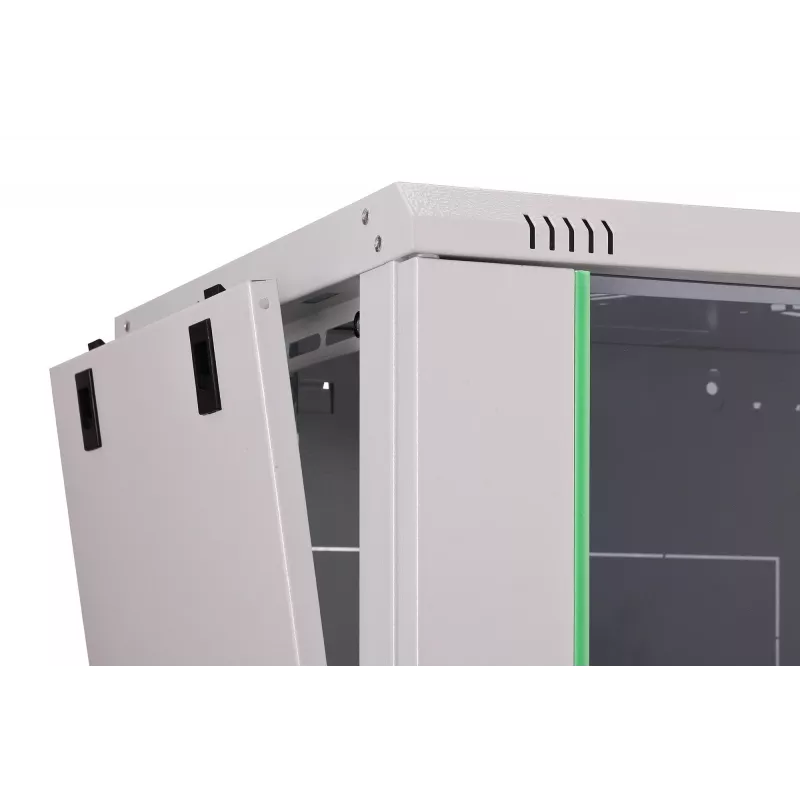

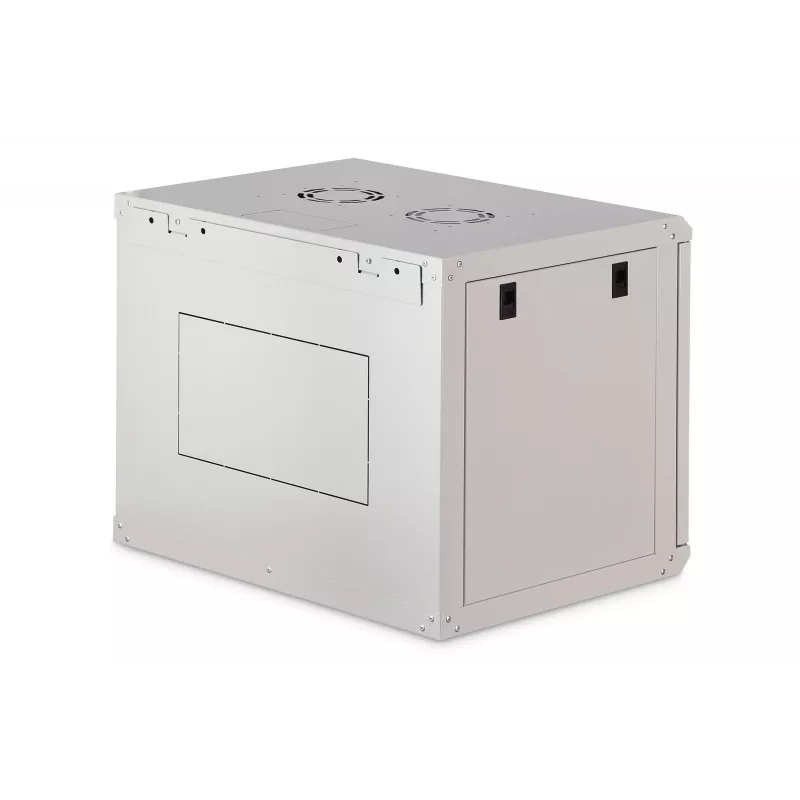

• Prieiga: Nuimami šoniniai dangčiai, nuimamos galinės durys
• Spalva: Šviesiai pilka
• Svoris (supakuoto): 16,8 kg

Kaip naudoti

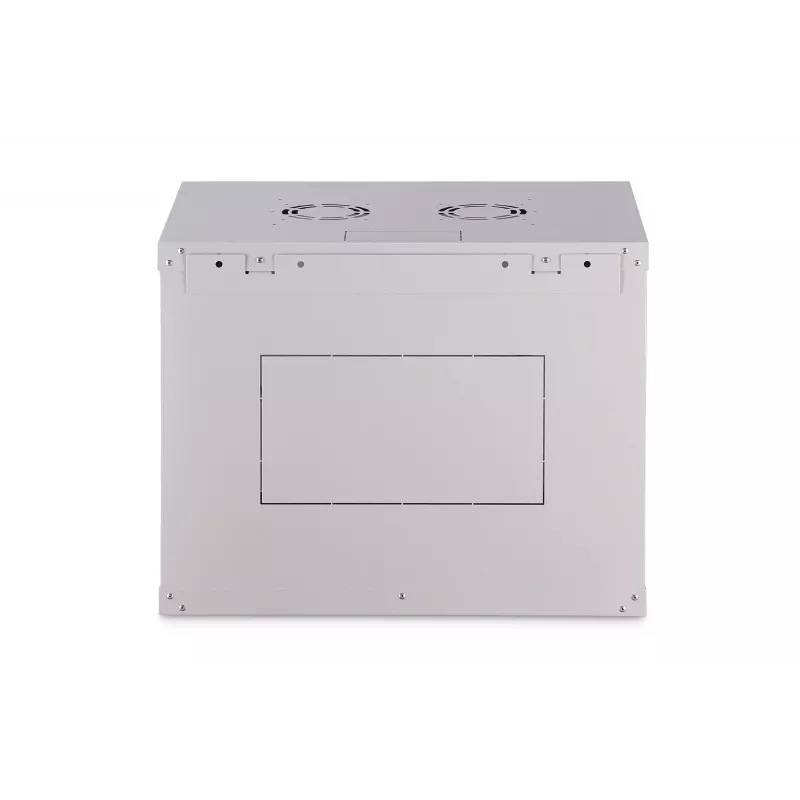

Sumontuokite plokščioje pakuotėje pateiktą korpusą pagal pridedamas instrukcijas, pradedant nuo montavimo plokštės, skirtos tvirtinimui prie sienos. Pritvirtinkite montavimo plokštę prie laikančiosios sienos, tinkamos bendram korpuso ir sumontuotos įrangos svoriui, tada užkabinkite korpuso korpusą ant plokštės. Nustatykite ir pritvirtinkite 19" bėgius reikiamame gylyje savo įrenginiams, sumontuokite pataisų skydus, komutatorius ar prietaisus, naudodami standartines 19" tvirtinimo detales, ir nutieskite kabelius per iš anksto išpjautas angas stoge, dugne ar gale. Sumontuokite norimą ventiliacijos ar ventiliatoriaus modulį į paruoštą stogo sritį, jei reikalingas aktyvus aušinimas. Įsitikinkite, kad visi įžeminimo taškai yra prijungti, kai montuojate elektroninę įrangą.

Ką apsvarstyti prieš perkant

• Patikrinkite įrenginio gylį ir svorį, kad užtikrintumėte suderinamumą su 219–320 mm montavimo gyliu ir 60 kg apkrovos limitu.
• Patikrinkite, ar IP20 apsauga yra pakankama montavimo aplinkai (vidaus, nedulkėtoms, neslapioms vietoms).
• Suplanuokite sienos montavimo vietą ir įsitikinkite, kad sienos konstrukcija gali išlaikyti surinkto korpuso ir įrangos svorį.
• Nuspręskite, ar reikalinga aktyvi ventiliacija (ventiliatoriaus modulis) šilumą generuojančiai įrangai.
• Skirkite laiko surinkimui – gaminys tiekiamas nesumontuotas.

Rekomendacijos

Sunkesnę įrangą montuokite kuo žemiau 9U erdvėje, kad optimizuotumėte stabilumą ir oro srautą. Naudokite pažymėtus ir gylio reguliuojamus 19" bėgius, kad tiksliai išlygintumėte įrenginius, ir, kur įmanoma, atskirai nutieskite sujungimo ir maitinimo kabelius, kad sumažintumėte trikdžius ir pagerintumėte aušinimą. Reguliariai tikrinkite įžeminimo jungtis ir durų spynos būklę, kad užtikrintumėte saugų veikimą.
