Sieninis 12U stovo korpusas Eaton SRW12USDP — 600,2×647,7×636,5 mm, IP20, juodas

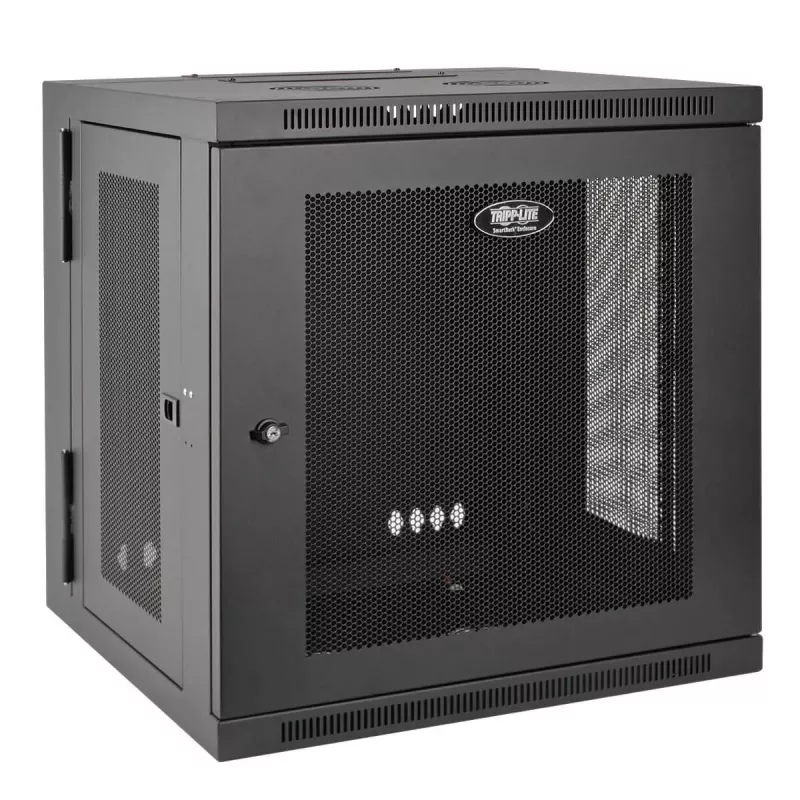

„Eaton SRW12USDP SmartRack“ 12U UPS gylio sieninis stovo korpusas pagamintas talpinti EIA standarto 19 colių įrangą vietose, kur ribota grindų erdvė. Pagamintas iš tvirto plieno su juoda milteliniu būdu padengta apdaila, spintelė atlaiko iki 200 svarų (90,7 kg) apkrovą ir užtikrina IP20 apsaugą. Jos matmenys yra apytiksliai P 600,2 × G 647,7 × A 636,5 mm, ir ji tinka tinklo komutatoriams, UPS sistemoms ir kitiems stovo montavimo įrenginiams, atitinkantiems 12U aukščio ir UPS gylio reikalavimus.

Privalumai

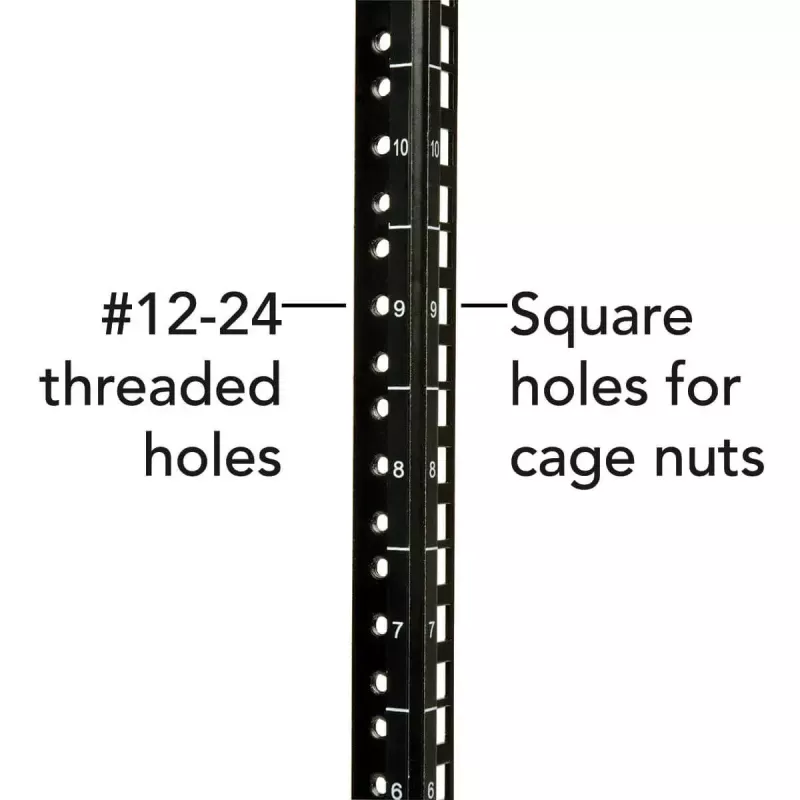

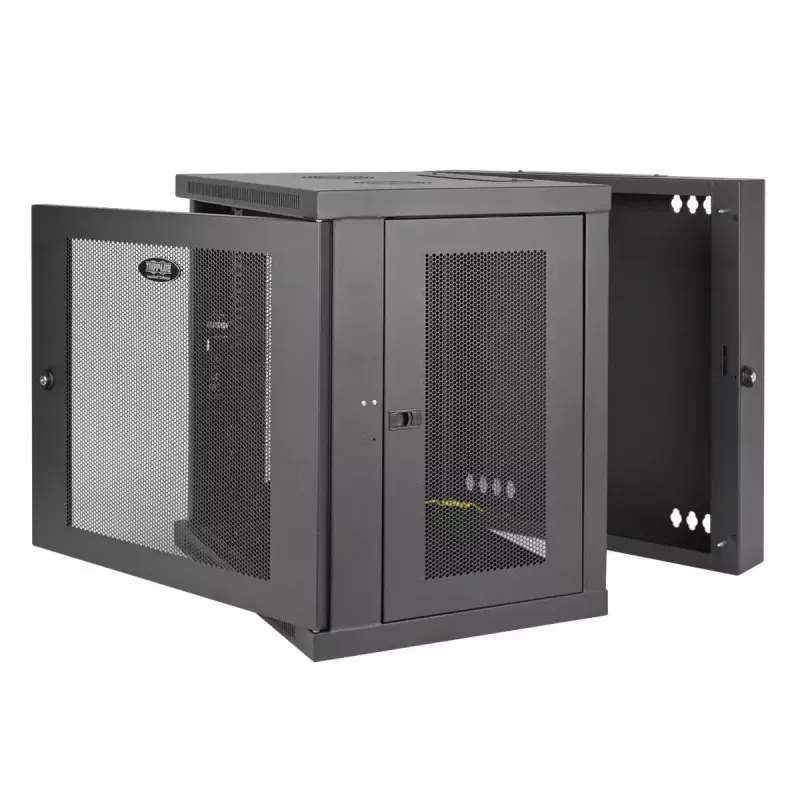

Korpusas atsilenkia nuo sienos ant tvirto vyrio, kad būtų lengva prieiga prie galinės dalies montuojant ir atliekant techninę priežiūrą. Vėdinamos priekinės, viršutinės, apatinės bei nuimamos šoninės plokštės užtikrina laisvą oro srautą, padedantį išlaikyti įrangos vėsą. Durys ir šoninės plokštės užrakinamos, apsaugant nuo įsilaužimo ar vagystės, o durelių atverčiama konstrukcija leidžia atidaryti kairėn ar dešinėn, pasukus spintelę 180° prieš montavimą. Sunumeruotos stovo vietos, kvadratinės ir 12-24 srieginės tvirtinimo angos bei reguliuojami vertikalūs bėgiai (7/8 colių žingsniais) supaprastina įrangos montavimą ir palaiko iki 24,5 colių gylio įrenginius. Spintelė pristatoma visiškai surinkta ir gali būti montuojama ant sienos arba aprūpinta pasirenkamu ratukų komplektu (SRCASTER) mobilumui.

Tinka

• Tinklo laidų spintoms ir telekomunikacijų kraštiniams mazgams
• Mažmeninės prekybos vietoms ir klasėms, kuriose ribota grindų erdvė
• Mažų serverių ar UPS įrenginiams, kuriems reikia 12U, UPS gylio stovo vietos
• Galiniams biurams ir IT spintoms, kuriose reikalingas saugus, vėdinamas korpusas

Pagrindinės specifikacijos

• Modelis: Eaton SRW12USDP
• Stovo talpa: 12U
• Išoriniai matmenys (P×G×A): 600,2 × 647,7 × 636,5 mm
• Maksimali apkrova: 200 svarų (90,7 kg)
• Gylio palaikymas: iki 24,5 col. (reguliuojami vertikalūs bėgiai)
• IP klasė: IP20
• Svoris: 28,8 kg
• Spalva: juoda (milteliniu būdu dengtas plienas)

Kaip naudoti

Pritvirtinkite visiškai surinktą spintelę prie tinkamos sienos konstrukcijos, naudodami tinkamas tvirtinimo detales pagal sienos tipą ir spintelės svorį. Prieš montuodami pasukite spintelę 180°, jei reikia, kad durys atsidarytų į priešingą pusę. Nukreipkite kabelius per viršutinius ar apatinius prievadus ir pritvirtinkite įrangą prie sunumeruotų vertikalių bėgių, naudodami pateiktas kvadratines ar 12-24 sriegines angas; sureguliuokite bėgius 7/8 colių žingsniais, kad pritaikytumėte įrenginio gylį iki 24,5 colio. Užrakinkite priekines duris ir šonines plokštes po sumontavimo, kad apsaugotumėte įrangą, ir palikite tarpus ventiliacijai aplink vėdinamas plokštes.

Rekomendacijos

Norint patikimai sumontuoti, įsitikinkite, kad tvirtinimo siena gali išlaikyti spintelę ir bendrą sumontuotos įrangos svorį. Išlaikykite tarpus oro srautui ir apsvarstykite galimybę naudoti pasirenkamą SRCASTER ratukų komplektą, jei reikia mobilaus naudojimo. Reguliariai tikrinkite spynas ir ventiliacijos angas ir laikykitės gamintojo nurodymų dėl UPS ir baterijų montavimo.
