Sieninė plokštė B-Tech SYSTEM X BT8380-JPK/B

B-Tech SYSTEM X BT8380-JPK jungiamoji plokštė sujungia BT8390 tvirtinimo bėgelius su BT8380 atraminėmis kolonomis, leidžianti surinkti SYSTEM X laisvai stovinčias, mobilias arba varžtais tvirtinamas vaizdo sienų konstrukcijas. Pagaminta iš patvaraus plieno su juoda apdaila, plokštės matmenys: 140,8 mm (plotis) x 57 mm (gylis) x 158 mm (aukštis), tiekiama kaip vieno vieneto komplektas. Pridedamos slankiosios veržlės ir įgilinti varžtai, leidžiantys greitai sumontuoti ir pastatyti tvirtinimo bėgelį bet kurioje kolonos vietoje.

Privalumai

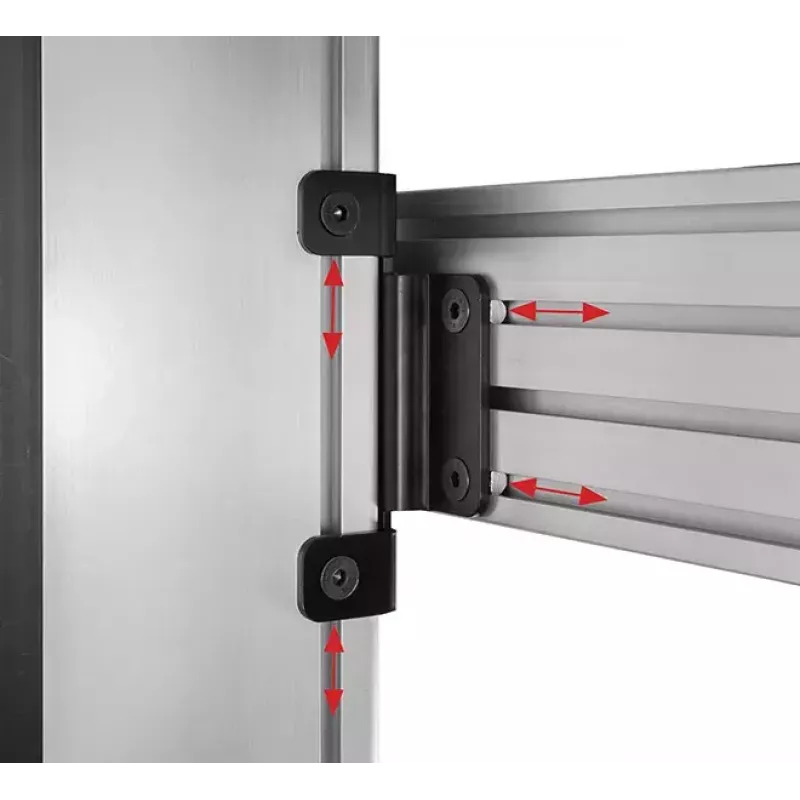

Jungiamoji plokštė užtikrina tvirtą plieninį sujungimą tarp tvirtinimo bėgelių ir atraminių kolonų, o dėl pridedamų slankiųjų veržlių ir įgilintų varžtų galima reguliuoti padėtį išilgai kolonos. Kompaktiški matmenys ir juoda apdaila tinka diskretiškam montavimui, o vieno vieneto tiekimas supaprastina atsargų valdymą ir montavimo planavimą.

Tinka

• SYSTEM X laisvai stovinčių vaizdo sienų surinkimui
• Mobilių vaizdo sienų įrenginių montavimui
• Varžtais tvirtinamų vaizdo sienų sprendimų montavimui
• BT8390 bėgelių sujungimui su BT8380 atraminėmis kolonomis

Pagrindinės specifikacijos

• Medžiaga: Plienas
• Apdaila: Juoda
• Plotis: 140,8 mm
• Gylis: 57 mm
• Aukštis: 158 mm
• Kiekis pakuotėje: 1 vnt.
• Komplekte yra slankiosios veržlės ir įgilinti varžtai reguliuojamam montavimui

Kaip naudoti

Pridėkite jungiamąją plokštę prie BT8380 atraminės kolonos ir sulygiuokite BT8390 tvirtinimo bėgelį. Naudokite pridedamas slankiąsias veržles kolonos kanale ir pritvirtinkite plokštę įgilintais varžtais, leisdami bėgelį pastatyti norimame aukštyje išilgai kolonos. Priveržkite varžtus, kad užtikrintumėte tvirtą sujungimą, ir patikrinkite lygiavimą prieš baigdami montavimą. Jei montuojate kelis bėgelius, pakartokite šiuos veiksmus kiekvienam bėgeliui.

Rekomendacijos

Norėdami greičiau sulygiuoti kelis bėgelius montuojant vaizdo sienas, apsvarstykite galimybę naudoti BT8390-SP eilės aukščio tarpiklį (parduodamas atskirai), kad bėgeliai būtų pastatyti vienodai, nereikėtų matuoti kiekvienos plokštės padėties.
