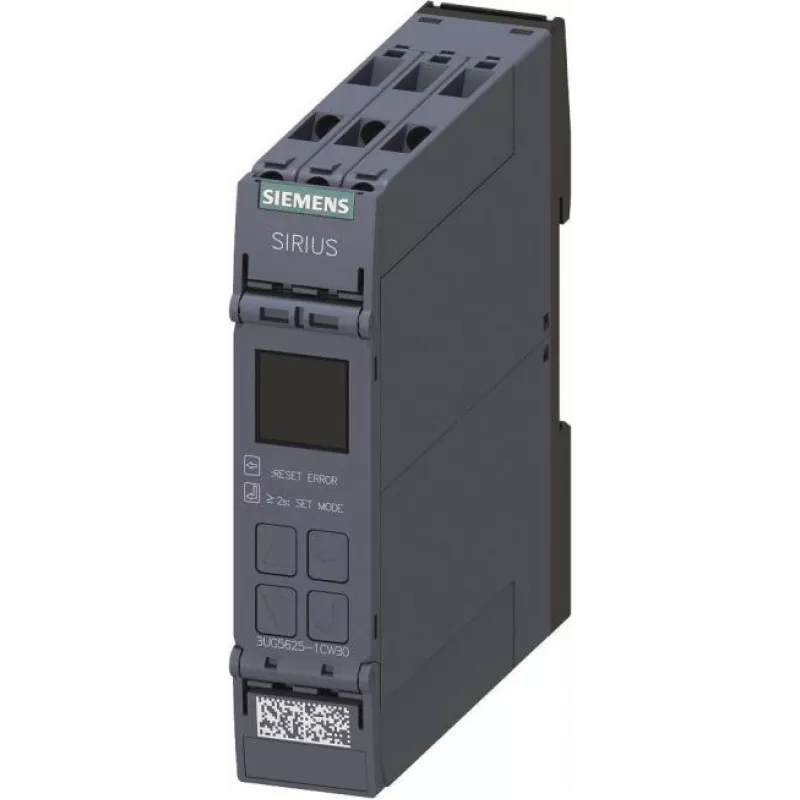

SIEMENS SIRIUS 3UG5625-1CW30 liekamosios srovės stebėjimo relė, AC/DC jautri, 24-240 V AC/DC, 1 kanalas, skaitmeninis LCD, 2 perjungimo kontaktai

Liekamosios srovės stebėjimo relė iš SIRIUS 3UG5 serijos, sukurta tiksliam AC/DC jautriam (B tipo) įžeminimo gedimų aptikimui pramoninėse maitinimo sistemose. Šis prietaisas nuolat stebi liekamąsias sroves nuo 0,03 A iki 40 A plačiame dažnių diapazone iki 2000 Hz, teikdamas išankstinius įspėjimo ir aliarmo signalus per du perjungimo relės išėjimus. Jo skaitmeninis LCD ekranas ir reguliuojamas atsako laikas (0,02–20 s) daro jį būtinu komponentu, didinančiu elektros saugą ir padedančiu išvengti brangių prastovų.

Privalumai

AC/DC jautrus matavimo principas (B tipo) užtikrina patikimą tolydžių DC liekamųjų srovių, pulsuojančių DC ir AC gedimų aptikimą. Platus pagalbinės įtampos diapazonas 24–240 V AC/DC leidžia lanksčiai integruoti į įvairias valdymo grandines. Du nepriklausomai reguliuojami slenksčiai (įspėjimo ir aliarmo) leidžia taikyti pakopinės reakcijos strategijas. Skaitmeninis ekranas rodo aiškias, realaus laiko liekamosios srovės vertes ir būsenos indikaciją. DIN bėgio montavimas ir varžtiniai gnybtai supaprastina montavimą ir priežiūrą.

Tinka

• Liekamųjų srovių stebėjimui pramoninėse mašinose ir įrenginiuose
• Apsaugai nuo izoliacijos gedimų DC įkrovimo stotelėse ir fotovoltinėse sistemose
• Saugos didinimui duomenų centruose ir kritiniuose elektros paskirstymo tinkluose
• Integracijai su išoriniais srovės transformatoriais (pvz., 3UL23 serijos) didelės srovės taikymams

Pagrindinės specifikacijos

• Matavimo principas: AC/DC jautrus (B tipo)
• Kanalų skaičius: 1
• Nominali maitinimo įtampa: 24–240 V AC/DC
• Matavimo diapazonas: 0,03–40 A
• Atsako laikas: reguliuojamas 0,02–20 s
• Išėjimas: 2 perjungimo kontaktai (5 A esant 250 V AC)
• Montavimas: DIN bėgis 35 mm
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: -25 iki +60 °C

Rekomendacijos

Siekiant optimalaus veikimo, sujunkite šią relę su SIEMENS 3UL23 serijos išoriniu srovės transformatoriumi, atitinkančiu jūsų apkrovos srovę. Užtikrinkite tinkamą signalo kabelių ekranavimą ir įžeminimą, kad sumažintumėte elektromagnetinius trukdžius. Nustatykite įspėjimo slenkstį žemiau aliarmo slenksčio, kad galėtumėte imtis prevencinių veiksmų prieš atsirandant kritiniams gedimams.
