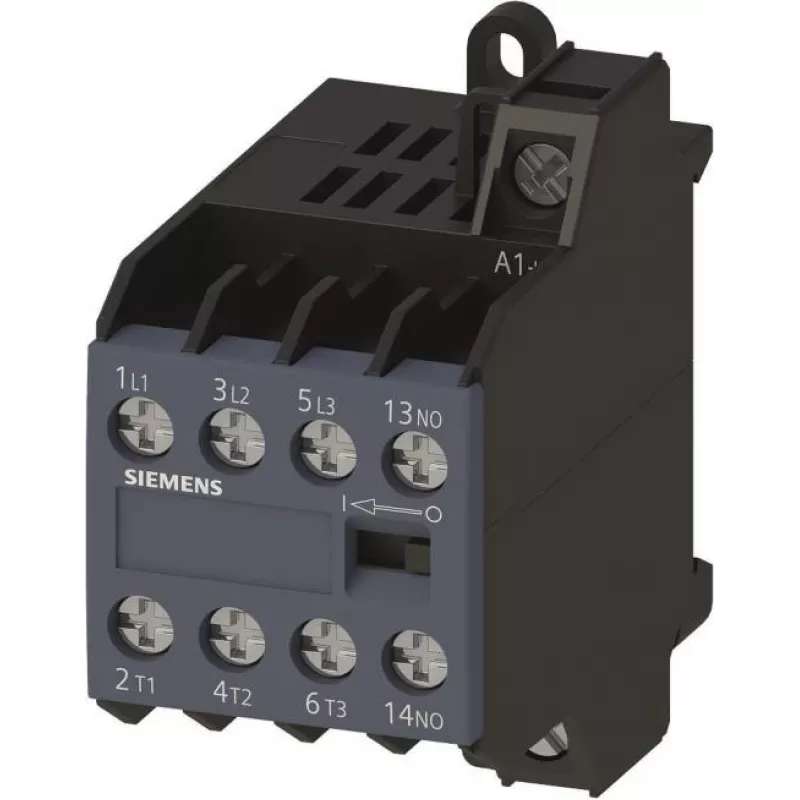

Siemens SIRIUS 3TG10 pagalbinis kontaktorius, 4 NO, 230 V AC ritė, varžtiniai gnybtai 3TG1010-0AL2

Pramoninėse valdymo spintose Siemens 3TG1010-0AL2 pagalbinis kontaktorius patikimai perjungia pagalbines grandines, tokias kaip kontaktorų ritės, indikacinės lempos ar PLC įėjimai. Su keturiais normaliai atvirais kontaktais ir 230 V AC rite, tai kompaktiškas sprendimas valdymo logikai išplėsti variklių starteriuose, HVAC sistemose ir automatikos įrangoje.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 4 NO (normaliai atviri)
• Ritės įtampa: 230 V AC, 50/60 Hz
• Gnybtų tipas: varžtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė: 6 A esant AC-15 230 V; 3 A esant AC-15 400 V; 3 A esant DC-13 24 V; 1 A esant DC-13 220 V
• Montavimas: DIN bėgelis 35 mm arba varžtinis montavimas
• Elektrinis ilgaamžiškumas: 10 milijonų perjungimo ciklų (AC-15)
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimo ciklų
• Darbinė temperatūra: nuo -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947, EN 60947

Kodėl verta rinktis

Šis kontaktorius yra patikrintos SIRIUS 3TG10 serijos dalis, žinoma dėl didelio patikimumo ir ilgo tarnavimo laiko. Kompaktiškas dydis taupo vietą valdymo spintose, o varžtiniai gnybtai užtikrina saugias, priežiūros nereikalaujančias jungtis. Platus darbinės temperatūros diapazonas leidžia jį naudoti sudėtingose aplinkose.

Idealūs naudojimo atvejai

• Pagalbinių grandinių perjungimas variklių valdymo centruose
• Kontaktų prieinamumo išplėtimas PLC sistemose
• Indikacinių lempų ir signalizacijos prietaisų valdymas
• Tarpinė relė didesnės galios kontaktoriams

Gera žinoti

3TG1010-0AL2 yra pagalbinis kontaktorius, o ne galios kontaktorius; jis skirtas valdymo grandinėms, o ne tiesioginiam variklių perjungimui. Montuojant ant DIN bėgelio, reikalingas standartinis 35 mm bėgelis. IP20 apsauga reiškia, kad jis turi būti įrengtas korpuse, kad būtų išvengta atsitiktinio kontakto su įtampingosiomis dalimis.
