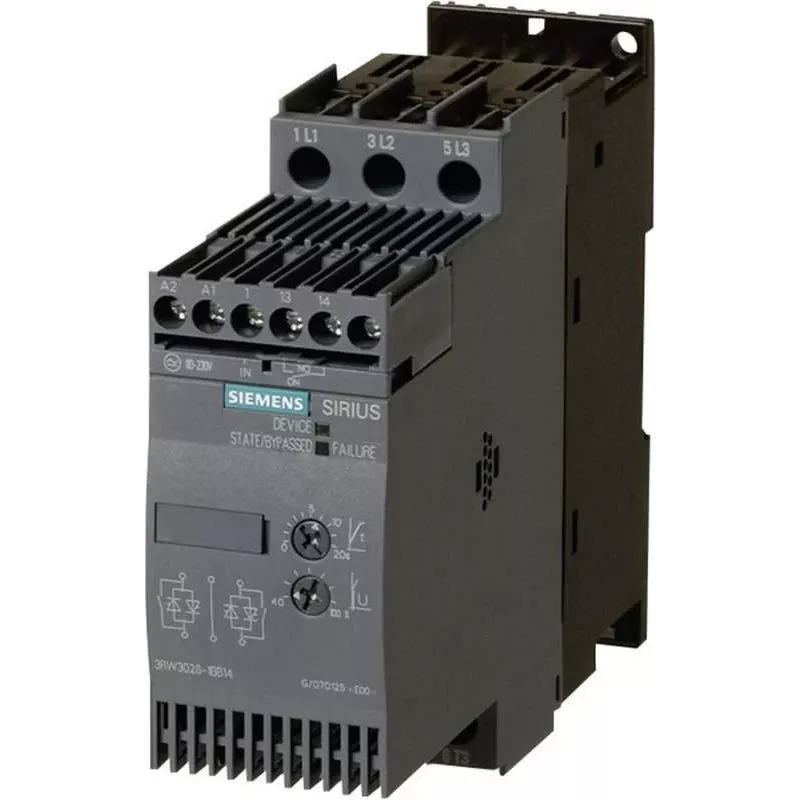

Siemens SIRIUS 3RW3028-1BB14 švelnaus paleidimo įrenginys, 18,5 kW prie 400 V, 38 A, 200-460 V AC, 24 V AC valdymas

Variklio paleidimas dažnai sukelia mechaninį įtempimą ir dideles įsijungimo sroves, kurios gali išjungti grandinės pertraukiklius ir susidėvėti įrangą. Siemens SIRIUS 3RW3028-1BB14 švelnaus paleidimo įrenginys pašalina šias problemas sklandžiai didindamas įtampą, sumažindamas didžiausią srovę ir sukimo momentą paleidimo metu. Tai apsaugo variklį, pavarų dėžę ir varomąją mašiną, užtikrindamas stabilų maitinimo tiekimą.

Kam skirtas

Šis švelnaus paleidimo įrenginys idealiai tinka gamyklų inžinieriams, skydų surinkėjams ir techninės priežiūros komandoms, kurioms reikia patikimo trifazių variklių iki 18,5 kW prie 400 V paleidimo. Jis tinka tokioms reikmėms kaip siurbliai, ventiliatoriai, kompresoriai ir mažos konvejerių sistemos, kur tiesioginis paleidimas yra pernelyg agresyvus. Dėl kompaktiškos konstrukcijos ir paprasto prijungimo jis lengvai telpa variklių valdymo centruose ir pramoniniuose skyduose.

Pagrindinės savybės

• Nominali 38 A nuolatinė srovė esant 40°C, skirta varikliams iki 18,5 kW prie 400 V arba 11 kW prie 230 V.
• Platus darbinės įtampos diapazonas nuo 200 iki 460 V AC, 50/60 Hz, lankstus integravimas.
• Integruoti apėjimo kontaktai sumažina šilumos generavimą ir energijos nuostolius, kai variklis pasiekia visą greitį.
• Reguliuojama paleidimo įtampa ir rampos laikas leidžia tiksliai sureguliuoti sklandų įsibėgėjimą.
• Kompaktiškas IP00 korpusas montuojamas ant DIN bėgelio arba varžtais, taupo skydo vietą.
• 24 V AC valdymo maitinimas saugiam, žemos įtampos darbui.
• Paleidimo srovės apribojimas iki 300% nominalios variklio srovės apsaugo nuo įtampos kritimo.

Specifikacijos

• Gaminio tipas: Švelnaus paleidimo įrenginys
• Serija: SIRIUS 3RW30
• Nominali darbinė srovė esant 40°C: 38 A
• Variklio galia prie 400 V, 40°C: 18,5 kW
• Variklio galia prie 230 V, 40°C: 11 kW
• Darbinės įtampos diapazonas: 200 - 460 V AC
• Valdymo maitinimo įtampa: 24 V AC
• Fazių skaičius: 3
• Integruotas apėjimas: Taip
• Apsauga nuo perkrovos: Ne (reikalinga išorinė)
• Paleidimo srovės apribojimas: 300% nominalios variklio srovės
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos laipsnis: IP00
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Pagrindinės grandinės prijungimas: Varžtiniai gnybtai
• Valdymo grandinės prijungimas: Varžtiniai gnybtai

Patarimai

Visada įrenkite išorinę variklio perkrovos relę arba grandinės pertraukiklį po švelnaus paleidimo įrenginio, kad apsaugotumėte nuo viršsrovių. Užtikrinkite tinkamą vėdinimą korpuse, nes IP00 konstrukcija reikalauja apsaugos nuo dulkių ir drėgmės. Dažno paleidimo atveju patikrinkite darbo ciklą, kad išvengtumėte perkaitimo.
