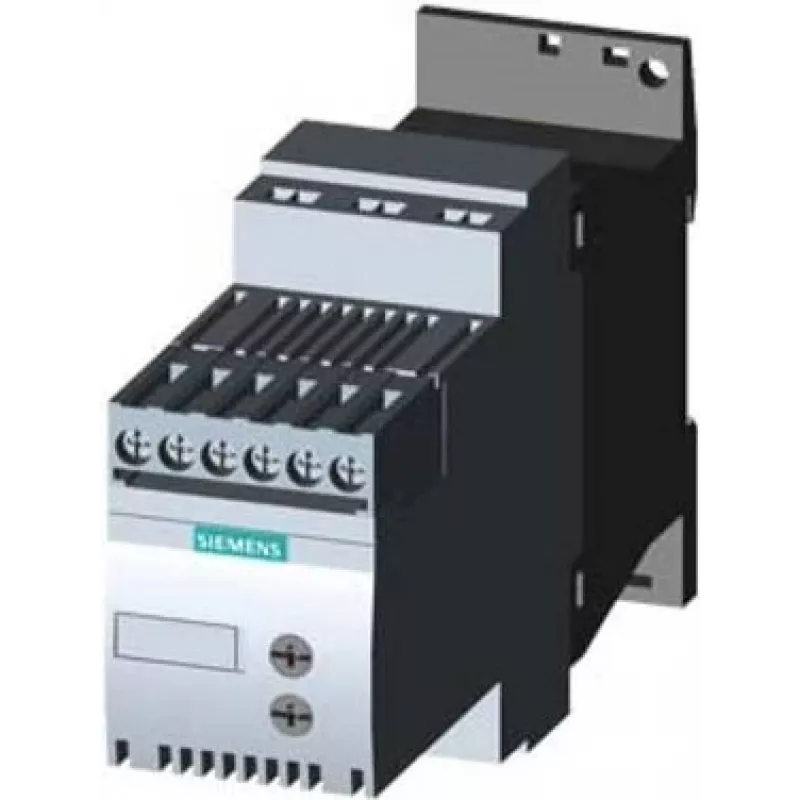

Siemens SIRIUS 3RW3016-1BB04 švelnaus paleidimo įrenginys, 16 A, 200-480 V, 24 V AC/DC, 7,5 kW

Variklių paleidimas gali būti iššūkis: didelės įjungimo srovės apkrauna tinklą, mechaniniai komponentai susidėvi anksčiau, o didžiausios apkrovos sukelia įtampos kritimus. Siemens SIRIUS 3RW3016-1BB04 švelnaus paleidimo įrenginys išsprendžia šias problemas sklandžiai didindamas trifazių variklių, kurių galia iki 7,5 kW, įtampą. Jis sumažina paleidimo srovę, apsaugo pavarą ir prailgina visos sistemos tarnavimo laiką.

Kam skirtas

Šis kompaktiškas švelnaus paleidimo įrenginys idealiai tinka mašinų gamintojams, skydų surinkėjams ir techninės priežiūros komandoms, kurioms reikia patikimo siurblių, ventiliatorių, konvejerių ir mažų kompresorių paleidimo. Jis puikiai telpa valdymo spintose, kur vietos nedaug ir reikalingas paprastas paleidimas.

Pagrindinės savybės

• Dvifazis valdomas švelnus paleidimas sklandžiam įsibėgėjimui
• Integruoti apėjimo kontaktai energiją taupančiam darbui po paleidimo
• Reguliuojamas paleidimo laikas nuo 0,5 iki 25 sekundžių
• Reguliuojamas stabdymo laikas nuo 0,5 iki 25 sekundžių
• Srovės ribojimas nuo 150 % iki 300 % vardinės srovės
• Platus įtampos diapazonas: 200–480 V AC, 50/60 Hz
• Valdymo maitinimo įtampa: 24 V AC/DC
• Vienas normaliai atviras pagalbinis kontaktas būsenos grįžtamajam ryšiui
• Montavimas ant DIN bėgelio arba varžtais, varžtiniai gnybtai
• Apsaugos klasė IP20, aplinkos temperatūra nuo -25 iki +60 °C

Specifikacijos

• Prekės ženklas: Siemens
• Modelis: 3RW3016-1BB04
• Serija: SIRIUS 3RW30
• Produkto tipas: Švelnaus paleidimo įrenginys
• Vardinė darbinė srovė: 16 A
• Vardinė darbinė įtampa: 200–480 V AC
• Vardinė valdymo maitinimo įtampa: 24 V AC/DC
• Variklio galia esant 400 V: 7,5 kW
• Variklio galia esant 230 V: 4 kW
• Fazių skaičius: 3
• Paleidimo laiko nustatymo diapazonas: 0,5–25 s
• Stabdymo laiko nustatymo diapazonas: 0,5–25 s
• Srovės ribojimo nustatymo diapazonas: 150–300 % Ie
• Pagalbiniai kontaktai: 1 NO
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Prijungimo tipas: Varžtiniai gnybtai
• Apsaugos klasė: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC 60947-4-2

Patarimai

Norėdami užtikrinti optimalią apsaugą, naudokite šį švelnaus paleidimo įrenginį kartu su išoriniu variklio apsaugos automatiniu jungikliu. Užtikrinkite tinkamą vėdinimą valdymo spintoje, kad būtų išlaikytas nurodytas aplinkos temperatūros diapazonas. Integruotas apėjimas sumažina šilumos generavimą nuolatinio darbo metu, taupo energiją ir prailgina komponentų tarnavimo laiką.
