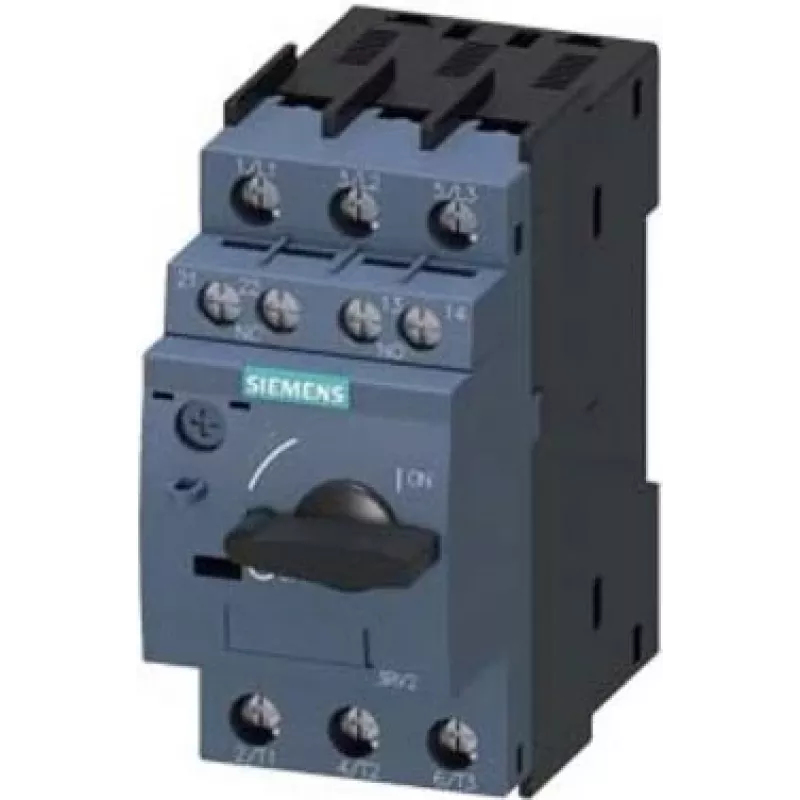

SIEMENS SIRIUS 3RV2 variklio starterio apsauginis jungiklis, 0,18-0,25A, 3 polių, 10 klasė, varžtiniai gnybtai, 3RV20110CA15

Kompaktiškas variklio starterio apsauginis jungiklis, pasižymintis fiksuotu magnetiniu trumpojo jungimo atleidikliu esant 3,3 A ir terminiu perkrovos diapazonu, reguliuojamu nuo 0,18 iki 0,25 A. SIRIUS 3RV2 serija užtikrina patikimą mažų kintamosios srovės variklių apsaugą pramoninėse valdymo spintose, derindama tikslius suveikimo nustatymus su taupiu S00 dydžiu.

Pagrindiniai privalumai

• Reguliuojamas terminis perkrovos atleidiklis: 0,18–0,25 A
• Fiksuotas magnetinis trumpojo jungimo atleidiklis: 3,3 A
• Didelė pertraukimo galia: 100 kA esant 400 V AC
• 3 polių konstrukcija su varžtiniais gnybtais patikimam prijungimui
• 10 klasės suveikimo charakteristika normaliam variklio paleidimui
• Montuojamas ant standartinės 35 mm DIN bėgelio arba varžtais
• IP20 apsauga nuo pirštų prisilietimo

Kasdienis naudojimas

3RV20110CA15 įrengiamas tiesiai variklio šakoje, užtikrindamas tiek perkrovos, tiek trumpojo jungimo apsaugą be atskirų saugiklių. Jo terminis atleidiklis reaguoja į nuolatinius viršsroves, o magnetinis suveikimas akimirksniu pašalina didelius gedimus. Reguliavimo ratukas leidžia tiksliai sureguliuoti 0,18–0,25 A diapazone, užtikrinant variklio apsaugą be nereikalingų suveikimų įprasto įjungimo metu. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus, o aiškus perjungimo būsenos indikatorius palengvina gedimų paiešką gamykloje.

Visos specifikacijos

• Prekės ženklas: SIEMENS
• Modelis: 3RV20110CA15
• MPN: 3RV20110CA15
• EAN: 4011209840874
• Produkto tipas: Variklio starterio apsauginis jungiklis
• Serija: SIRIUS 3RV2
• Dydis: S00
• Nominali darbinė srovė (Ie): 0,18–0,25 A
• Reguliuojamas srovės diapazonas (Ir): 0,18–0,25 A
• Trumpojo jungimo atleidiklis (N-atleidiklis): 3,3 A fiksuotas
• Trumpojo jungimo pertraukimo galia (Icu): 100 kA esant 400 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Polių skaičius: 3
• Suveikimo klasė: CLASS 10
• Prijungimo tipas: Varžtinis gnybtas
• Montavimo tipas: DIN bėgelis / Varžtinis montavimas
• Darbinė temperatūra: -20 iki +60 °C
• Apsaugos laipsnis: IP20
• Perjungimo galia: Standartinė
• Perkrovos atleidiklio tipas: Terminis (reguliuojamas)
• Trumpojo jungimo atleidiklio tipas: Magnetinis (fiksuotas)
• Tinka: Kintamosios srovės varikliams
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų

Baigiamoji pastaba

Sukurta patikimai variklių apsaugai kompaktiškose instaliacijose, 3RV20110CA15 užtikrina tikslų reguliavimą ir didelę gedimų šalinimo galimybę DIN bėgelio montavimo pakete.
