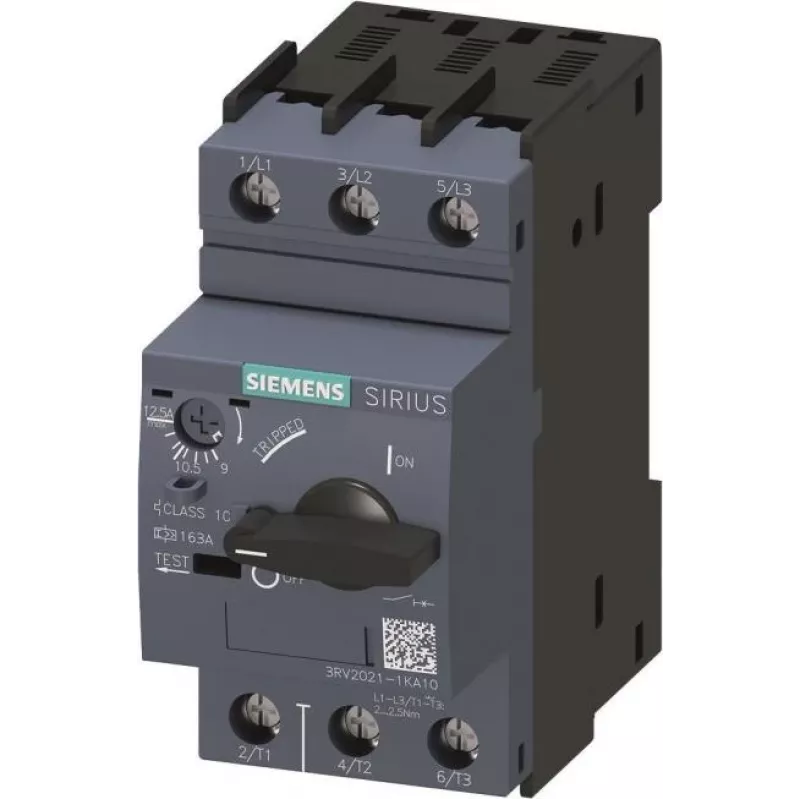

Siemens SIRIUS 3RV2 Variklio paleidimo apsauga 9-12,5A 3RV2021-1KA10

Siemens SIRIUS 3RV2021-1KA10 yra kompaktiška variklio paleidimo apsauga / grandinės pertraukiklis iš SIRIUS 3RV2 serijos, dydis S00. Jame yra terminė-magnetinė A-atleidimo sistema su reguliuojamu srovės nustatymo diapazonu nuo 9 iki 12,5 A, todėl jis idealiai tinka varikliams ir apkrovoms apsaugoti nuo perkrovos ir trumpojo jungimo. Esant vardinei darbo srovei 12,5 A (AC-3, 400 V) ir didelei išjungimo galiai 100 kA esant 400 V, šis 3 polių įrenginys užtikrina patikimą apsaugą pramoninėje aplinkoje.

Privalumai

Aukšta trumpojo jungimo išjungimo galia (100 kA esant 400 V) užtikrina saugumą ir įrangos apsaugą. Reguliuojamas terminės perkrovos nustatymas leidžia tiksliai priderinti prie variklio pilnos apkrovos srovės. Kompaktiškas S00 dydis taupo vietą valdymo spintose. Tinka montuoti ant DIN bėgelio ir varžtais.

Tinka

• Variklių apsauga pramoninėje automatikoje
• Skirstomųjų ir valdymo įrenginių mazgai
• Transformatorių, siurblių, ventiliatorių ir konvejerių apsauga

Pagrindinės specifikacijos

• Produkto tipas: Variklio paleidimo apsauga / Grandinės pertraukiklis
• Serija: SIRIUS 3RV2
• Dydis: S00
• Polių skaičius: 3 poliai
• Vardinė darbo srovė (Ie): 12,5 A (esant AC-3, 400 V)
• Reguliuojamas srovės nustatymo diapazonas (terminė perkrova): 9 ... 12,5 A
• Momentinis trumpojo jungimo nustatymas (magnetinis): 163 A
• Vardinė darbo įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė ribinė trumpojo jungimo išjungimo galia (Icu) esant 400 V: 100 kA
• Vardinė eksploatacinė trumpojo jungimo išjungimo galia (Ics) esant 400 V: 100 kA
• Išjungimo charakteristika: Terminė-magnetinė (A-atleidimas)
• Montavimo tipas: DIN bėgelis (35 mm) / Montavimas varžtais
• Jungimo tipas: Sraigtiniai gnybtai
• Apsaugos klasė (IP): IP20 (priekyje), IP00 (gnybtai)
• Aplinkos temperatūra (veikimo): -20 iki +60 °C
• Elektrinis patvarumas: 100 000 perjungimo ciklų
• Mechaninis patvarumas: 10 000 000 perjungimo ciklų

Rekomendacijos

Siekiant optimalaus veikimo, naudokite Siemens SIRIUS 3RV2 priedus, tokius kaip pagalbiniai jungikliai, įtampos trūkumo atleidikliai ir šunto atleidikliai. Užtikrinkite tinkamą montavimą ir laidų sujungimą pagal gamintojo instrukcijas.
