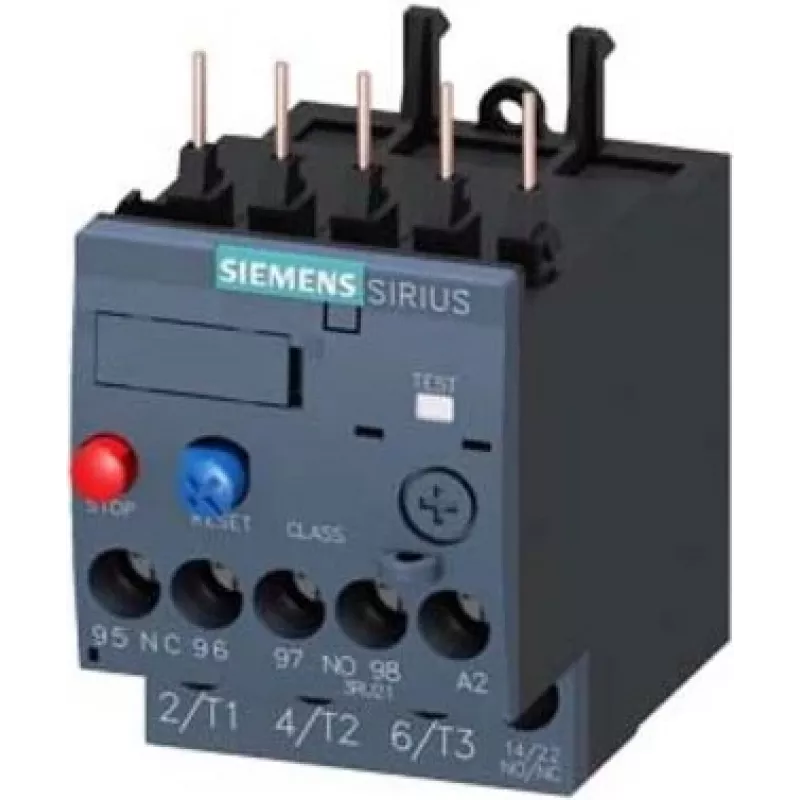

Siemens SIRIUS 3RU2116-1FB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, S00, kontaktoriaus montavimas

Pramoninėse valdymo spintose variklis dėl mechaninio užstrigimo ima didesnę už vardinę srovę; Siemens 3RU2116-1FB0 šiluminė perkrovos relė nustato perteklinę šilumą ir išjungia kontaktorius, apsaugodama apvijas nuo pažeidimo. Ši SIRIUS relė yra kompaktiškas, trijų polių apsauginis įtaisas varikliams iki 1,6 A, skirtas tiesioginiam montavimui ant Siemens S00 dydžio kontaktorių. Jos šiluminis atleidimo mechanizmas reaguoja į perkrovos sąlygas pagal 10 klasės išjungimo charakteristiką, o srovės nustatymo ratukas reguliuojamas nuo 1,1 A iki 1,6 A. Relė turi vieną normaliai atvirą ir vieną normaliai uždarą pagalbinį kontaktą valdymo signalams, o pagrindinės ir pagalbinės grandinės naudoja varžtinius gnybtus patikimam prijungimui. Skirta darbinei įtampai iki 690 V AC ir izoliacijos įtampai 690 V, atlaiko impulsinę įtampą iki 6 kV. Su IP20 apsaugos laipsniu, skirta montuoti uždarose elektros spintose. Atstatymo funkcija gali būti nustatyta rankiniu arba automatiniu režimu, suteikiant lankstumo įvairioms eksploatavimo strategijoms. Atitinka IEC 60947-4-1 ir IEC 60947-5-1, ši relė patikimai veikia aplinkos temperatūroje nuo -20 °C iki +60 °C ir gali būti laikoma nuo -50 °C iki +80 °C.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,1 - 1,6 A
• Išjungimo klasė: 10
• Dydis: S00, kontaktoriaus montavimas
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Pagrindinės ir pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo funkcija: rankinis/automatinis
• Perkrovos atleidimo tipas: šiluminis
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Aplinkos laikymo temperatūra: -50 iki +80 °C
• Galia nuostoliai: 7,2 W esant vardinei srovei
• Trumpojo jungimo apsauga pagalbinei grandinei: saugiklis 6 A gG/gN
• Standartai: IEC 60947-4-1, IEC 60947-5-1

Kodėl rinktis

Ši relė užtikrina tikslą variklio apsaugą kompaktiškame S00 korpuse, todėl ideali vietos taupančiose valdymo spintose. Jos šiluminis perkrovos atleidimas užtikrina patikimą išjungimą varikliams, kurių vardinė srovė nuo 1,1 A iki 1,6 A, o reguliuojamas nustatymo ratukas leidžia tiksliai suderinti su variklio pilnos apkrovos srove. Rankinio/automatinio atstatymo parinktis suteikia galimybę valdyti paleidimo elgseną po išjungimo, padidindama eksploatavimo saugumą. Su varžtiniais gnybtais ir tiesioginiu kontaktoriaus montavimu, montavimas yra paprastas ir saugus. Atitikimas tarptautiniams standartams užtikrina suderinamumą ir našumą reikliose pramoninėse aplinkose.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga konvejerių sistemose, siurbliuose ir ventiliatoriuose
• Variklių starterių deriniai su Siemens S00 kontaktoriais
• Valdymo spintos, kuriose reikalingi kompaktiški, DIN bėgiui tinkami komponentai
• Programos, kuriose reikalingas rankinis arba automatinis atstatymas po perkrovos
• Pramoninės mašinos su dažnais paleidimo ir sustabdymo ciklais

Gera žinoti

Relė skirta naudoti uždarose elektros darbo zonose su IP20 apsauga; ji netinka tiesioginiam dulkių ar drėgmės poveikiui. Trumpojo jungimo apsaugai pagalbinėje grandinėje naudokite 6 A gG/gN saugiklį. Šiluminis atleidimo mechanizmas veikia be išorinio maitinimo, remdamasis variklio srovės generuojama šiluma. Montuojant ant kontaktoriaus, relės pagrindiniai gnybtai jungiasi tiesiogiai prie kontaktoriaus išėjimo, supaprastindami laidus. Visada patikrinkite, ar variklio pilnos apkrovos srovė patenka į relės nustatymo diapazoną, kad būtų užtikrinta tinkama apsauga.
