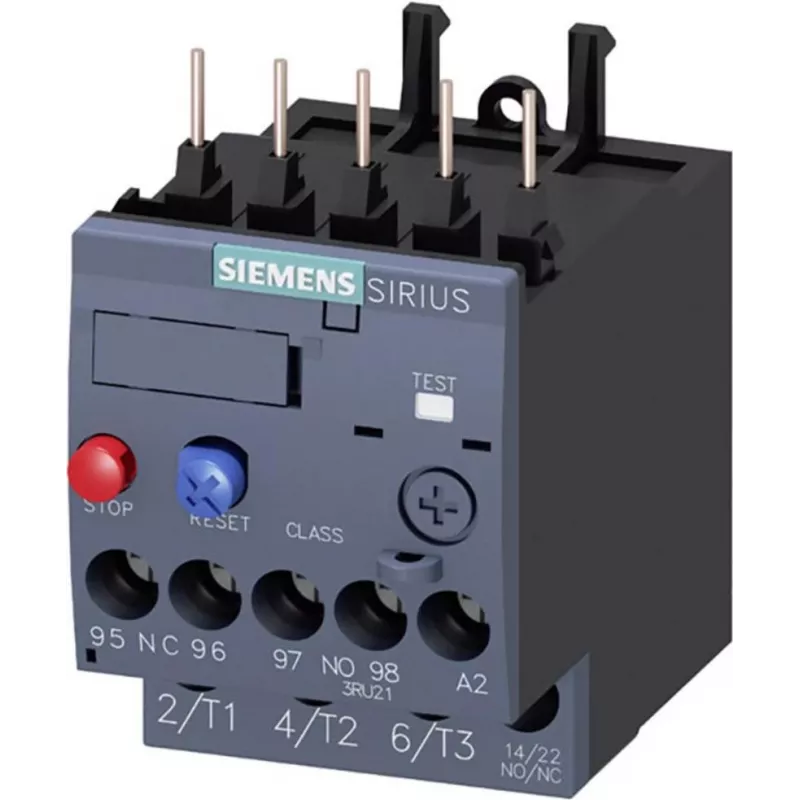

Siemens SIRIUS 3RU2116-1BB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, varžtiniai gnybtai

Užimtame variklių valdymo centre technikui reikia patikimo būdo apsaugoti mažą trifazį variklį nuo perkrovų ir fazių gedimų. Siemens 3RU2116-1BB0 šiluminė perkrovos relė tai sprendžia: nustatykite jos rankenėlę į variklio pilnos apkrovos srovę tarp 1,1 ir 1,6 A, pritvirtinkite tiesiai ant kontaktorius arba kaip atskirą įrenginį, ir ji suveiks per kelias sekundes, jei srovė per daug pakils. Jos kompaktiškas S00 dydis telpa ankštuose skydeliuose, o rankinis/automatinis atstatymas ir testavimo funkcija palengvina paleidimą.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,1 – 1,6 A
• Dydis S00, tinkamas montuoti ant kontaktorius arba atskirai
• 3 polių pagrindinė grandinė su varžtiniais gnybtais
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Perkrovos atleidimo klasė: 10 KLASĖ
• Fazės gedimo jautrumas: Taip
• Atstatymo funkcija: rankinis / automatinis
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Pagrindinės grandinės laidininko skerspjūvis: 0,5 – 4 mm² (vientisas/suvytas)
• Pagalbinės grandinės laidininko skerspjūvis: 0,5 – 2,5 mm² (vientisas/suvytas)
• Testavimo funkcija: Taip
• Tinkama variklio galia esant 400 V AC: 0,37 kW

Kodėl verta rinktis

Ši relė yra patikrintos SIRIUS 3RU2 serijos dalis, žinoma dėl patikimos šiluminės apsaugos pramoninėje aplinkoje. Jos fazės gedimo jautrumas apsaugo nuo vienos fazės praradimo, dažnos variklio perdegimo priežasties. Varžtiniai gnybtai priima įvairių dydžių laidininkus, o kompaktiškas S00 dydis taupo vietą neprarandant našumo. Su rankinio ir automatinio atstatymo galimybėmis galite pritaikyti atsaką savo programai.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga konvejeriuose, siurbliuose, ventiliatoriuose ir staklėse
• Esamų variklių starterių atnaujinimas, kai reikia kompaktiškos šiluminės relės
• Programos, kuriose reikia fazės gedimo aptikimo ir 10 klasės suveikimo charakteristikų
• Skydeliai su ribota erdve, kur būtinas S00 dydis

Gera žinoti

Relė sukurta naudoti su Siemens SIRIUS S00 dydžio kontaktoriais, tačiau ją galima montuoti ir atskirai naudojant tinkamus priedus. Testavimo funkcija leidžia imituoti perkrovą ir patikrinti suveikimo mechanizmą neprijungus tikrosios apkrovos srovės. Visada užtikrinkite, kad srovės nustatymas atitiktų variklio pilnos apkrovos srovę, kad išvengtumėte klaidingų suveikimų ar nepakankamos apsaugos.
