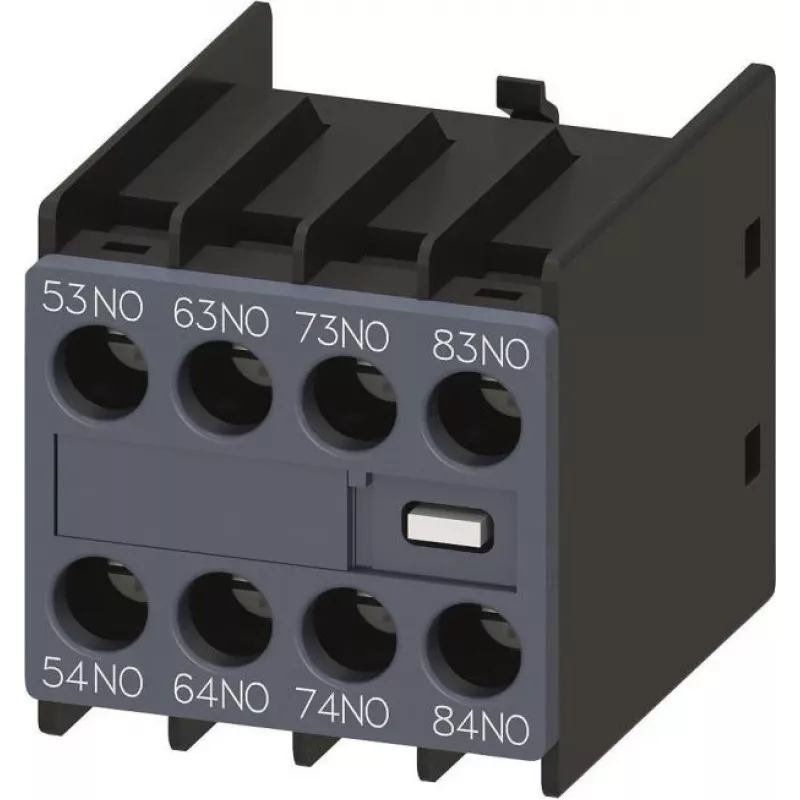

Siemens SIRIUS 3RH2 pagalbinis kontaktų blokas, 4 NO kontaktai, priekinis montavimas, varžtiniai gnybtai, 3RH2911-1GA40

Valdymo grandinėms, kurioms reikalingas patikimas signalų dauginimas, „Siemens 3RH2911-1GA40“ pagalbinis kontaktų blokas išsiskiria savo 4 normaliai atvirais (NO) kontaktais ir priekinio montavimo konstrukcija, pritaikyta „SIRIUS 3RT2“ kontaktoriams ir „3RH2“ valdymo relėms. Skirtingai nuo universalių papildomų blokų, šis įrenginys užtikrina tikslų perjungimo būsenos grįžtamąjį ryšį su dideliu elektriniu ir mechaniniu ilgaamžiškumu, užtikrindamas ilgalaikį stabilumą pramoninėje aplinkoje.

Pagrindiniai privalumai

• 4 NO kontaktai įvairioms valdymo ir signalizavimo užduotims
• Priekinis montavimas, leidžiantis greitai sumontuoti be įrankių
• Varžtiniai gnybtai priima kietus ir smulkiagyslius laidininkus iki 4 mm²
• Nominali izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• Didelis patvarumas: 10 milijonų elektrinių, 30 milijonų mechaninių ciklų

Kasdienis naudojimas

Montuojamas tiesiai ant kontaktorius ar relės priekio, šis blokas atspindi pagrindinių kontaktų būseną, leisdamas blokuoti, rodyti būseną ar valdyti apkrovą. Kompaktiškas dizainas taupo skydo vietą, o varžtiniai gnybtai užtikrina saugias, priežiūros nereikalaujančias jungtis. IP40 priekinė apsauga apsaugo nuo atsitiktinio prisilietimo, o platus darbinės temperatūros diapazonas (-25 iki +60 °C) tinka atšiaurioms pramoninėms sąlygoms.

Visos specifikacijos

• Gaminio tipas: Pagalbinis kontaktų blokas
• Serija: SIRIUS 3RH2
• Kontaktų konfigūracija: 4 NO (normaliai atviri)
• Polių skaičius: 4
• Montavimo tipas: Priekinis montavimas
• Suderinamumas: 3RT2 kontaktoriams, 3RH2 valdymo relėms
• Jungties tipas: Varžtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsų atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Nominali darbinė srovė (DC-13, 220 V): 0,3 A
• Laidininko skerspjūvis, kietas: 0,5 - 4 mm²
• Laidininko skerspjūvis, smulkiagyslis su įvore: 0,5 - 2,5 mm²
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Mechaninis patvarumas: 30 milijonų perjungimo ciklų

Galutinė pastaba

Sukurtas sklandžiai integracijai su „Siemens SIRIUS“ moduline sistema, šis pagalbinis kontaktų blokas yra patikimas pasirinkimas plečiant valdymo funkcijas neprarandant našumo ar saugos.
