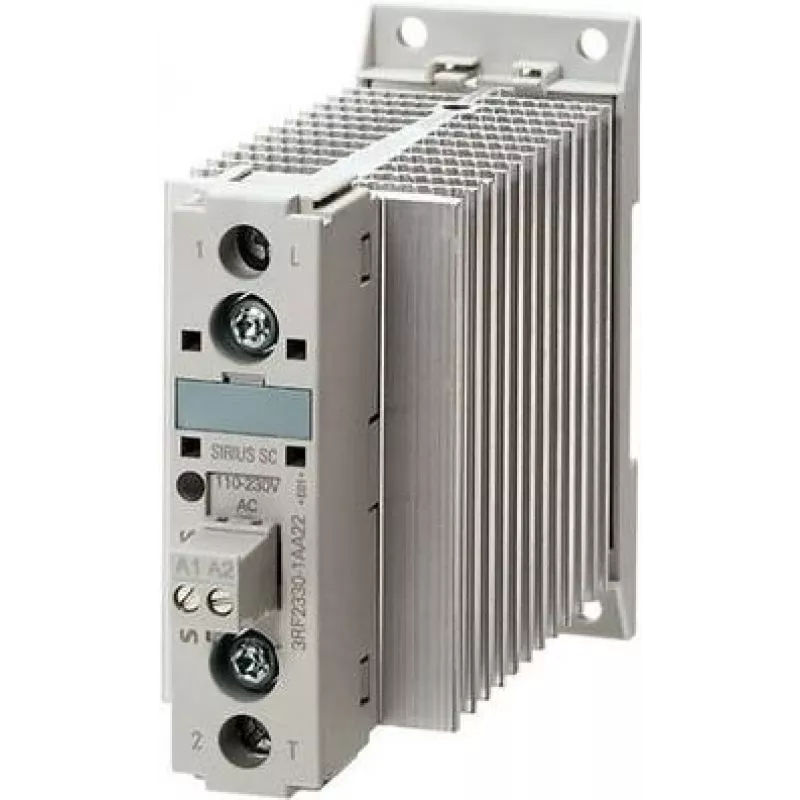

Siemens SIRIUS 3RF23 kietojo kūno kontaktoriai, 1 fazės, 30 A, 48-460 V AC, 24 V DC valdymas, nulinio taško perjungimas, varžtiniai gnybtai, DIN bėgelis 3RF2330-1AA04

Pramoninėse perjungimo sistemose mechaniniai kontaktoriai dėvisi, kibirkščiuoja ir turi ribotą tarnavimo laiką, ypač dažnai veikiant. „Siemens SIRIUS 3RF23“ kietojo kūno kontaktoriai išsprendžia šias problemas naudodami tiristorių technologiją, kuri leidžia tyliai perjungti apkrovas be judančių dalių, užtikrindama milijonus operacijų su minimalia priežiūra. Šis vienfazis įrenginys skirtas 30 A esant AC-51 ir palaiko apkrovos įtampą nuo 48 iki 460 V AC, todėl puikiai tinka varžinėms apkrovoms, tokioms kaip šildytuvai ir infraraudonųjų spindulių lempos.

Kam skirtas

Šis kontaktoriai skirtas valdymo pultų gamintojams, sistemų integratoriams ir priežiūros inžinieriams pramoninės automatizacijos, plastikų perdirbimo, pakavimo ir HVAC srityse. Jis tinka programoms, kurioms reikia dažno perjungimo, ilgo tarnavimo laiko ir sumažinto elektros triukšmo, pavyzdžiui, temperatūros kontrolei krosnyse, plastikų liejimo mašinose ir apšvietimo sistemose.

Pagrindinės savybės

• Kietojo kūno tiristorių išėjimas su nulinio taško perjungimu, siekiant sumažinti EMI ir prailginti apkrovos tarnavimo laiką.
• Nominali darbinė srovė 30 A (AC-51) ir apkrovos įtampos diapazonas 48–460 V AC.
• Valdymo įtampa 24 V DC, lengvai integruojama su PLC ir valdikliais.
• Kompaktiškas montavimas ant DIN bėgelio su varžtiniais gnybtais, užtikrinančiais saugų prijungimą.
• IP20 apsauga ir platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C.
• Aukšta izoliacijos įtampa (600 V) ir impulsų atsparumas (4 kV), užtikrinantys patikimą izoliaciją.

Specifikacijos

• Prekės ženklas: Siemens
• Serija: SIRIUS 3RF23
• Modelis: 3RF2330-1AA04
• MPN: 3RF2330-1AA04
• EAN: 4011209572850
• Produkto tipas: Kietojo kūno kontaktoriai
• Fazių skaičius: 1
• Nominali darbinė srovė (AC-51): 30 A
• Nominali darbinė įtampa: 48–460 V AC
• Valdymo įtampos tipas: DC
• Valdymo maitinimo įtampa: 24 V DC
• Perjungimo principas: Nulinio taško perjungimas
• Prijungimo tipas: Varžtiniai gnybtai
• Montavimo tipas: DIN bėgelis
• Nominali izoliacijos įtampa: 600 V
• Nominali impulsų atsparumo įtampa: 4 kV
• Darbinis dažnis: 50/60 Hz
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Apsaugos klasė: IP20
• Rekomenduojamas saugiklis apsaugai nuo trumpojo jungimo: 35A gG
• Galios nuostoliai esant nominaliai srovei: apie 25 W
• Puslaidininkių technologija: Tiristorius (SCR)

Patarimai

Visada naudokite rekomenduojamą 35A gG saugiklį apsaugai nuo trumpojo jungimo. Užtikrinkite tinkamą vėdinimą aplink įrenginį, nes esant pilnai apkrovai jis išsklaido apie 25 W. Varžinėms apkrovoms nulinio taško perjungimas sumažina įjungimo sroves ir prailgina šildytuvų tarnavimo laiką. Prieš prijungdami patikrinkite, ar valdymo signalas yra 24 V DC.
