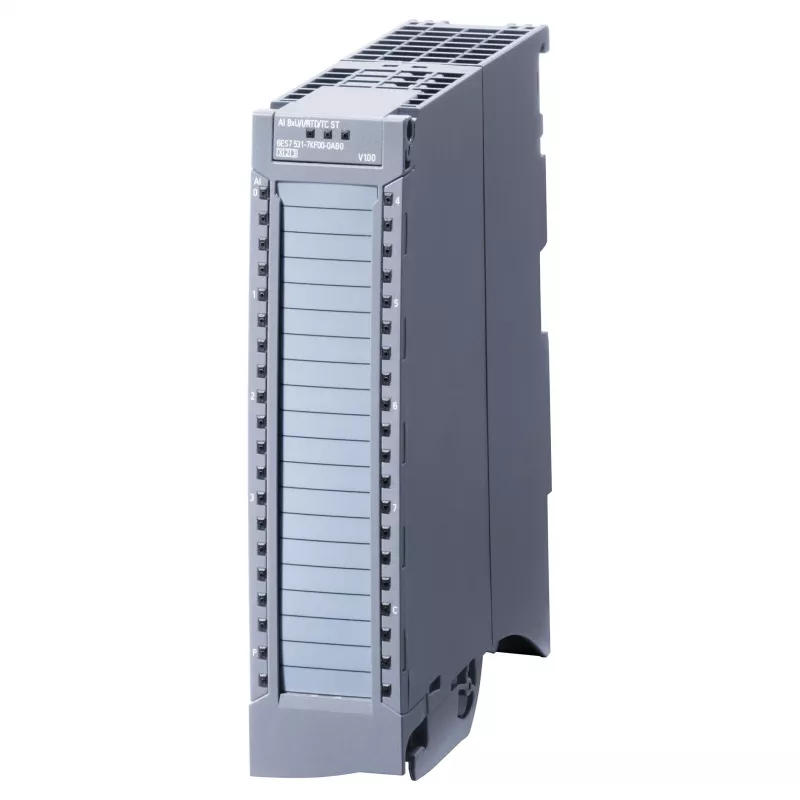

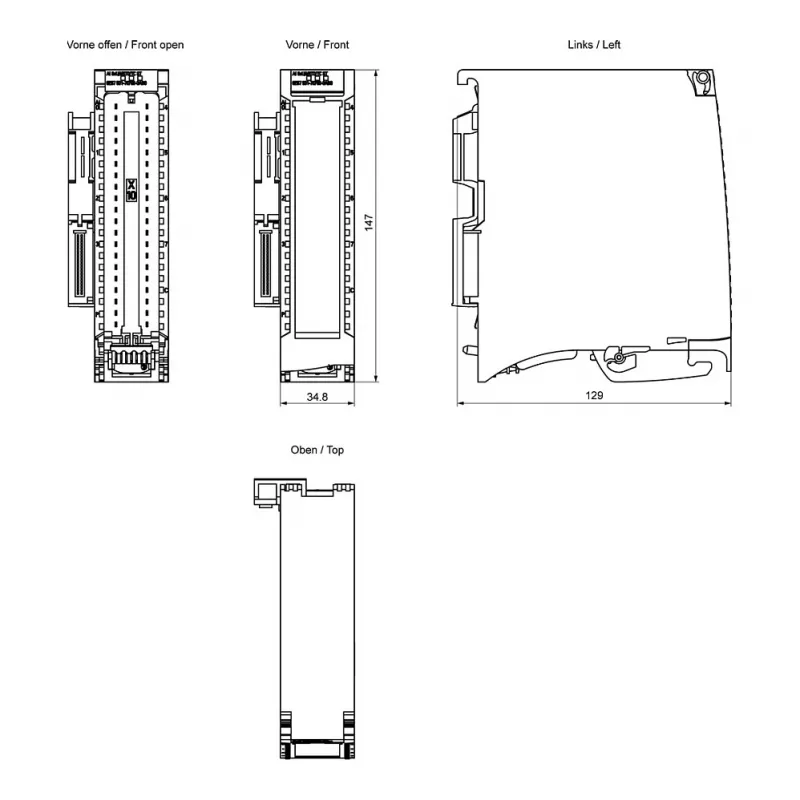

Siemens SIMATIC S7-1500 analoginio įvesties modulis AI 8xU/I/RTD/TC 16 bitų - 6ES7531-7KF00-0AB0

Siemens 6ES7531-7KF00-0AB0 yra didelio tankio analoginių įėjimų modulis, skirtas SIMATIC S7-1500 valdiklių šeimai. Jis sujungia aštuonis kanalus į vieną įrenginį, kiekvienas iš jų gali būti konfigūruojamas įtampos, srovės, RTD ar termoporos signalams. Šis universalumas daro jį pagrindiniu procesų automatikos, mašinų gamybos ir bandymų stendų statybiniu bloku, kai reikia įsigyti kelių tipų jutiklius nepridedant papildomos įrangos.

Svarbiausi privalumai

• 8 analoginiai įėjimai, atskirai konfigūruojami įtampai, srovei, RTD ar termoporai
• 16 bitų skiriamoji geba (įskaitant ženklą) tiksliems matavimams
• Palaiko platų RTD diapazoną (Pt100, Ni100, Cu50 ir kt.) ir termoporas (B, E, J, K, N, R, S, T, C, D, L, U, TXK tipai)

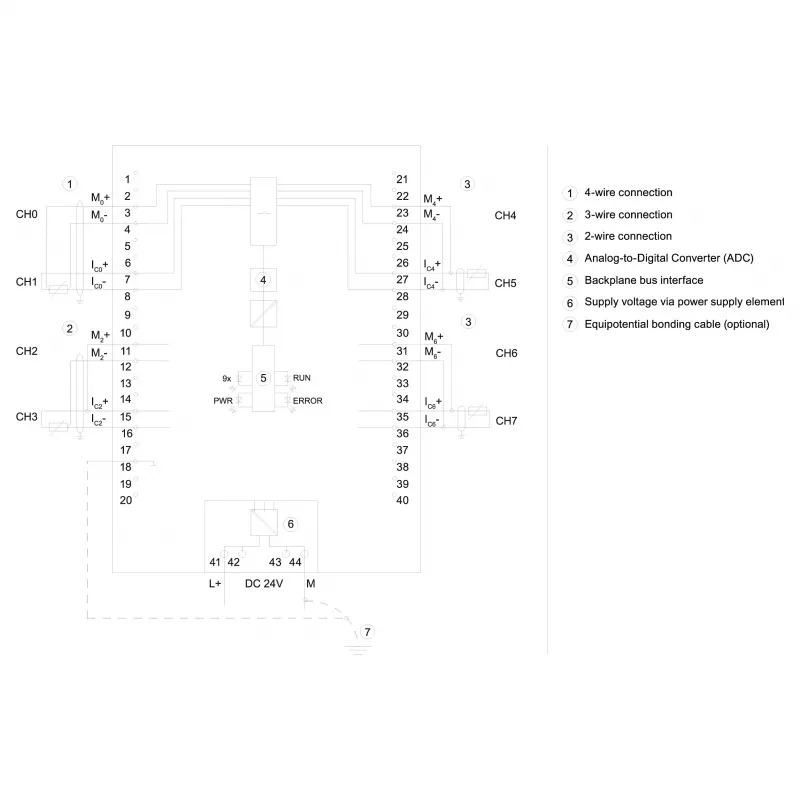

• 2, 3 arba 4 laidų prijungimas RTD
• Vidinė arba išorinė šaltosios sandūros kompensacija termoporoms
• Išsami diagnostika: laido pertraukimas, trumpasis jungimas, perpildymas, per maža vertė, matavimo diapazono klaida, jutiklio klaida, bendrojo režimo įtampos klaida
• Aparatiniai pertraukimai, kai pažeidžiama ribinė vertė
• Pagrindinė izoliacija tarp kanalų ir pagrindinės plokštės magistralės
• Greitas ciklinis atnaujinimas: 10 ms visiems 8 kanalams
• Pridedama 40 kontaktų priekinė jungtis

Kasdieniniame naudojime

Konfigūravimas yra paprastas naudojant TIA Portal inžinerinę programinę įrangą. Kiekvienas kanalas gali būti nustatytas pagal savo matavimo tipą ir diapazoną, leidžiant mišrius signalus viename modulyje. Modulis tinka standartiniams S7-1500 tvirtinimo bėgiams ir veikia 0 °C iki 60 °C temperatūros diapazone, kai montuojamas horizontaliai. Jo diagnostikos funkcijos padeda sumažinti prastovų laiką greitai nustatant laidų ar jutiklių gedimus.

Pilnos specifikacijos

• Modulio tipas: analoginių įėjimų modulis
• Serija: SIMATIC S7-1500
• Analoginių įėjimų skaičius: 8
• Įėjimo signalų tipai: įtampa (U), srovė (I), RTD, termopora (TC)
• Skiriamoji geba: 16 bitų (įskaitant ženklą)
• Įtampos įėjimo diapazonai: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Srovės įėjimo diapazonai: ±20mA, 0-20mA, 4-20mA
• RTD tipai: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2, 3, 4 laidų)
• Termoporų tipai: B, E, J, K, N, R, S, T, C, D, L, U, TXK (su vidine/išorine CJC)
• Pagrindinė izoliacija: Taip (kanalas į pagrindinės plokštės magistralę)
• Tikslumas (įtampa/srovė): 0,1% nuo pilnos skalės
• Tikslumas (RTD/TC): 0,2% nuo pilnos skalės
• Energijos suvartojimas iš pagrindinės plokštės magistralės: Maks. 0,9 W
• Diagnostikos funkcijos: laido pertraukimas, trumpasis jungimas, perpildymas/per maža vertė, matavimo diapazono klaida, jutiklio klaida, bendrojo režimo įtampos klaida
• Aparatiniai pertraukimai: Taip (pvz., pažeidus ribinę vertę)
• Kanalai grupėje: 8 (visi nepriklausomai konfigūruojami)
• Ciklinio atnaujinimo laikas: 10 ms 8 kanalams (tipinis)
• Darbinė temperatūra: 0 °C iki 60 °C (horizontalus montavimas)
• Priekinė jungtis: Pridedama (40 kontaktų)
• Konfigūravimo programinė įranga: TIA Portal

Baigiamoji pastaba

Šis modulis yra patikimas pasirinkimas sudėtingam analoginių signalų įsigijimui S7-1500 sistemose. Jo daugiafunkciniai įėjimai ir tvirta diagnostika daro jį ekonomišku sprendimu įvairioms pramoninėms reikmėms.
