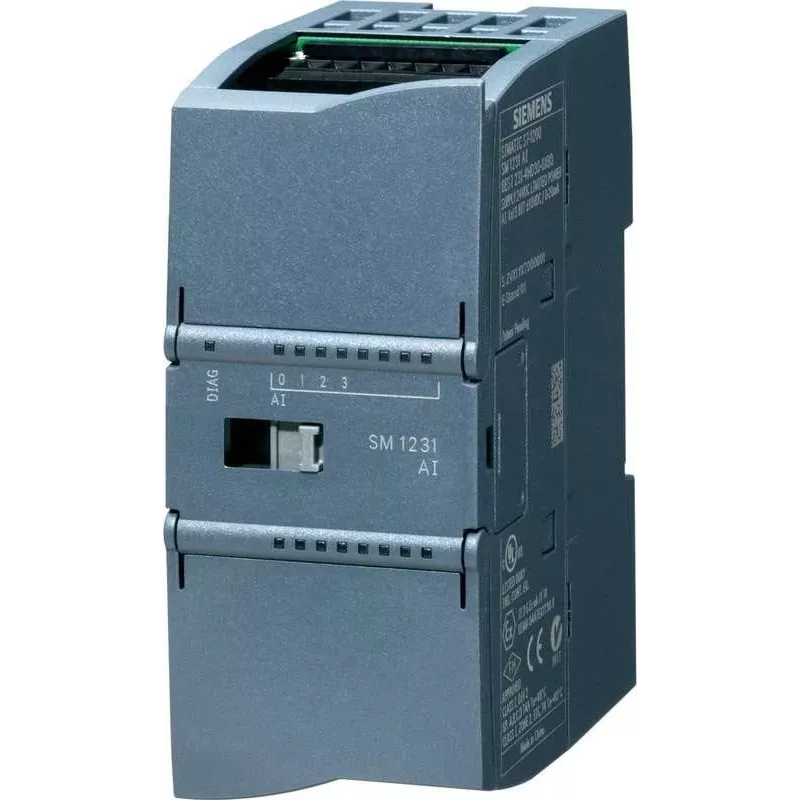

Siemens SIMATIC S7-1200 SM 1231 analoginio įėjimo modulis 6ES7231-4HD32-0XB0, 4 AI, 0-20mA/4-20mA, 13 bitų, kištukinis gnybtų blokas

Automatizavimo inžinieriai, integruojantys SIMATIC S7-1200 PLC į procesų valdymo sistemas, dažnai turi užtikrinti tikslų srovės signalų iš lauko siųstuvų priėmimą. Siemens SM 1231 analoginio įėjimo modulis 6ES7231-4HD32-0XB0 turi keturis 13 bitų analoginius įėjimus, skirtus 0-20 mA arba 4-20 mA srovės kilpoms, todėl leidžia tiksliai stebėti slėgį, srautą, lygį ar temperatūrą pramoninėje aplinkoje.

Pagrindinės specifikacijos

• 4 analoginiai įėjimai, konfigūruojami 0-20 mA arba 4-20 mA srovės signalams
• 13 bitų skiriamoji geba, 0,625 µA vienam bitui, užtikrinanti aukštą matavimo tikslumą
• Kištukinis gnybtų blokas, leidžiantis greitai prijungti laidus ir pakeisti modulį
• Kompaktiškas 45 mm plotis, taupantis vietą skydelyje
• Maitinamas 24 V DC iš S7-1200 pagrindinės plokštės magistralės
• Palaiko diagnostiką, skirtą laido nutrūkimui ir perpildymui / nepakankamam lygiui aptikti
• CE, UL ir cULus sertifikatai, skirti pasauliniam pramoniniam naudojimui

Kodėl verta rinktis

Šis modulis praplečia S7-1200 savuosius I/O įėjimus specialiais analoginiais srovės įėjimais, todėl nereikia išorinių signalų keitiklių. Didelė skiriamoji geba ir įmontuota diagnostika sutrumpina paleidimo laiką ir padidina sistemos patikimumą. Kištukiniai gnybtai palengvina priežiūrą, nes leidžia iš anksto prijungti laidus ir greitai pakeisti modulį neperjungiant laidų.

Idealūs naudojimo atvejai

• 2 laidų arba 4 laidų 4-20 mA siųstuvų prijungimas proceso kintamiesiems stebėti
• Analoginių jutiklių stebėjimas pakuotės, medžiagų tvarkymo ir HVAC sistemose
• Esamų S7-1200 instaliacijų atnaujinimas pridedant papildomų analoginių kanalų
• Duomenų rinkimo programos, kurioms reikia 13 bitų srovės matavimo

Gera žinoti

Modulis suderinamas su visais SIMATIC S7-1200 CPU (programinės įrangos versija V4.0 arba naujesnė) ir gali būti montuojamas tiesiai į dešinę nuo CPU ar kitų signalų modulių. Jis maitinamas iš pagrindinės plokštės magistralės, todėl nereikia atskiro maitinimo laidų. Siekiant geriausio tikslumo, naudokite ekranuotus vytos poros kabelius ir laikykite signalų laidus atokiau nuo aukštos įtampos linijų.
