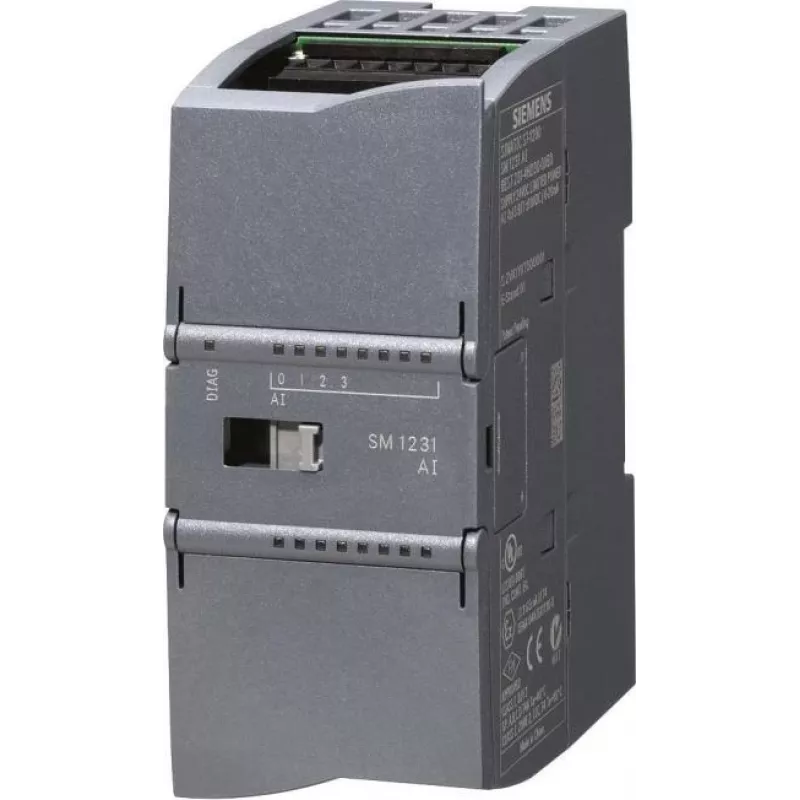

Siemens SIMATIC S7-1200 SM 1231 Analog Input Module 8 RTD 6ES7231-4HF32-0XB0

Siemens SIMATIC S7-1200 SM 1231 yra aukštos kokybės analoginių įėjimų modulis, skirtas tiksliam temperatūros matavimui naudojant RTD jutiklius. Šis modulis turi 8 analoginius įėjimus su 15 bitų skiriamąja geba ir palaiko įvairius RTD tipus, įskaitant Pt100, Pt1000, Ni100 ir Cu10. Jame integruota laidų nutrūkimo ir trumpojo jungimo diagnostika, užtikrinanti patikimą veikimą pramoninėje aplinkoje. Modulis suderinamas su SIMATIC S7-1200 PLC serija ir lengvai montuojamas ant DIN bėgelio.

Privalumai

Didelis tikslumas su ±0,1% pagrindine paklaida, greitas konvertavimo laikas – 100 ms kanalui, ir tvirta izoliacija tarp kanalų bei pagrindinės plokštės. Palaiko 2, 3 ir 4 laidų RTD jungtis, užtikrinančias lankstų montavimą.

Tinka

• Pramoninėms temperatūros stebėjimo ir valdymo sistemoms
• Procesų automatizavimui gamybos ir chemijos pramonėje
• ŠVOK ir pastatų automatizavimo programoms
• Mašinų gamybai ir įrenginių inžinerijai

Pagrindinės specifikacijos

• Modulio tipas: analoginių įėjimų modulis
• Įėjimų skaičius: 8
• Įėjimo tipas: RTD
• Skiriamoji geba: 15 bitų + ženklas
• Palaikomi RTD tipai: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu20, Cu50, Cu100
• Temperatūros matavimo diapazonas (Pt100): nuo -200 iki +850 °C
• Pagrindinė paklaida: ±0,1% nuo visos skalės
• Konvertavimo laikas: 100 ms kanalui (50 Hz)
• Maitinimo įtampa: 24 V DC per pagrindinės plokštės magistralę
• Energijos sąnaudos: maks. 1,5 W
• Montavimas: DIN bėgelis
• Darbinė temperatūra: nuo 0 iki 55 °C (horizontalus montavimas)
• Jungtys: varžtiniai gnybtai
• Diagnostika: laidų nutrūkimas, trumpasis jungimas, perpildymas/nepripildymas

Rekomendacijos

Siekiant optimalaus veikimo, RTD jungtims naudokite ekranuotus vytos poros kabelius ir užtikrinkite tinkamą įžeminimą. Šis modulis idealiai tinka programoms, kurioms reikalingas didelis tikslumas ir patikimumas matuojant temperatūrą.
