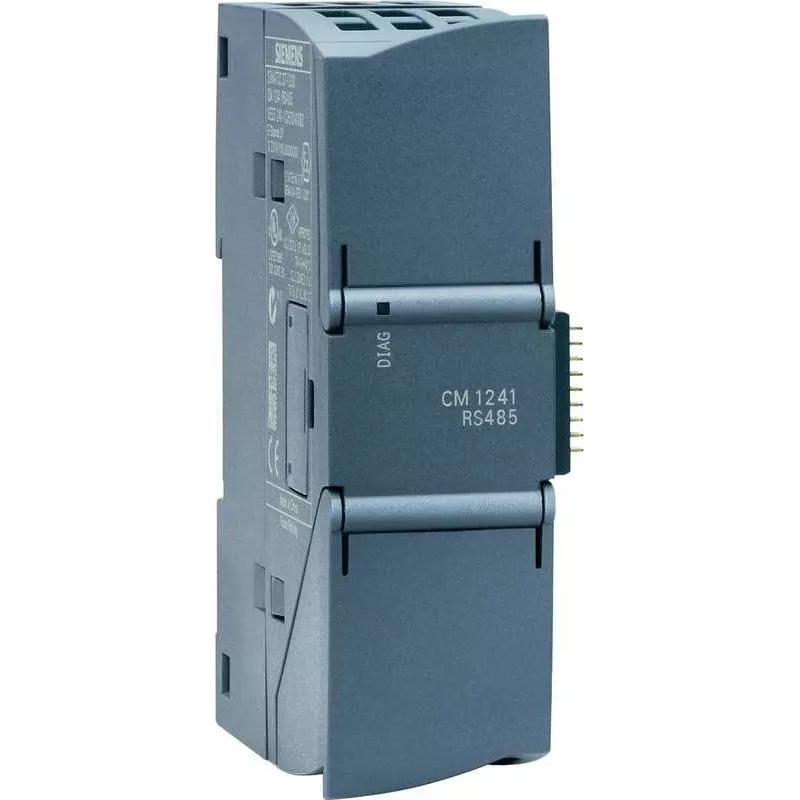

Siemens SIMATIC S7-1200 RS485 ryšio modulis 6ES7241-1CH32-0XB0

Siemens 6ES7241-1CH32-0XB0 yra ryšio modulis, skirtas SIMATIC S7-1200 serijai, suteikiantis vieną RS485 sąsają per gnybtų jungtis. Jis palaiko Modbus RTU (master/slave) ir USS protokolus, užtikrindamas sklandžią integraciją su pavaromis, jutikliais ir kitais lauko įrenginiais. Duomenų perdavimo sparta iki 115,2 kbit/s ir elektrinė izoliacija užtikrina patikimus duomenų mainus pramoninėje aplinkoje. Konfigūravimas atliekamas per TIA Portal, supaprastinant sąranką ir diagnostiką.

Privalumai

Šis modulis siūlo lanksčias nuosekliąsias jungtis S7-1200 PLC, palaikydamas tiek Modbus RTU, tiek USS protokolus. Jo elektrinė izoliacija apsaugo pagrindinės plokštės magistralę nuo trukdžių, o platus darbinės temperatūros diapazonas (-20 °C iki +60 °C) tinka atšiaurioms pramoninėms sąlygoms. Gnybtų jungtys leidžia greitai ir saugiai prijungti laidus, o DIN bėgio montavimas lengvai integruojamas į esamas valdymo spintas.

Tinka

• Modbus RTU slave įrenginių, tokių kaip energijos skaitikliai, pavaros ir jutikliai, prijungimui
• Siemens pavarų valdymui per USS protokolą
• S7-1200 PLC ryšio galimybių išplėtimui gamyklos automatizavime
• Programoms, kurioms reikalingas patikimas RS485 ryšys dideliais atstumais

Pagrindinės specifikacijos

• Modulio tipas: Ryšio modulis
• Sąsaja: RS485 (1 prievadas)
• Protokolai: Modbus RTU (master/slave), USS (master)
• Duomenų perdavimo sparta: 9,6 kbit/s iki 115,2 kbit/s
• Maitinimo įtampa: 24 V DC per pagrindinės plokštės magistralę
• Srovės suvartojimas: maks. 40 mA
• Galingumo nuostoliai: maks. 1 W
• Elektrinė izoliacija: tarp sąsajos ir pagrindinės plokštės magistralės
• Montavimas: DIN bėgis
• Darbinė temperatūra: -20 °C iki +60 °C (horizontali), -20 °C iki +50 °C (vertikali)
• Apsaugos klasė: IP20
• Konfigūravimas: TIA Portal

Rekomendacijos

Norint užtikrinti patikimą nuoseklųjį ryšį SIMATIC S7-1200 sistemose, šis modulis yra puikus pasirinkimas. Įsitikinkite, kad tinkamai įžeminta, ir naudokite ekranuotus vytos poros kabelius RS485 tinklams, kad sumažintumėte triukšmą. Konfigūruokite modulį naudodami naujausią TIA Portal versiją, kad pasiektumėte optimalų našumą.
