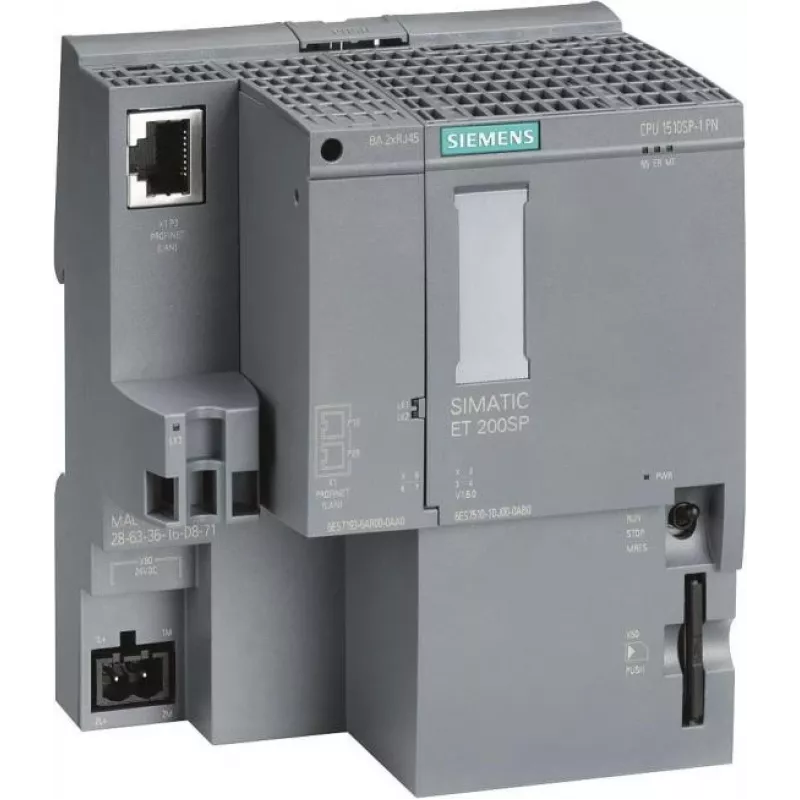

SIEMENS SIMATIC DP CPU 1510SP-1 PN centrinis procesorius (6ES75101DJ010AB0)

Kompaktiškame mašinos valdymo pultelyje pakuotės linijos integratorius įrengia SIEMENS SIMATIC DP CPU 1510SP-1 PN kaip centrinį paskirstytos automatizavimo sistemos valdiklį. Šis CPU, priklausantis ET 200SP šeimai, vykdo logiką su 40 ns bitų našumu ir valdo iki 32 PROFINET IO įrenginių per integruotą 3 prievadų jungiklį, užtikrindamas deterministinį ryšį didelės spartos pakavimo operacijoms.

Pagrindinės specifikacijos

• Programos atmintis: 100 KB; duomenų atmintis: 750 KB
• Bitų našumas: 40 ns
• PROFINET sąsaja: 1 (su 3 prievadų jungikliu), IO valdiklis ir IRT palaikymas
• Maks. PROFINET IO įrenginių: 32
• Maitinimo įtampa: 24 V DC; tipiniai galios nuostoliai: 2,5 W
• Integruotas žiniatinklio serveris ir judesio valdymas
• Darbinė temperatūra: nuo 0 iki 60 °C; IP20 apsauga; montavimas ant DIN bėgelio
• Reikalinga SIMATIC atminties kortelė (nepridedama)
• Programinės įrangos versija: V2.0 arba naujesnė

Kodėl verta rinktis

Šis CPU sujungia didelį apdorojimo greitį su kompaktišku dydžiu, todėl idealiai tinka erdvės apribotiems valdymo skydams. Integruotas PROFINET jungiklis sumažina laidų ir išorinių komponentų skaičių, o įmontuotas žiniatinklio serveris leidžia nuotolinę diagnostiką be papildomos programinės įrangos. Judesio valdymo funkcija leidžia tiesiogiai valdyti pavaras, supaprastindama mašinos projektavimą.

Idealūs naudojimo atvejai

• Paskirstyta automatizacija pakavimo, surinkimo ir tvarkymo mašinose
• Programos, kurioms reikia greito atsako laiko ir deterministinio PROFINET ryšio
• Mašinos su integruotu judesio valdymu ašims ir pozicionavimui
• Sistemos, kurioms reikia nuotolinio stebėjimo ir diagnostikos per žiniatinklio serverį

Gera žinoti

CPU 1510SP-1 PN priklauso SIMATIC S7-1500 valdiklių šeimai ir yra programuojamas su TIA Portal. Jis palaiko PROFINET IRT izochroniniam realaus laiko ryšiui ir Open IE standartiniams TCP/IP protokolams. Darbui reikalinga SIMATIC atminties kortelė, kurią reikia užsakyti atskirai.
