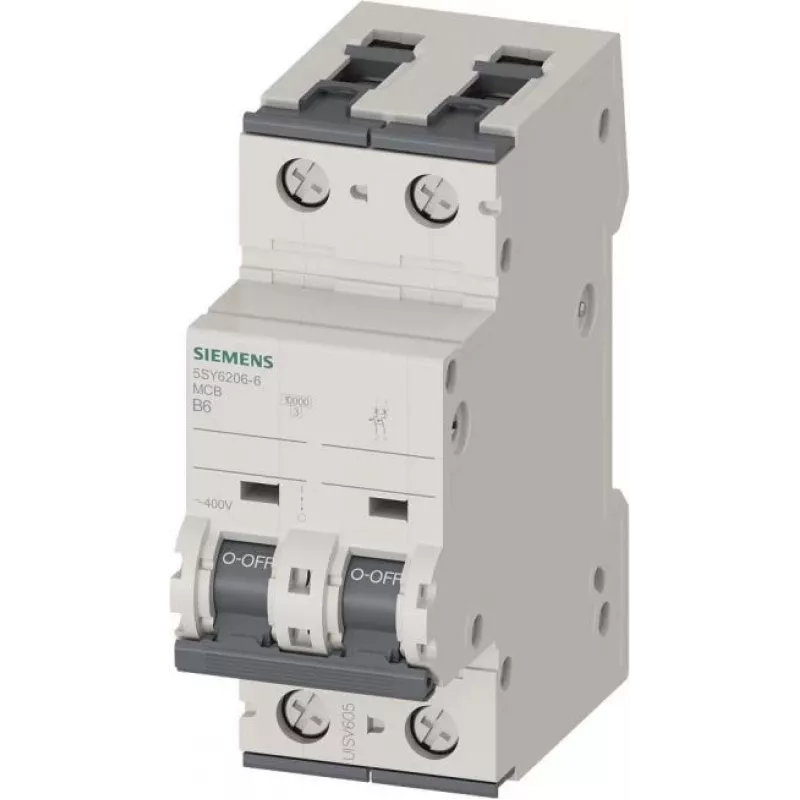

SIEMENS 5SY62066 automatinis jungiklis 2 polių 6A B charakteristikos 6kA DIN bėgio grandinės pertraukiklis

Elektros grandinių apsauga nuo perkrovos ir trumpojo jungimo pažeidimų yra labai svarbi gyvenamosiose ir komercinėse instaliacijose. SIEMENS 5SY62066 miniatiūrinis grandinės pertraukiklis (MCB) apsaugo jūsų laidus ir prijungtą įrangą patikimu, greitu suveikimu. Šis 2 polių, 6 A, B charakteristikos pertraukiklis yra suprojektuotas montuoti ant DIN bėgio, siūlydamas kompaktišką 70 mm plotį, tinkantį standartiniams skirstymo skydams. Jis pertraukia gedimo sroves iki 6 kA, užtikrindamas saugumą ir atitiktį IEC 60898-1.

Kam skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo MCB apšvietimo ir kištukinių lizdų grandinėms apsaugoti namuose, biuruose ir lengvosios pramonės aplinkoje. Idealiai tinka naujoms instaliacijoms arba kaip pakaitalas esamuose Siemens skirstymo skydams.

Pagrindinės savybės

• 2 polių konstrukcija, skirta vienu metu atjungti fazę ir nulį
• B charakteristikos suveikimo charakteristika: magnetinis suveikimas tarp 3 ir 5 kartų vardinės srovės, tinka varžinėms apkrovoms ir ilgiems kabeliams
• Vardinė srovė 6 A; vardinė įtampa 230/400 V AC; dažnis 50/60 Hz
• Trumpojo jungimo pertraukimo geba Icn = 6 kA pagal IEC 60898-1
• Varžtiniai gnybtai priima vienagyslius laidininkus 0,75–35 mm² ir daugiagyslius 0,75–25 mm²
• Apsaugos laipsnis IP20 (gnybtai), IP40, kai sumontuota dėžėje
• Mechaninis ir elektrinis tarnavimo laikas 10 000 perjungimo ciklų
• Darbinės temperatūros diapazonas -25 °C iki +45 °C; užterštumo laipsnis 3; viršįtampio kategorija III; energijos ribojimo klasė 3

Specifikacijos

• Prekės ženklas: SIEMENS
• Modelis: 5SY62066
• MPN: 5SY6206-6
• EAN: 4001869246321
• Tipas: Miniatiūrinis grandinės pertraukiklis (MCB)
• Polių skaičius: 2
• Suveikimo charakteristika: B
• Vardinė srovė: 6 A
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Pertraukimo geba: 6 kA
• Standartas: IEC 60898-1
• Montavimas: DIN bėgis
• Gnybtų tipas: Varžtiniai
• Gnybtų talpa vienagysliams: 0,75–35 mm²
• Gnybtų talpa daugiagysliams: 0,75–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dėže)
• Mechaninis tarnavimo laikas: 10 000 ciklų
• Elektrinis tarnavimo laikas: 10 000 ciklų
• Aplinkos temperatūra: -25 iki +45 °C
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Energijos ribojimo klasė: 3
• Įtampos tipas: AC

Patarimai

Įsitikinkite, kad pertraukiklio vardinė srovė atitinka grandinės apkrovą ir kad kabelio skerspjūvis atitinka gnybtų talpą. Instaliacijose su didelėmis įjungimo srovėmis (pvz., varikliai, transformatoriai), apsvarstykite C arba D charakteristiką. Visada montuokite tinkamoje dėžėje, kad pasiektumėte IP40 apsaugą ir atitiktumėte vietinius elektros kodeksus.
