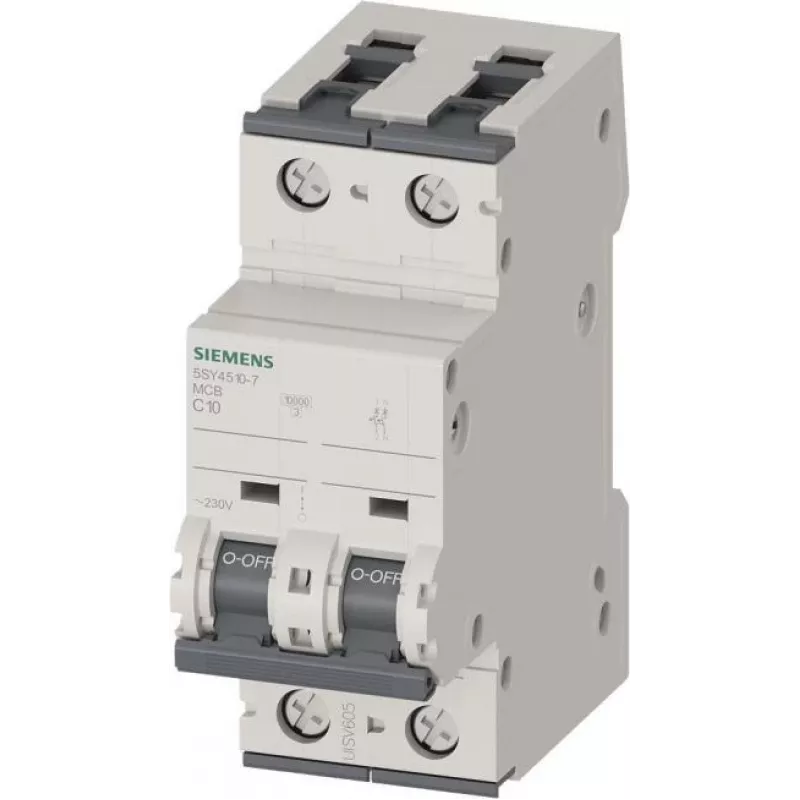

Siemens 5SY45107 MCB 1+N polius C 10A 10kA 230V DIN bėgelis Miniattūrinis grandinės pertraukiklis

Siemens 5SY45107 yra aukštos kokybės miniattūrinis grandinės pertraukiklis (MCB) iš 5SY serijos, skirtas patikimai apsaugai nuo viršsrovių gyvenamosiose ir komercinėse elektros instaliacijose. Su vardine srove 10 A ir išjungimo charakteristika C tipas, jis užtikrina optimalią apsaugą grandinėms su vidutinėmis įsijungimo srovėmis, tokioms kaip apšvietimas ir maži varikliai. 1+N polių konfigūracija apima perjungiamą nulį, užtikrinant saugų atjungimą. Šis MCB tinka montuoti ant DIN bėgelio ir atitinka EN 60898-1, turi aukštą išjungimo gebą 10 kA esant 230/240 V kintamajai srovei.

Privalumai

Šis Siemens MCB užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, o kompaktiškas dizainas taupo vietą skirstomuosiuose skyduose. C tipo charakteristika tinka programoms su vidutinėmis įsijungimo srovėmis, sumažinant netikrus išjungimus. 1+N polių konstrukcija užtikrina tiek fazės, tiek nulio perjungimą, padidindama saugumą. Dėl aukštos 10 kA išjungimo gebos jis tinkamas naudoti sistemose su didelėmis gedimo srovėmis. Įrenginys lengvai montuojamas ant standartinių DIN bėgelių ir turi varžtines gnybtus saugiam laidų prijungimui.

Tinka

• Gyvenamiesiems ir komerciniams elektros skydams
• Apšvietimo grandinėms
• Mažų variklių apsaugai
• Bendros paskirties apsaugai nuo viršsrovių

Pagrindinės specifikacijos

• Vardinė srovė: 10 A
• Išjungimo charakteristika: C tipas
• Polių skaičius: 1+N (1 polius + perjungiamas nulis)
• Vardinė įtampa: 230/240 V kintamoji srovė
• Vardinė išjungimo geba (Icn): 10 kA (EN 60898-1)
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Mechaninis/elektrinis tarnavimo laikas: 10 000 ciklų
• Aplinkos temperatūra: nuo -25 iki +45 °C
• Gnybtų tipas: Varžtiniai gnybtai
• Laidininko skerspjūvis (vientisas): 0,75 ... 35 mm²
• Laidininko skerspjūvis (suvytas): 0,75 ... 25 mm²
• Montavimo padėtis: Bet kokia
• Viršįtampio kategorija: III
• Taršos laipsnis: 3
• Energijos ribojimo klasė: 3

Rekomendacijos

Siekiant optimalaus veikimo, įsitikinkite, kad MCB sumontavo kvalifikuotas elektrikas ir kad sistemos trumpojo jungimo galia neviršija 10 kA. Naudokite atitinkamus laidų dydžius, kaip nurodyta techniniuose duomenyse. Šis įrenginys netinka nuolatinės srovės programoms.
