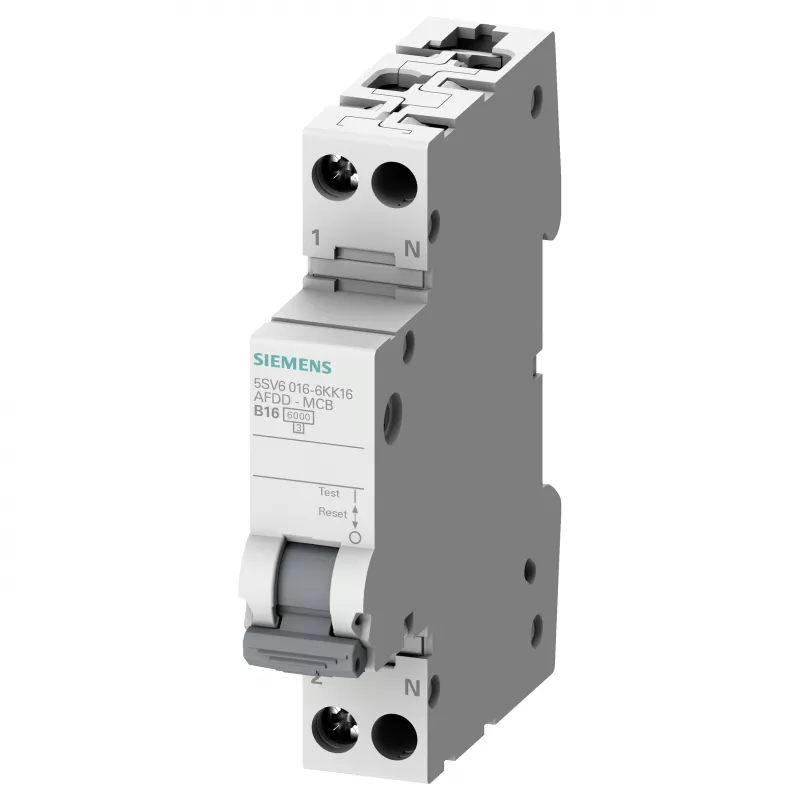

Siemens 5SV6016-6KK16 AFDD/MCB kombinacinis įrenginys B16 2-polių 230V 1TE

Siemens 5SV6016-6KK16 yra kompaktiškas AFDD/MCB kombinacinis įrenginys, skirtas apsaugoti elektros grandines nuo perkrovų, trumpųjų jungimų ir lankinių gedimų. Šis 2-polių (1P+N) įrenginys, kurio vardinė srovė 16 A ir B atjungimo charakteristika, idealiai tinka gyvenamosioms ir komercinėms patalpoms, kuriose reikalinga papildoma apsauga nuo gaisro. Jis sujungia lankinių gedimų detektorių (AFDD) ir miniatiūrinį grandinės pertraukiklį (MCB) viename 1 modulio pločio (1TE) korpuse, taupydamas vietą skirstomuosiuose skyduose.

Privalumai

Integruotas lankinių gedimų aptikimas užtikrina ankstyvą įspėjimą ir atjungimą pavojingų nuosekliųjų ar lygiagrečiųjų lankinių gedimų atveju, sumažindamas elektros gaisrų riziką. B charakteristika užtikrina greitą atjungimą varžinėms ir mažoms indukcinėms apkrovoms. Montavimas ant DIN bėgelio supaprastina įrengimą, o varžtiniai gnybtai leidžia saugiai prijungti laidus iki 16 mm².

Tinka

• Galutinių grandinių apsaugai gyvenamuosiuose pastatuose
• Komercinėms instaliacijoms, kurioms reikalinga apsauga nuo lankinių gedimų
• Esamų skirstomųjų skydu modernizavimui su papildoma sauga
• Grandinėms, maitinančioms apšvietimą, kištukinius lizdus ir smulkius prietaisus

Pagrindinės specifikacijos

• Įrenginio tipas: AFDD/MCB kombinacija
• Vardinė srovė: 16 A
• Atjungimo charakteristika: B
• Polių skaičius: 2-polių (1P+N)
• Vardinė įtampa (AC): 230 V
• Vardinis dažnis: 50/60 Hz
• Vardinė jungimo galia (Icn): 6 kA (EN 60898-1)
• Lankinių gedimų aptikimas: nuoseklieji ir lygiagretieji lankiniai gedimai
• Montavimas: DIN bėgelis (EN 60715)

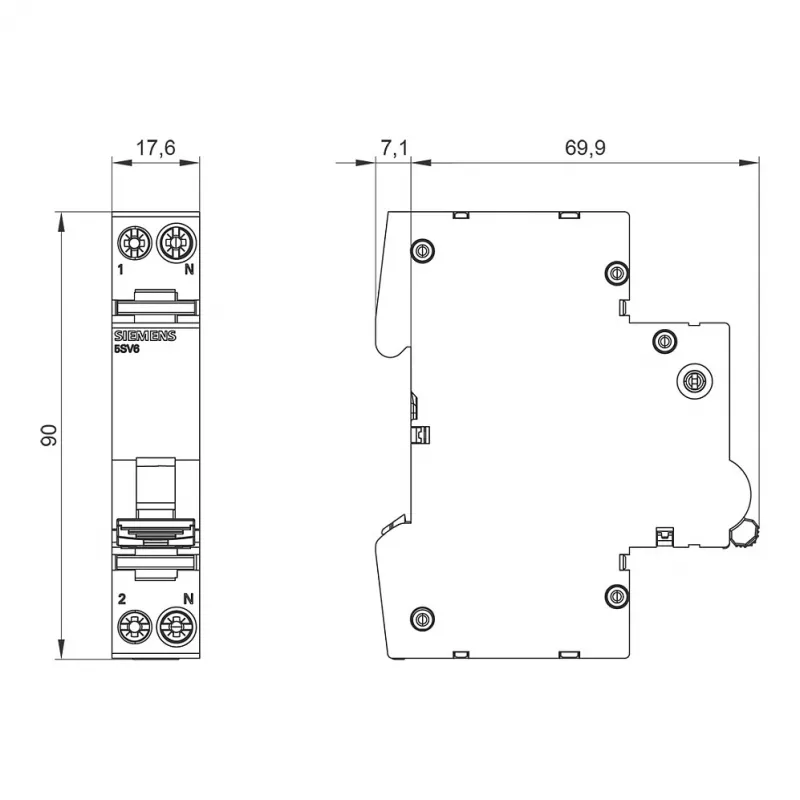

• Modulio plotis: 1 MW (1TE)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su prijungtais laidais)
• Aplinkos temperatūra: nuo -25 °C iki +55 °C
• Elektrinis tarnavimo laikas: 10 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 20 000 perjungimo ciklų
• Viršįtampio kategorija: III
• Taršos laipsnis: 2
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (kieti/suvyti laidai): 0,75 ... 16 mm²
• Standartai: IEC 62606, EN 60898-1

Rekomendacijos

Siekiant visapusiškos apsaugos nuo gaisro, šį AFDD/MCB derinkite su nuotėkio srovės apsaugos įtaisu (RCD) prieš jį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite tinkamą montavimą, atliekamą kvalifikuoto elektriko.
