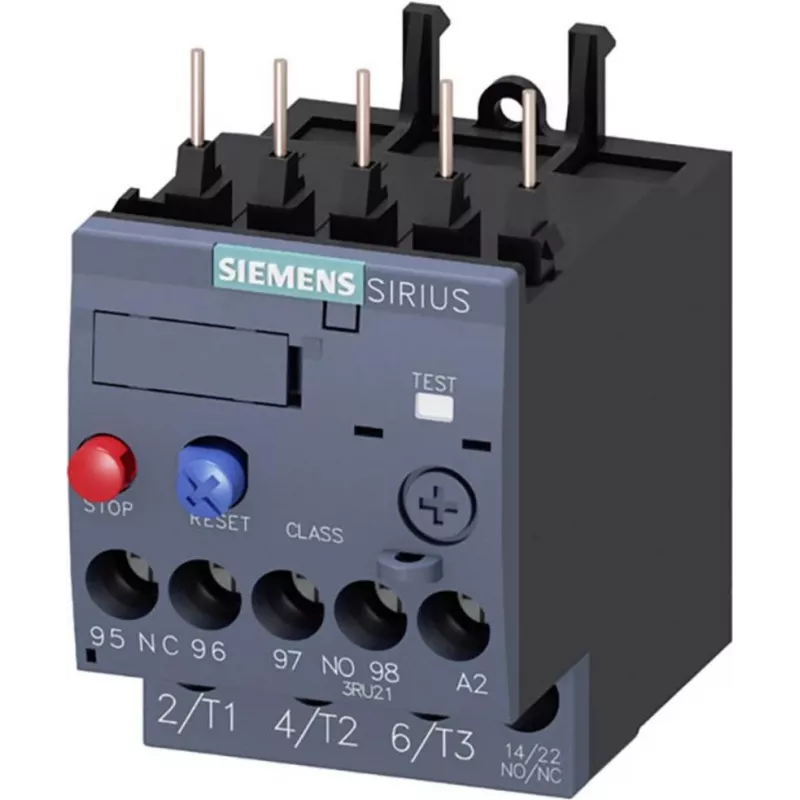

Siemens 3RU2116-4AB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, S00, varžtiniai gnybtai, 1NO+1NC

Elektros varikliai dažnai susiduria su perkaitimo rizika dėl perkrovų, fazių gedimo ar užstrigusio rotoriaus. Siemens 3RU2116-4AB0 šiluminė perkrovos relė užtikrina patikimą apsaugą trifaziams varikliams iki 1,6 A, prailgindama tarnavimo laiką ir sumažindama prastovą. Ši kompaktiška S00 dydžio relė montuojama tiesiai ant Siemens kontaktorų, sukuriant vietą taupančią variklio paleidimo sprendimą.

Kam skirta

Ši relė idealiai tinka skydų gamintojams, techninės priežiūros inžinieriams ir OEM gamintojams, kuriems reikalinga patikima variklių apsauga pramoninėse valdymo sistemose, konvejerių pavarose, siurbliuose ir ventiliatoriuose. Ji tinka programoms, kuriose varikliai veikia 1,1–1,6 A diapazone ir reikalauja 10 klasės suveikimo charakteristikų.

Pagrindinės savybės

• Reguliuojamas srovės nustatymas nuo 1,1 A iki 1,6 A, užtikrinantis tikslią apsaugą nuo perkrovos.
• 10 klasės suveikimo kreivė užtikrina greitą reakciją į perkrovas, leidžiant normalų variklio paleidimą.
• Tiesioginis montavimas ant S00 kontaktorų taupo laidus ir skydo vietą.
• Varžtiniai gnybtai tiek pagrindinėms, tiek pagalbinėms grandinėms užtikrina saugias, vibracijai atsparias jungtis.
• 1 NO + 1 NC pagalbiniai kontaktai, skirti būsenos signalizacijai ir valdymo blokavimui.
• Rankinis/automatinis atstatymas, pasirenkamas pagal programos reikalavimus.
• Fazės gedimo jautrumas apsaugo nuo vienfazės būklės.
• IP20 gnybtų apsauga, užtikrinanti saugų veikimą uždarose skydinėse.

Specifikacijos

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: 10 klasė
• Dydis: S00
• Montavimas: Tiesioginis montavimas ant kontaktorų
• Polių skaičius: 3
• Pagrindinės grandinės prijungimas: Varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: Varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Perkrovos atleidimo tipas: Šiluminis
• Atstatymo funkcija: Rankinis/automatinis pasirenkamas
• Apsaugos klasė: IP20 (gnybtai)
• Standartas: IEC 60947-4-1

Patarimai

Nustatykite srovės reguliavimo ratuką į variklio visos apkrovos srovę, kad apsauga būtų optimali. Jei norite automatinio paleidimo po suveikimo, pasirinkite automatinį atstatymą; jei reikia rankinio įsikišimo, pasirinkite rankinį atstatymą. Visada įrenkite relę tinkamame korpuse, kad būtų išlaikyta IP20 apsauga ir išvengta atsitiktinio kontakto su įtampingaisiais gnybtais.
