SHUTTLE WLN-M22 WLAN rinkinys — Intel AX210 M.2 Wi-Fi 6E (trijų dažnių 2,4/5/6 GHz) su Bluetooth 5.2 ir 2x2 išorinėmis antenomis

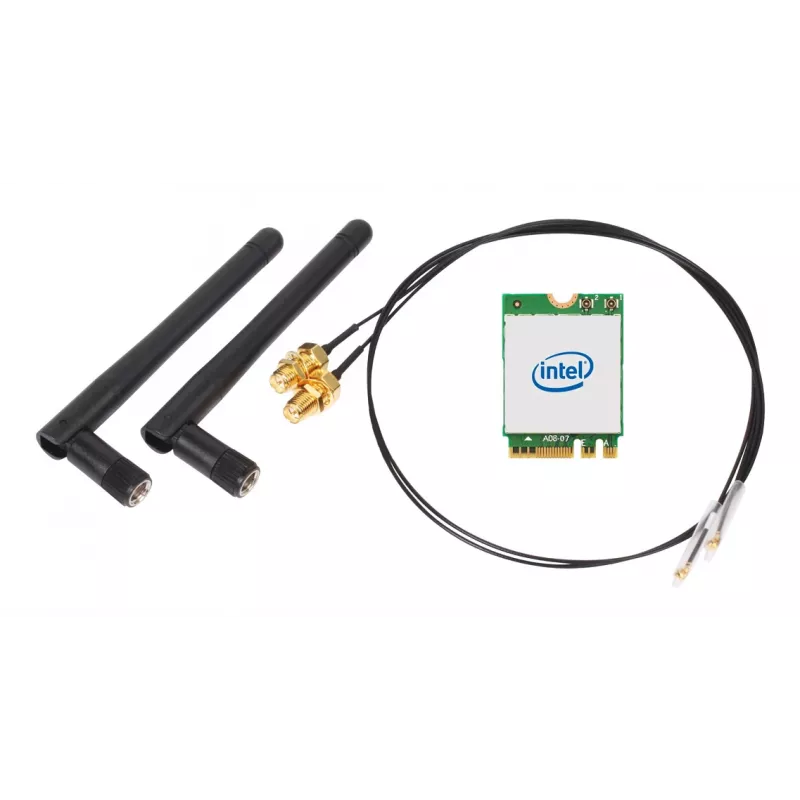

SHUTTLE WLN-M22 yra WLAN/Bluetooth komplektas, kuriame yra Intel AX210 M.2-2230 kortelė, antenų kabeliai ir dvi išorinės 2x2 antenos, užtikrinančios geresnį priėmimą mažos formos ir Cube tipo kompiuteriuose. Modulis palaiko trijų dažnių Wi-Fi 6E (2,4 / 5 / 6 GHz), teorinis pralaidumas iki 2400 Mbit/s, ir integruotą Bluetooth 5.2, tai yra kompaktiškas vidinis atnaujinimo kelias sistemoms su M.2 lizdu.

Privalumai

WLN-M22 suteikia trijų dažnių Wi-Fi 6E galimybę, leidžiančią naudoti naują 6 GHz dažnių juostą ten, kur ji prieinama, ir mažinančią trukdžius perpildytose aplinkose. Naudojant Intel AX210 technologiją ir palaikant 2x2 erdvinius srautus, rinkinys sujungia didelius belaidžius duomenų perdavimo greičius iki 2400 Mbit/s ir modernų Bluetooth 5.2 ryšį vienoje M.2 kortelėje. Pridedamos išorinės antenos ir kabeliai pagerina signalo priėmimą Cube tipo kompiuteriams ir kitiems mažiems korpusams, kuriuose vidinis antenų išdėstymas yra ribotas.

Tinka

Kada gali netikti

Šiam rinkiniui reikalingas laisvas M.2-2230 lizdas su tinkamu raktu ir vidiniais antenų maršrutais; tai nėra USB ar PCIe adapteris. Sistemos be M.2 lizdo arba be BIOS palaikymo WLAN moduliams gali nepriimti kortelės. Maksimalus našumas priklauso nuo maršruto parinktuvo / prieigos taško galimybių ir aplinkos veiksnių; jei tinklo infrastruktūra nepalaiko Wi-Fi 6E arba 2x2 veikimo, didesnių pralaidumo verčių nepasieksite.

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite Intel AX210 M.2-2230 kortelę į laisvą pagrindinės plokštės M.2 lizdą, laikydamiesi sistemos gamintojo instrukcijų, ir pritvirtinkite kortelę tinkamu varžtu. Nutieskite ir prijunkite pridedamus antenų kabelius prie kortelės antenų jungčių, tada išdėstykite išorines antenas optimaliam priėmimui už korpuso arba ant jo ten, kur signalas stipriausias. Baigę aparatinės įrangos diegimą, paleiskite sistemą, įdiekite reikiamas tvarkykles iš sistemos tiekėjo arba „Intel“, jei jų nepateikia operacinė sistema, ir sukonfigūruokite belaidžius tinklus bei „Bluetooth“ susiejimą per OS tinklo ir „Bluetooth“ nustatymus.

Ką apsvarstyti prieš perkant

Rekomendacijos

Norint geriausių rezultatų, išorines antenas pastatykite atokiau nuo didelių metalinių objektų ir nukreipkite taip, kad sumažėtų kliūčių; užtikrinkite, kad jūsų prieigos taškas palaiko 802.11ax ir 6 GHz, norint didžiausio greičio. Nuolat atnaujinkite tvarkykles ir laikykitės „Shuttle“ diegimo Cube sistemoms nurodymų, kad išvengtumėte suderinamumo problemų.
