SHELLY 120A srovės transformatoriaus energijos skaitiklis CT

Didelės srovės grandinių stebėjimas dažnai reiškia didelius matuoklius, sudėtingą laidų sujungimą arba tikslumo praradimą. SHELLY 120A srovės transformatoriaus energijos skaitiklis CT išsprendžia šią problemą, nes užtikrina tikslų, realaus laiko energijos stebėjimą dviem nepriklausomiems kanalams, naudodamas skeltos šerdies CT spaustukus, kurie montuojami nepertraukiant maitinimo. Idealus apatiniam matavimui, saulės energijos stebėjimui ar pramoninei įrangai, jis suteikia profesionalaus lygio matavimus bet kurioje „Wi-Fi“ erdvėje.

Kam jis skirtas

Elektrikams, patalpų valdytojams ir išmaniųjų namų entuziastams, kuriems reikia stebėti dideles apkrovas – šilumos siurblius, elektromobilių įkroviklius, dirbtuvių mašinas – arba norintiems gauti išsamius energijos duomenis kiekvienai grandinei. Jei reikia stebėti suvartojimą, aptikti per didelį suvartojimą arba integruotis su automatizavimo platformomis, šis įrenginys tai užtikrina.

Pagrindinės funkcijos

• Dviejų kanalų matavimas: Vienu metu stebėkite dvi atskiras grandines, kurių kiekviena iki 120A, su komplekte esančiais skeltos šerdies CT spaustukais.
• Didelis tikslumas: B klasės (EN 50470-3) / 1 klasės (IEC 62053-21) matavimas užtikrina patikimus duomenis atsiskaitymui ar optimizavimui.
• Išsamūs parametrai: Realaus laiko galia, bendra energija, įtampa, srovė, galios koeficientas ir dažnis – viskas pasiekiama vietoje arba per debesį.
• Įmontuota energijos istorija: Įrenginyje saugo iki 365 dienų duomenų, todėl neprarasite įžvalgų per tinklo sutrikimus.
• Apsauga nuo per didelio suvartojimo: Nustatykite slenksčius ir gaukite įspėjimus arba suaktyvinkite veiksmus, kai srovė viršija saugias ribas.
• Potencialiai laisvas relės išėjimas: Vienas sausas kontaktas (maks. 2A, 230V AC) išoriniams įrenginiams valdyti pagal išmatuotas vertes.
• Lanksti integracija: Veikia su MQTT, REST API, Shelly Cloud ir Home Assistant, kad automatizavimas būtų sklandus.
• Platus įtampos diapazonas: Veikia nuo 110V iki 230V AC, apima daugumą gyvenamųjų ir lengvų komercinių sistemų.

Specifikacijos

• Maitinimas: AC 110-230V, 50/60Hz
• Maksimali srovė kanalui: 120A (su komplekte esančiais CT spaustukais)

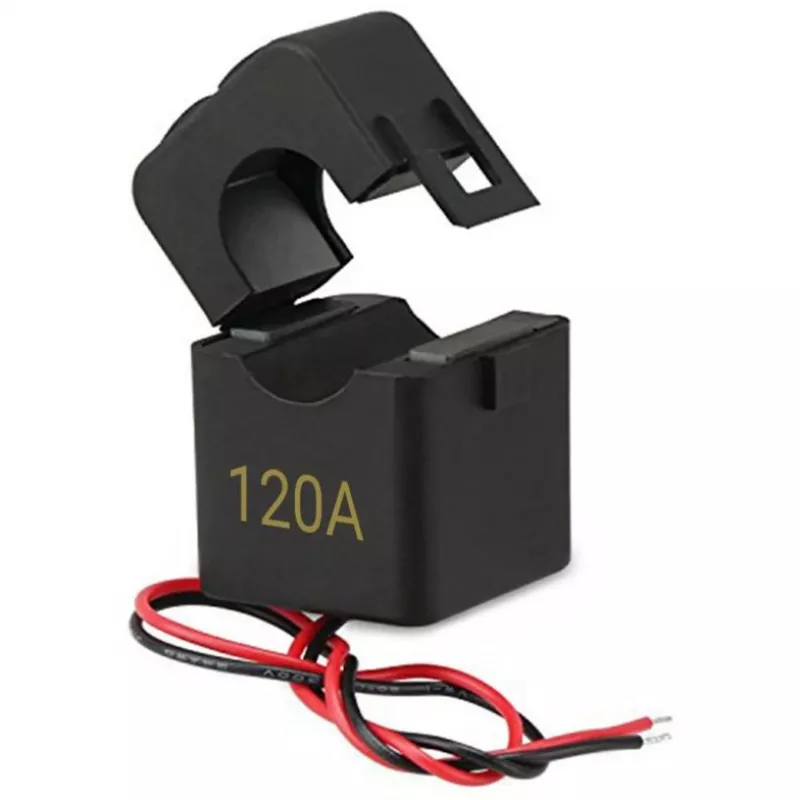

• Komplekte esantys CT spaustukai: 2x 120A skeltos šerdies srovės transformatoriai
• Relės išėjimas: 1x potencialiai laisvas kontaktas (maks. 2A, 230V AC)
• Belaidis protokolas: Wi-Fi 802.11 b/g/n (2.4GHz)
• Darbinė temperatūra: -40°C iki 40°C
• Energijos suvartojimas: < 1W
• Energijos istorija: Iki 365 dienų įmontuota
• Matavimo parametrai: Realaus laiko galia, bendra energija, įtampa, srovė, galios koeficientas, dažnis
• Matavimo tikslumas: B klasė (EN 50470-3) / 1 klasė (IEC 62053-21)
• Integracija: MQTT, REST API, Shelly Cloud, Home Assistant
• Apsauga nuo per didelio suvartojimo: Taip
• Įtampos matavimo diapazonas: 110-230V AC
• Srovės matavimo diapazonas: 0-120A kanalui
• Montavimas: Montavimas ant sienos / suderinamas su DIN bėgeliu (su pasirenkamu priedu)
• Matmenys (pagrindinis blokas): 39 x 23 x 14 mm
• Svoris (pagrindinis blokas): 62g
• Sertifikatai: CE, RoHS
• Programinės įrangos atnaujinimai: Per orą (OTA)

Patarimai

Kad tikslumas būtų geriausias, įsitikinkite, kad CT spaustukai yra visiškai uždaryti aplink laidininką ir nėra sumontuoti šalia stiprių magnetinių laukų. Naudokite įmontuotą relę, kad atjungtumėte apkrovą, kai aptinkamas per didelis suvartojimas, arba suaktyvintumėte aliarmą. Sujunkite su Shelly išmaniuoju kištuku, kad galėtumėte visiškai valdyti mažesnių įrenginių energiją tame pačiame tinkle.
