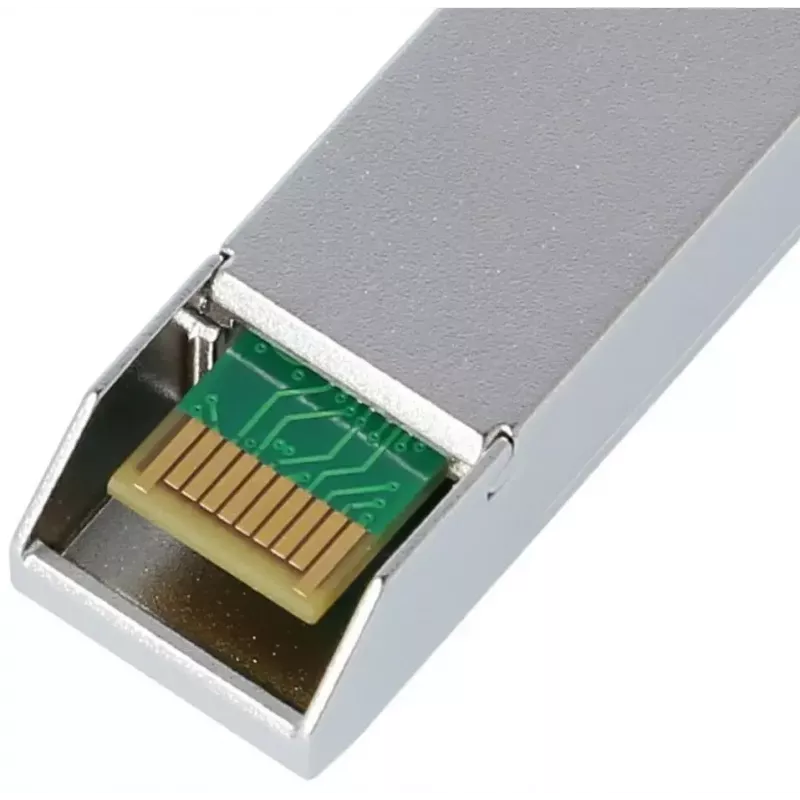

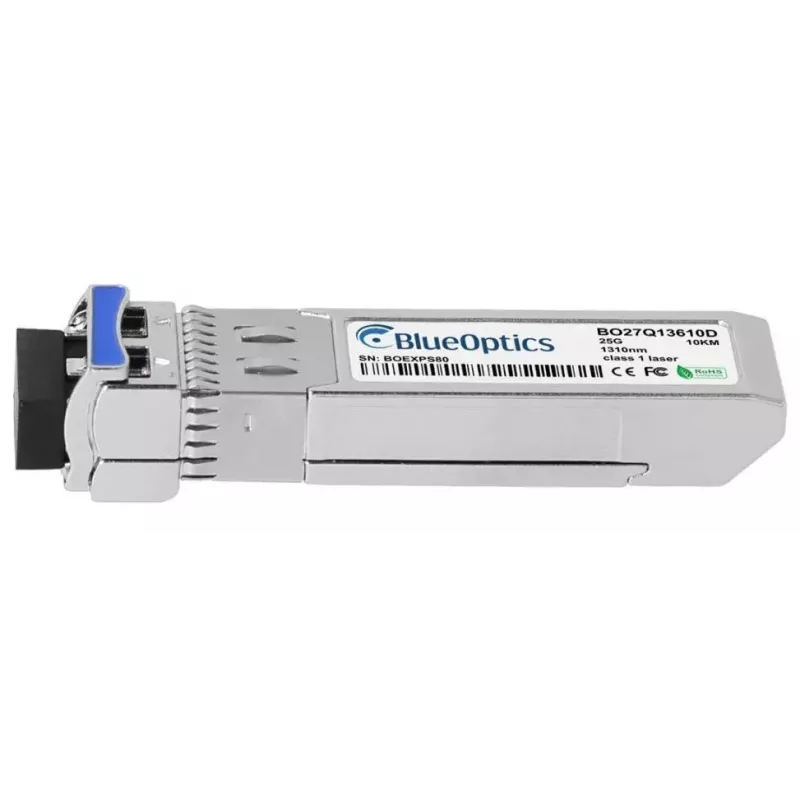

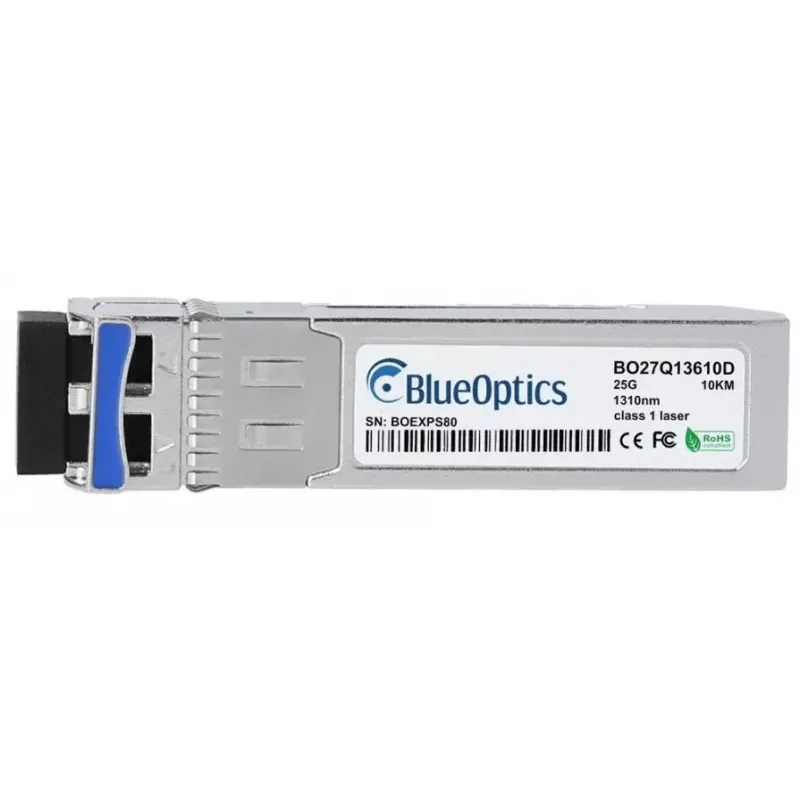

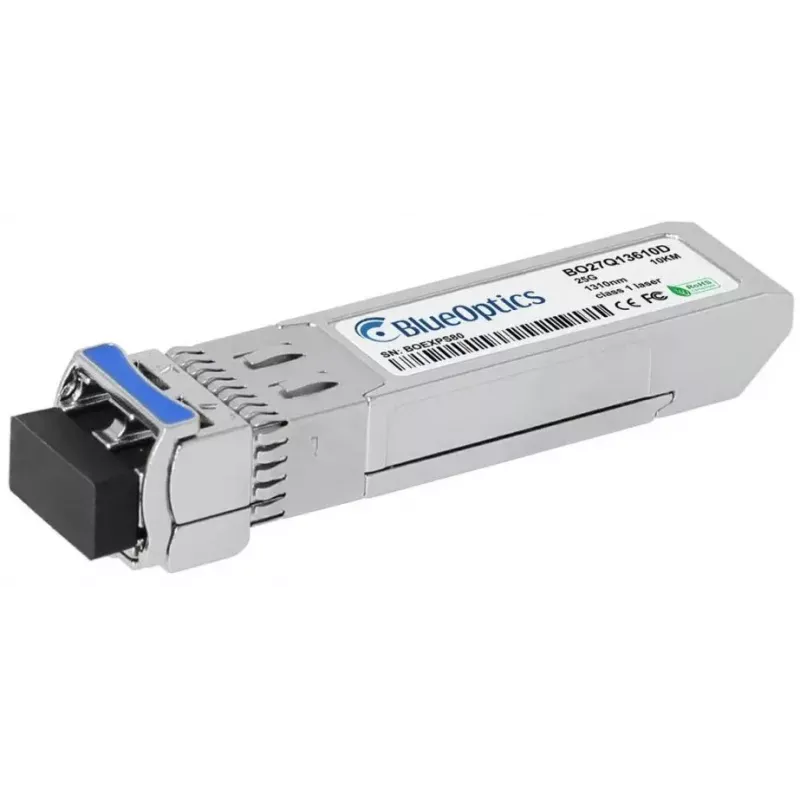

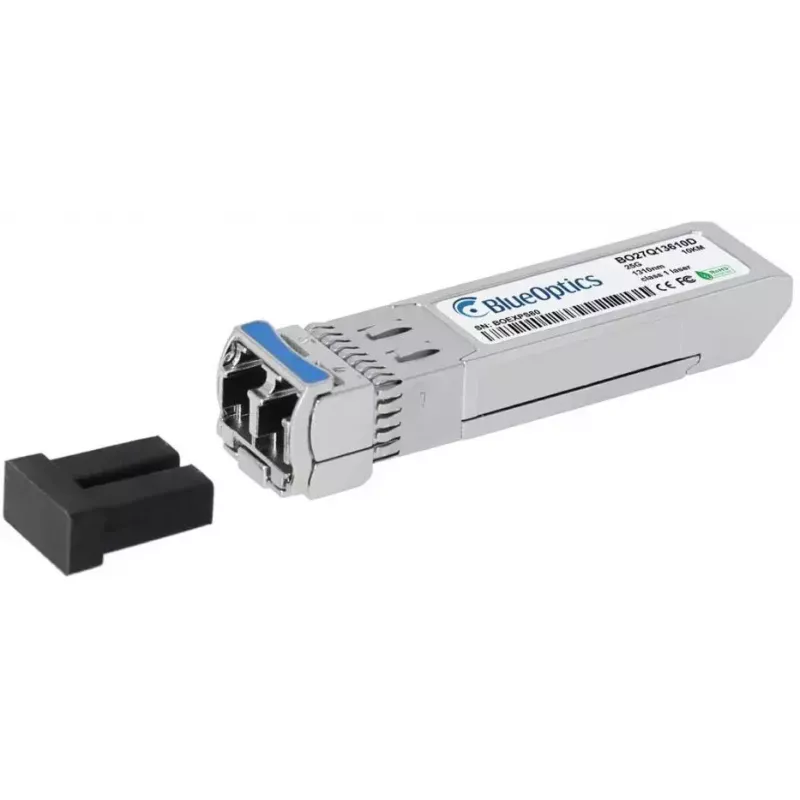

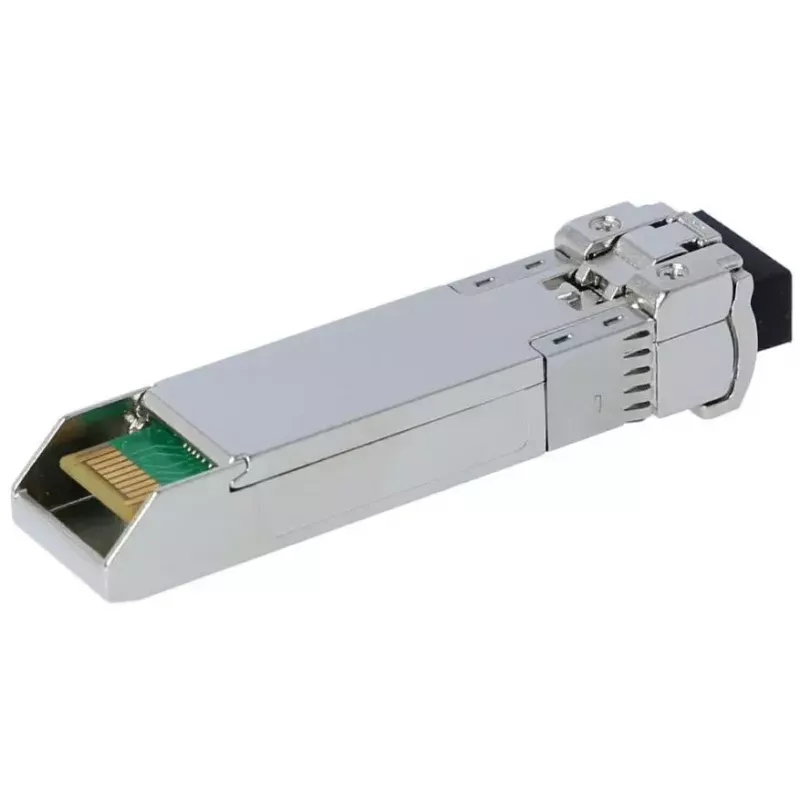

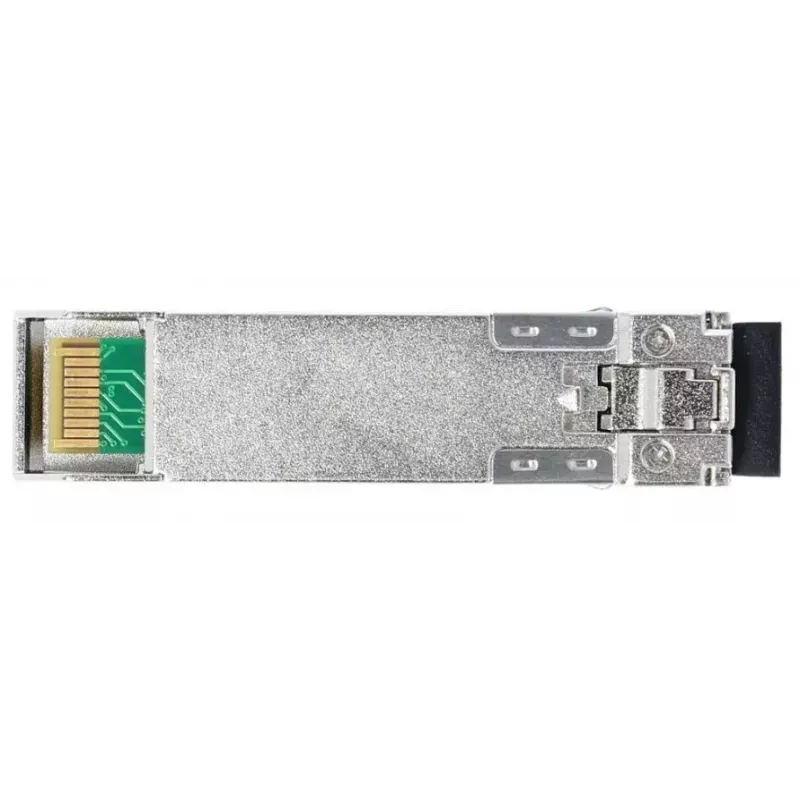

SFP28 siųstuvo-imtuvo modulis BlueOptics 10504-BO 25000 Mbit/s 1310 nm

BlueOptics 10504-BO SFP28 siųstuvo-imtuvo modulis skirtas 25G optinio duomenų perdavimo linijoms, naudojančioms vienmodį pluoštą. Palaikantis maksimalią 25000 Mbit/s duomenų perdavimo spartą ir veikiantis 1310 nm bangos ilgiu, šis kompaktiškas sidabrinis SFP28 modulis turi įstatomą LC dvipusę sąsają, suderinamą su MSA apibrėžtais SFP28 prievadais. Jis lengvas (apie 20 g) ir atitinka RoHS reikalavimus, skirtas integruoti į tinklo įrangą, priimančią 25G SFP28 LR optiką.

Privalumai

Modulis palaiko 25GBASE-LR signalizaciją taškas–taškas optinėms jungtims tipiniais vienmodžio pluošto atstumais ir įgyvendina standartines SFP28 elektrines bei mechanines specifikacijas, užtikrinančias platų suderinamumą. Sukurtas ir išbandytas veikti platformose, palaikančiose atitinkamą 25G LR siųstuvą-imtuvą, jame įdiegtas skaitmeninis diagnostikos stebėjimas (DDM/DOM), realiuoju laiku teikiantis maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros ataskaitas, kai priimančioji įranga šias funkcijas palaiko. Kompaktiška forma ir standartizuota LC dvipusė jungtis leidžia vienu metu siųsti ir priimti atskirais pluoštais.

Tinka

• 25 Gigabit Ethernet aukštynkryptėms jungtims ir serverio–komutatoriaus jungtims
• Fibre Channel per Ethernet (FCoE) ir didelės spartos saugyklų jungtims
• Tolimojo nuotolio vienmodžio taškas–taškas jungtims miestelių ir duomenų centrų tinkluose
• Naudojimui komutatoriuose, maršrutizatoriuose, saugyklų sistemose ir kitoje su MSA suderinamoje tinklo įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: SFP28 (LC dvipusė jungtis)
• Maksimali duomenų perdavimo sparta: 25 000 Mbit/s (25G)
• Optinis bangos ilgis: 1310 nm (TX/RX)
• Pluošto tipas: skirtas vienmodžiam pluoštui (SMF)
• Tipinis jungties atstumas: sukurtas tolimojo nuotolio LR taikymams (iki kelių kilometrų, priklausomai nuo pluošto ir sistemos)
• Formos svoris: apie 0,02 kg
• Atitiktis: RoHS; su MSA suderinamos elektrinės ir mechaninės specifikacijos

Kaip naudoti

Įstatykite SFP28 modulį į suderinamą SFP28 prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, išjungę įrenginį arba vadovaudamiesi priimančiojo gamintojo karšto prijungimo instrukcijomis. Prijunkite LC dvipusius vienmodžio pluošto pataisų laidus prie modulio LC jungties, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Patikrinkite jungties būseną ir suderėtą spartą priimančiajame įrenginyje ir įjunkite DDM/DOM stebėjimą valdymo sąsajoje, jei aparatinė įranga palaiko, kad matytumėte modulio diagnostiką. Jei reikia, vadovaukitės priimančiojo gamintojo rekomendacijomis dėl programinės aparatinės įrangos ar tvarkyklių suderinamumo.

Rekomendacijos

Naudokite kokybiškus vienmodžio pluošto pataisų laidus ir, kur taikoma, pataisų skydus, kad užtikrintumėte optimalų optinį veikimą ir pasiekiamumą. Patvirtinkite, kad tikslinė aparatinė įranga aiškiai palaiko 25G SFP28 LR optiką ir kad bet kokie gamintojo užrakinimo ar modulio patvirtinimo nustatymai leidžia trečiųjų šalių siųstuvus-imtuvus. Periodiškai stebėkite DDM vertes, kad aptiktumėte galimą galios ar temperatūros pablogėjimą, ir atlikite jungčių valymą kaip įprastinės priežiūros dalį.
