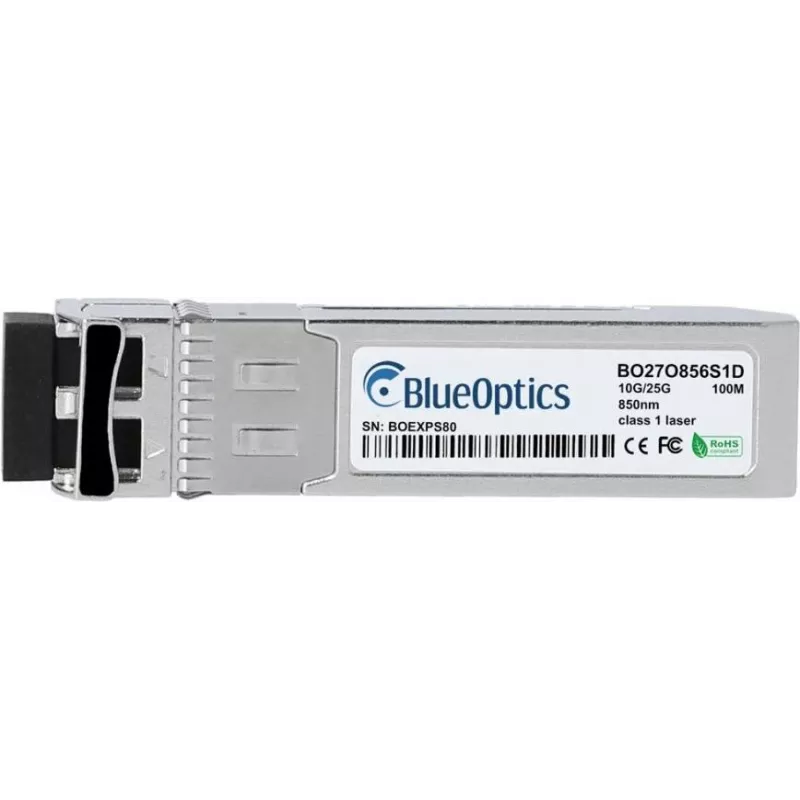

SFP28 siųstuvas-imtuvas BlueOptics AFBR-735JAMZ-BO 25000 Mbit/s 850 nm

„BlueOptics AFBR-735JAMZ-BO“ yra SFP28 šviesolaidinis siųstuvas-imtuvas, skirtas trumpojo nuotolio 10/25GBASE-SR programoms. Jis palaiko iki 25000 Mbit/s duomenų perdavimo spartą per daugiamodį šviesolaidį, esant 850 nm bangos ilgiui, ir naudoja LC dvipusę jungtį. Modulis tiekiamas sidabriniame korpuse, yra kompaktiškos SFP28 formos ir sveria 40 g. Jis atitinka CE, FCC ir RoHS standartus, o numatomas MTBF yra 3 000 000 valandų.

Privalumai

Modulis užtikrina vienalaikį siuntimą ir priėmimą su standartus atitinkančiomis LC dvipusėmis jungtimis ir yra suderinamas su įprastomis „Broadcom“ pagrįstomis aparatinės įrangos platformomis. Jis įgyvendina skaitmeninį diagnostikos stebėjimą (DDM/DOM), atitinkantį SFF-8472, realiuoju laiku stebint maitinimo įtampą, lazerio srovę, optinę išėjimo/įėjimo galią ir temperatūrą. Komponentai parenkami taip, kad atitiktų MSA reikalavimus, užtikrinant sąveiką, stabilų optinį veikimą per daugiamodį šviesolaidį ir ilgą tarnavimo laiką.

Tinka

• Trumpo nuotolio didelės spartos jungtims tarp jungiklių ir maršrutizatorių duomenų centruose
• Serverio-jungiklio ir jungiklio-jungiklio aukštutinėms jungtims 10G/25G greičiu
• Sandėliavimo sistemoms ir SAN tinklams, kuriems reikalingos mažos delsos optinės jungtys
• Matavimo ir testavimo įrangai, palaikančiai SFP28 SR modulius

Pagrindinės specifikacijos

• Formos faktorius: SFP28 (LC dvipusė)
• Duomenų sparta: iki 25 Gbit/s
• Bangos ilgis: 850 nm
• Maksimalus perdavimo atstumas per daugiamodį šviesolaidį: 100 m
• Jungties tipas: LC
• Spalva: sidabrinė
• Svoris: 0,04 kg
• Skaitmeninis diagnostikos stebėjimas: suderinamas su SFF-8472
• Standartų atitiktis: CE, FCC, RoHS
• MTBF: 3 000 000 valandų

Kaip naudoti

Įdiekite SFP28 siųstuvą-imtuvą į SFP28 suderinamą prievadą palaikomoje tinklo įrangoje pagal įrenginio gamintojo instrukcijas, užtikrindami, kad modulis būtų visiškai įstatytas, kol fiksatorius užsifiksuos. Prijunkite LC dvipusius daugiamodžius šviesolaidinius laidus prie siųstuvo-imtuvo, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM stebėjimą valdymo sąsajoje, kad matytumėte realaus laiko diagnostines vertes. Saugiam naudojimui venkite liesti optines sąsajas ir laikykite apsauginius dulkių dangtelius iki prijungimo.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį optimaliam 25G veikimui iki nurodyto 100 m atstumo, o siųstuvą-imtuvą derinkite su atitinkamais LC dvipusiais laidais ir suderinama „Broadcom“ pagrįsta aparatine įranga, kad užtikrintumėte sąveiką ir prieigą prie DDM duomenų. Laikykite ir tvarkykite modulį laikydamiesi pramoninių ESD atsargumo priemonių ir laikykite jungtis švarias, kad išlaikytumėte signalo kokybę.
