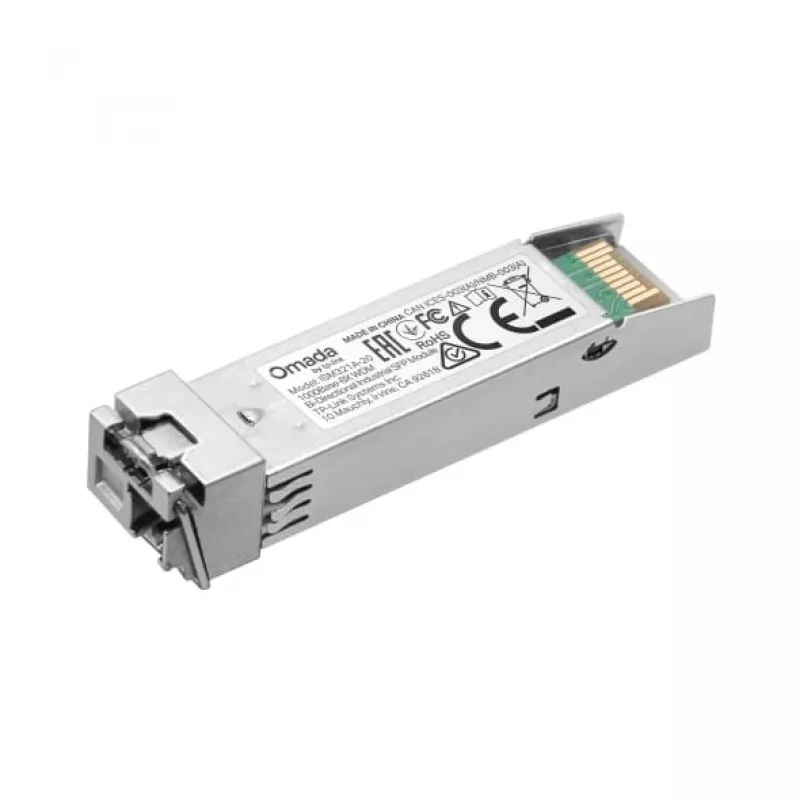

SFP šviesolaidinis siųstuvas-imtuvas TP-LINK ISM321A-20 WDM dvikryptis 20 km vienmodis LC 1,25 Gb/s

TP-LINK ISM321A-20 yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodžio LC (UPC) jungtims. Jis palaiko dvikryptį WDM perdavimą viena skaidula 1,25 Gb/s greičiu (IEEE 802.3z) ir yra karšto keitimo, sukurtas 9/125 µm skaidulai, pasiekiantis iki 20 km. Modulis veikia nuo 3,3 V įėjimo ir yra pritaikytas plačiam temperatūrų bei drėgmės diapazonui, tinkamas tinklo įrangai, pvz., komutatoriams ir maršrutizatoriams.

Privalumai

Modulis siūlo karšto keitimo galimybę, kad būtų lengva pakeisti vietoje, neišjungiant įrangos, suderinamumą su vienmodžio 9/125 µm skaidula ir LC (UPC) jungtimi, tinkama įprastam įmonių kabelių sujungimui. Jis palaiko maksimalų 20 km atstumą 1,25 Gb/s duomenų perdavimo sparta ir atitinka IEEE 802.3z standartus. Kompaktiški matmenys ir žemo profilio konstrukcija leidžia montuoti standartiniuose SFP prievaduose.

Tinkamas

• Optinių ryšių tarp komutatorių ir maršrutizatorių plėtimui vienmodžiu šviesolaidžiu
• Taškas–taškas šviesolaidinėms jungtims iki 20 km
• Tinklo aukštynkrypčių atnaujinimui iki 1,25 Gb/s naudojant SFP lizdus

Pagrindinės specifikacijos

• Formos veiksnys: SFP šviesolaidinis siųstuvas-imtuvas
• Duomenų perdavimo sparta: 1,25 Gbps (1250 Mbit/s)
• Perdavimo tipas: Dvikryptis WDM vienmodžiu šviesolaidžiu
• Palaikoma skaidula: Vienmodė, 9/125 µm
• Jungtis: LC (UPC)
• Maksimalus perdavimo atstumas: 20 000 m
• Sąsaja: 1,25 Gigabit Ethernet (IEEE 802.3z)
• Įėjimo įtampa: 3,3 V
• Darbinės temperatūros diapazonas: nuo -40 iki 85 °C
• Darbinė santykinė drėgmė: 5–85%
• Matmenys (P×G×A): 56,4 × 13,4 × 11 mm

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamą SFP prievadą komutatoriuje ar maršrutizatoriuje, kol užsifiksuos. Prijunkite LC šviesolaidinį pataisos laidą prie modulio LC (UPC) jungties, užtikrindami teisingą išlygiavimą dvikryptėms WDM poroms. Modulis yra karšto keitimo, todėl keitimas ar montavimas gali būti atliekamas neišjungiant priimančiojo įrenginio. Patikrinkite ryšio būseną tinklo įrenginio valdymo sąsajoje ir įsitikinkite, kad siųstuvas-imtuvas suderinamas su priimančiąja įranga.

Rekomendacijos

Naudokite vienmodę 9/125 µm skaidulą su LC (UPC) jungtimis ir palaikykite tinkamą skaidulų švarą. Neviršykite nurodytų temperatūros ir drėgmės diapazonų ir laikykitės gamintojo nurodymų dėl optinio biudžeto ir jungties planavimo, kad užtikrintumėte patikimas 20 km jungtis.
