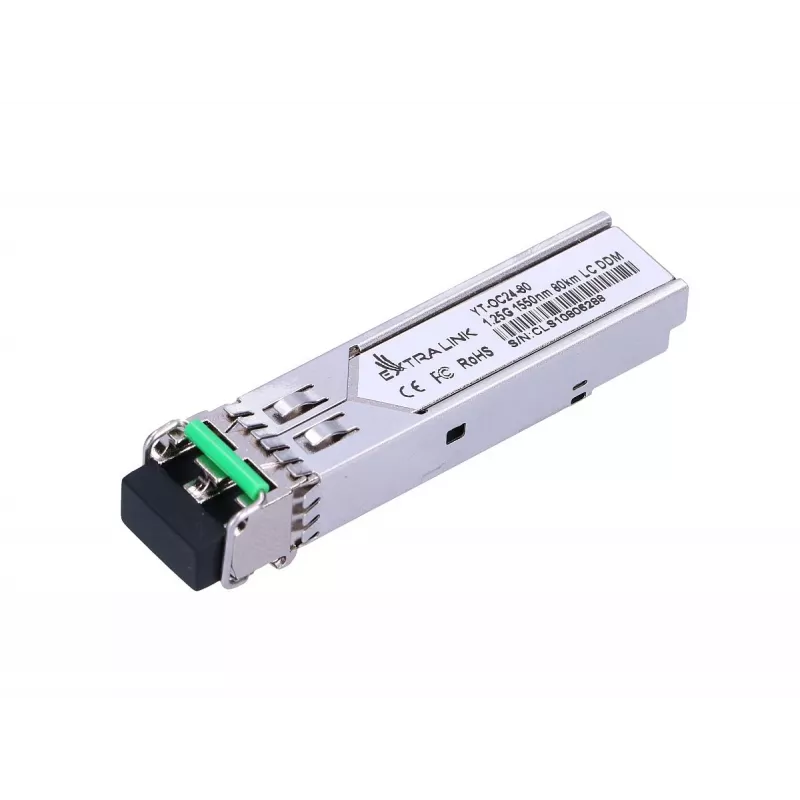

SFP šviesolaidinis siųstuvas-imtuvas Extralink EX.8024 — 1,25 Gbps, vienmodis 1550 nm, LC/UPC, 80 km, DOM

Extralink EX.8024 yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodiams tinklams, kurių duomenų perdavimo sparta iki 1,25 Gbit/s. Modulis siunčia 1550 nm bangos ilgiu ir naudoja LC/UPC dvipusę jungtį, kad palaikytų ilgas nuotolines linijas iki 80 km per vienmodį šviesolaidį. Jame integruotas DFB lazeris ir PIN fotodetektorius, palaikomas skaitmeninis optinis stebėjimas (DOM) realaus laiko diagnostikai, ir jis atitinka atitinkamus SFP MSA ir SFF-8472 standartus bei RoHS ir FCC reikalavimus. Siųstuvas-imtuvas veikia esant vardinei įėjimo įtampai nuo 3,13 iki 3,47 V, o maksimali srovė yra 0,3 A.

Privalumai

Extralink EX.8024 užtikrina patikimą ilgo nuotolio ryšį kompaktiškoje SFP formoje, suderinamoje su standartine tinklo įranga. Įmontuotas DOM suteikia stebimus parametrus, tokius kaip optinė galia ir temperatūra, padedančius nuotolinei diagnostikai. Modulyje naudojamas DFB lazeris stabiliam perdavimui 1550 nm bangos ilgiu, užtikrinantis mažesnį slopinimą ir didesnį atstumą vienmodžiu šviesolaidžiu. Atitiktis SFP MSA ir pramonės standartams užtikrina sąveiką su įvairiais jungikliais ir maršrutizatoriais.

Tinka

• Ilgo nuotolio vienmodžiams šviesolaidiniams ryšiams miesto ir universiteto tinkluose
• Telekomunikacijų magistralinėms linijoms ir operatorių klasės jungtims
• Jungiklių, maršrutizatorių ir optinio transporto įrangos tarpusavio sujungimui
• 1,25 Gbit/s SFP prievadų, kuriems reikalingas 1550 nm bangos ilgis, keitimui arba atnaujinimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos kištukinis)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Bangos ilgis: 1550 nm
• Šviesolaidžio tipas: vienmodis šviesolaidis (SMF)
• Jungtis: LC/UPC dvipusė
• Maksimalus atstumas: iki 80 km (priklausomai nuo šviesolaidžio ir linijos biudžeto)
• Lazerio tipas: DFB
• Fotodetektorius: PIN
• DOM: palaikomas (skaitmeninis optinis stebėjimas)
• Darbinės įtampos diapazonas: 3,13–3,47 V
• Maksimali srovė: 0,3 A
• Standartai: SFP MSA, SFF-8472, atitinka RoHS

Kaip naudoti

Įdiekite Extralink EX.8024 į laisvą SFP lizdą suderinamoje tinklo įrangoje, kai įranga yra išjungta arba laikantis įrangos gamintojo karštojo keitimo procedūros. Prijunkite LC/UPC dvipusius vienmodžius šviesolaidinius laidus, užtikrindami teisingą TX/RX poliškumą. Patikrinkite ryšio būseną ir stebėkite DOM parametrus per pagrindinio įrenginio valdymo sąsają, kad patvirtintumėte optinę galią, temperatūrą ir kitą diagnostiką. Jei reikia rankinio konfigūravimo, įsitikinkite, kad įrangos prievadas sukonfigūruotas atitinkamam greičiui ir dvipusiam režimui.

Rekomendacijos

Naudokite mažų nuostolių vienmodį šviesolaidį ir švarius LC jungtis, kad išlaikytumėte nurodytą atstumą; prieš diegdami patikrinkite linijos biudžetą. Venkite lenkti šviesolaidį daugiau nei rekomenduojami minimalūs lenkimo spinduliai ir naudokite modulį nurodytose įtampos ir srovės ribose. Operatoriaus ar kritinėms linijoms reguliariai stebėkite DOM reikšmes ir atnaujinkite pagrindinių įrenginių programinę įrangą, kad būtų užtikrintas geriausias suderinamumas.
