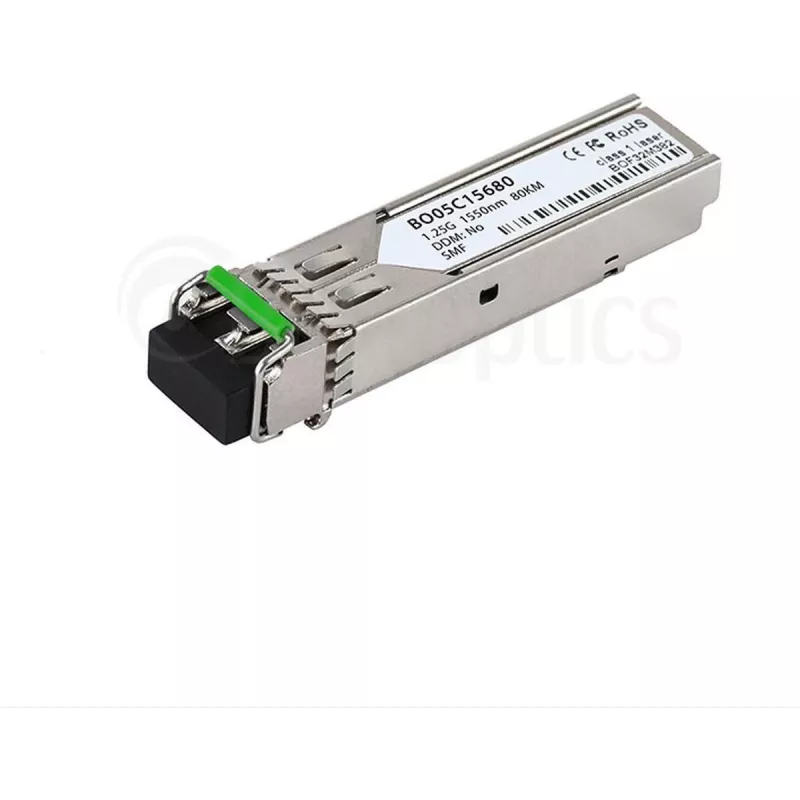

SFP šviesolaidinis siųstuvas-imtuvas CBO SFP-1G-ZX-NV-BO 1.25 Gbps vienmodis 1310/1550 nm

CBO SFP-1G-ZX-NV-BO yra vienmodis SFP šviesolaidinis siųstuvo-imtuvo modulis, užtikrinantis 1,25 Gbps duomenų perdavimą ilgo pasiekiamumo šviesolaidinėms jungtims. Modulis tinka standartiniams SFP prievadams ir atlieka optinio siuntimo/priėmimo funkcijas, tipiškai veikiant bangų ilgių diapazone 1310/1550 nm. Jo kompaktiškas, karšto keitimo formos faktorius leidžia pridėti ar keisti šviesolaidinius prievadus komutatoriuose, maršruto parinktuvuose ir medijos keitikliuose neišjungiant įrangos, užtikrinant patikimą gigabitinį šviesolaidinį ryšį dideliais atstumais.

Privalumai

Siųstuvas-imtuvas palaiko 1,25 Gbps duomenų perdavimo spartą vienmode skaidula, suprojektuotas tolimojo ryšio perdavimui. Suderinamumas su standartiniais SFP lizdais užtikrina platų sąveikumą su tinklo įranga, priimančia SFP formos faktoriaus optiką. Karšto keitimo montavimas supaprastina techninę priežiūrą ir atnaujinimus, leidžiant modulį pakeisti netrikdant sistemos veikimo. Optinių bangų ilgių charakteristikos daro jį tinkamu ilgojo pasiekiamumo jungtims ir banginio tankinimo aplinkoms, kuriose reikalingas 1310 nm ar 1550 nm veikimas.

Tinka

• Gigabitinio eterneto ar šviesolaidinio kanalų jungčių išplėtimui vienmode skaidula dideliais atstumais
• Šviesolaidinių aukštynkrypčių pridėjimui prie komutatorių ir maršruto parinktuvų, turinčių SFP prievadus
• Sugedusių SFP modulių keitimui esamose vienmodės skaidulos instaliacijose
• Integravimui su medijos keitikliais, kad variniai prievadai būtų konvertuojami į vienmodę skaidulą

Pagrindinės specifikacijos

• Formos faktorius: Small Form-factor Pluggable (SFP)
• Duomenų perdavimo sparta: 1,25 Gbps
• Skaidulos tipas: Vienmodė
• Tipiniai bangų ilgiai: 1310 nm / 1550 nm (siuntimas/priėmimas)
• Jungties tipas: LC dvipusė (standartinė SFP vienmodei optikai)
• Karšto keitimo galimybė: Taip
• Darbo aplinka: suprojektuota telekomunikacijų ir įmonių tinklo įrangai

Kaip naudoti

Maitinimo išjungimas nereikalingas įstatant ar išimant, kai montuojama į įrangą, palaikančią karštai keičiamus SFP modulius; tačiau prieš tvarkydami optinius modulius laikykitės pagrindinio įrenginio tiekėjo nurodymų. Įstatykite modulį į tuščią SFP prievadą, kol užsifiksuos, prijunkite LC dvipusius vienmodžius šviesolaidinius komutacinius kabelius, stebėdami teisingą siuntimo/priėmimo orientaciją, ir patikrinkite jungties šviesos diodą/veiklą pagrindiniame įrenginyje. Keisdami esamą modulį, išimkite seną modulį atlaisvindami jo fiksatorių ir švelniai ištraukdami, tada įdiekite naują modulį ir per pagrindinio įrenginio valdymo sąsają ar būsenos indikatorius patvirtinkite jungties derėjimą ir signalo vientisumą.

Rekomendacijos

Šviesolaidinį siųstuvą-imtuvą laikykite už korpuso ir nelieskite optinių jungčių galinių paviršių. Laikykite jungčių dulkių gaubtelius uždėtus, kai modulis neprijungtas, naudokite tinkamą ESD apsaugą tvarkymo metu ir patikrinkite jungties veikimą po įdiegimo. Dėl palaikomų skaidulų tipų, maksimalių jungčių atstumų nurodytais bangų ilgiais ir bet kokios reikalingos optinių siųstuvų-imtuvų suderinamumo konfigūracijos žiūrėkite tinklo įrangos tiekėjo dokumentaciją.
