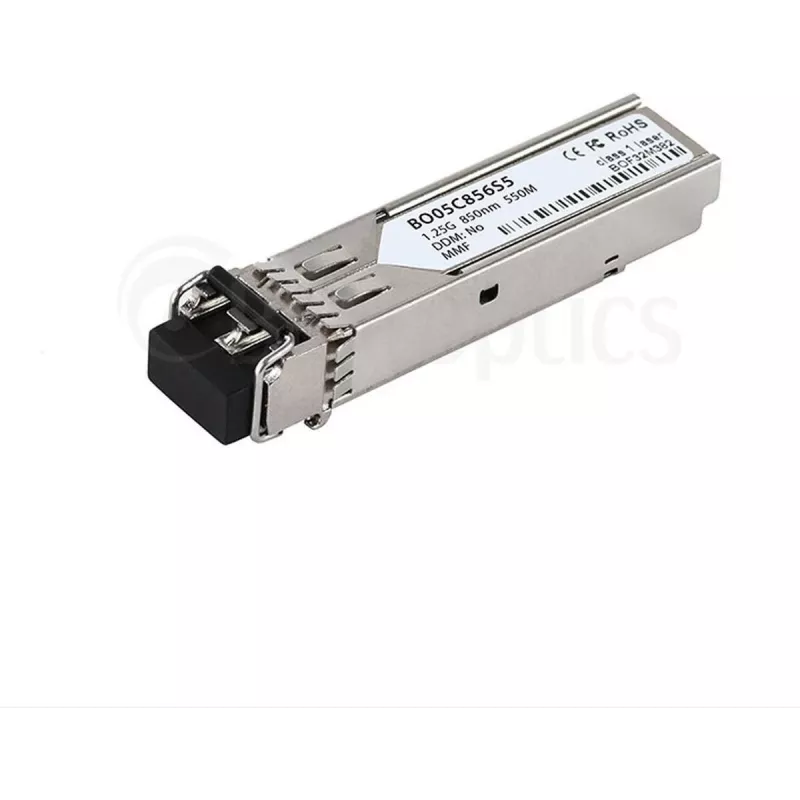

SFP šviesolaidinis siųstuvas-imtuvas CBO AFBR-5701LZ 850nm 550m

SFP šviesolaidinis siųstuvas-imtuvas CBO AFBR-5701LZ 850nm 550m yra kompaktiškas 1G trumpojo nuotolio kelių režimų siųstuvas-imtuvas, skirtas patikimiems duomenų ryšiams LAN, serverių patalpose ir tinklo spintose. Jame naudojamas 850 nm VCSEL šviesos šaltinis ir palaikomas perdavimo atstumas iki 550 metrų per tinkamą kelių režimų šviesolaidį. SFP formos faktorius leidžia karštai prijungti į suderinamus jungiklius, maršrutizatorius ir medijos keitiklius, suteikiant vietą taupančią sąsają šviesolaidiniam ryšiui atnaujinti ar plėsti neišjungiant įrangos.

Privalumai

Šis SFP siųstuvas-imtuvas užtikrina stabilų optinį veikimą trumpojo nuotolio kelių režimų jungtyse, išlaikydamas mažą energijos suvartojimą mažame, standartizuotame korpuse. Karštai keičiamas veikimas supaprastina montavimą ir keitimą. Modulis suderinamas su plačiu SFP prievadų spektru ir tinka tankiose tinklo aplinkose, kur kompaktiška, keičiama optika sumažina prastovų laiką ir supaprastina priežiūrą.

Tinka

• Jungiklių ar maršrutizatorių prievadų atnaujinimui į šviesolaidį įmonės LAN tinkluose
• Serverių prijungimui prie viršutinių ar agregavimo jungiklių
• Šviesolaidiniams ryšiams laidų spintose, duomenų centruose ir miestelio pastatuose
• Medijos keitikliams ir šviesolaidinių pataisų skydų jungtims trumpojo nuotolio ryšiams

Pagrindinės specifikacijos

• Formos faktorius: SFP (karštai keičiamas)
• Bangos ilgis: 850 nm (VCSEL)
• Maksimalus perdavimo atstumas: iki 550 m per kelių režimų šviesolaidį
• Duomenų perdavimo sparta: 1 Gbit/s (Gigabit Ethernet / Fiber Channel suderinamumas priklauso nuo pagrindinio įrenginio)
• Šviesolaidžio tipas: kelių režimų šviesolaidis (MMF)
• Jungties tipas: suderinama su dvigubu LC
• Darbo aplinka: tipinės vidaus tinklo ir duomenų centro sąlygos

Kaip naudoti

Įstatykite SFP modulį į suderinamą SFP prievadą ant jungiklio, maršrutizatoriaus ar medijos keitiklio, kol jis užsifiksuos; įrankių nereikia. Prijunkite dvigubą kelių režimų LC šviesolaidinį pataisos kabelį prie modulio, užtikrindami teisingą TX/RX orientaciją. Pagrindinis įrenginys turėtų atpažinti modulį ir sukonfigūruoti prievadą pagal savo programinę įrangą ir tinklo nustatymus. Norėdami išimti, atlaisvinkite fiksavimo sklendę ir ištraukite modulį tiesiai, kai įrenginys įjungtas, jei palaikoma.

Rekomendacijos

Naudokite OM3 arba OM4 kelių režimų šviesolaidį, kad pasiektumėte geriausią atstumą ir signalo atsargą iki nurodyto 550 m; prieš diegdami patikrinkite jungties ilgį ir prievado nustatymus. Laikykite optines sąsajas uždengtas, kai nėra prijungtos, kad išvengtumėte užteršimo, ir valykite jungtis pagal pramonėje rekomenduojamas procedūras, kad išlaikytumėte signalo kokybę.
