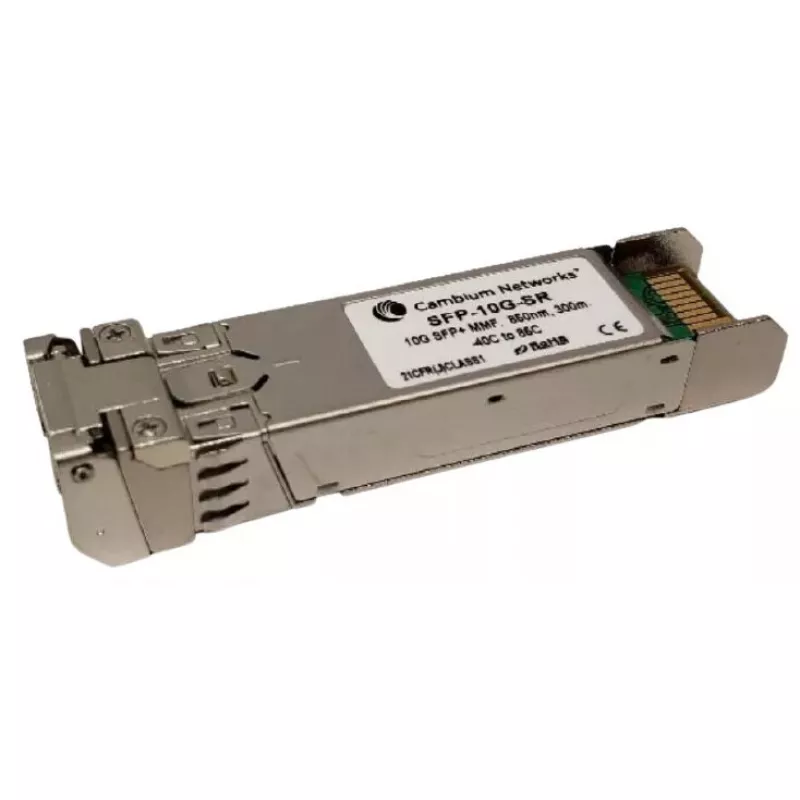

SFP siųstuvo-imtuvo modulis Cambium Networks SFP-10G-SR

„Cambium Networks SFP-10G-SR“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio 10 Gigabit Ethernet jungtims. Jis konvertuoja 10 Gbit/s nuoseklius elektrinius PECL/CML duomenis į 850 nm nuoseklius optinius duomenis, atitinkančius 10GBASE-SR standartą perdavimo metu, o priėmimo metu konvertuoja gautus 10 Gbit/s nuoseklius optinius duomenis atgal į nuoseklius elektrinius PECL/CML duomenis. Modulis atitinka SFI elektrines specifikacijas su 100 Ω diferencine siųstuvo įėjimo ir imtuvo išėjimo varža, vidine kintamosios srovės jungtimi duomenų linijose ir įmontuotu diferenciniu užbaigimu, kad būtų sumažinta bendrojo režimo konversija ir elektromagnetiniai trukdžiai. Jis skirtas naudoti su patobulinta FR4 iki maždaug 200 mm arba standartine FR4 iki maždaug 150 mm su viena jungtimi.

Privalumai

Modulis suteikia automatinę galios kontrolę (APC), kad stabilizuotų optinį išėjimą esant įtampos ir temperatūros svyravimams, ir turi standartinius valdymo bei aliarmo kontaktus, tokius kaip perdavimo išjungimas (TX_Dis), perdavimo gedimas (TX_Fault) ir signalo praradimas (Rx_LOS). Atviro kolektoriaus / atviro nutekėjimo suderinami kontaktai leidžia lengvai integruoti su pagrindinio įrenginio išoriniais pakėlimo rezistoriais ir įprastomis pagrindinio įrenginio sąsajomis. Rekomenduojamas maitinimo šaltinio filtravimas tiek siųstuvui, tiek imtuvui, kad būtų užtikrintas signalo vientisumas ir patikimas veikimas.

Tinka

• Trumpojo nuotolio 10 Gigabit Ethernet jungtims (10GBASE-SR)
• Duomenų centrų ir įmonių šviesolaidinėms jungtims iki nurodytų FR4 atstumų
• Integracijai į „Cambium Networks“ SFP+ suderinamą įrangą

Pagrindinės specifikacijos

• Prekės ženklas: Cambium Networks
• Modelis / MPN: SFP-10G-SR
• Formos faktorius: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Bangos ilgis: 850 nm
• Suderinamumas: atitinka 10GBASE-SR
• Elektrinė sąsaja: atitinkanti SFI, 100 Ω diferencinė varža
• Tipinis FR4 nuotolis: iki ~200 mm (patobulinta FR4) arba ~150 mm (standartinė FR4) su viena jungtimi

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą pagrindiniame įrenginyje, laikydamiesi įrenginio gamintojo įdėjimo / išėmimo procedūros. Įsitikinkite, kad TX_Disable, TX_Fault ir Rx_LOS kontaktai yra prijungti pagal pagrindinio įrenginio konstrukciją: TX_Fault ir Rx_LOS yra atviro nutekėjimo / atviro kolektoriaus išėjimai ir turi būti pakelti iki Vcc_Host naudojant 4,7–10 kΩ rezistorius (arba aktyviai užbaigti), o TX_Disable yra įėjimas, kuris turėtų būti pakeltas iki VccT naudojant 4,7–10 kΩ rezistorių; TX_Disable aukštas lygis arba palikimas atviru išjungia siųstuvą, žemas lygis įjungia normalų veikimą. Užtikrinkite rekomenduojamą maitinimo šaltinio filtravimą tiek siųstuvo, tiek imtuvo grandinėms.

Rekomendacijos

Naudokite modulį neviršydami nurodytų FR4 takelių ilgių ir užtikrinkite tinkamus pagrindinio įrenginio pusės išorinius pakėlimo rezistorius arba užbaigimus TX_Fault ir Rx_LOS. Laikykitės TX_Disable logikos, kai įjungiate arba išjungiate lazerį. Taikykite tinkamą maitinimo šaltinio filtravimą, kad sumažintumėte triukšmą ir užtikrintumėte atitiktį signalo vientisumo ir elektromagnetinio suderinamumo reikalavimams.
