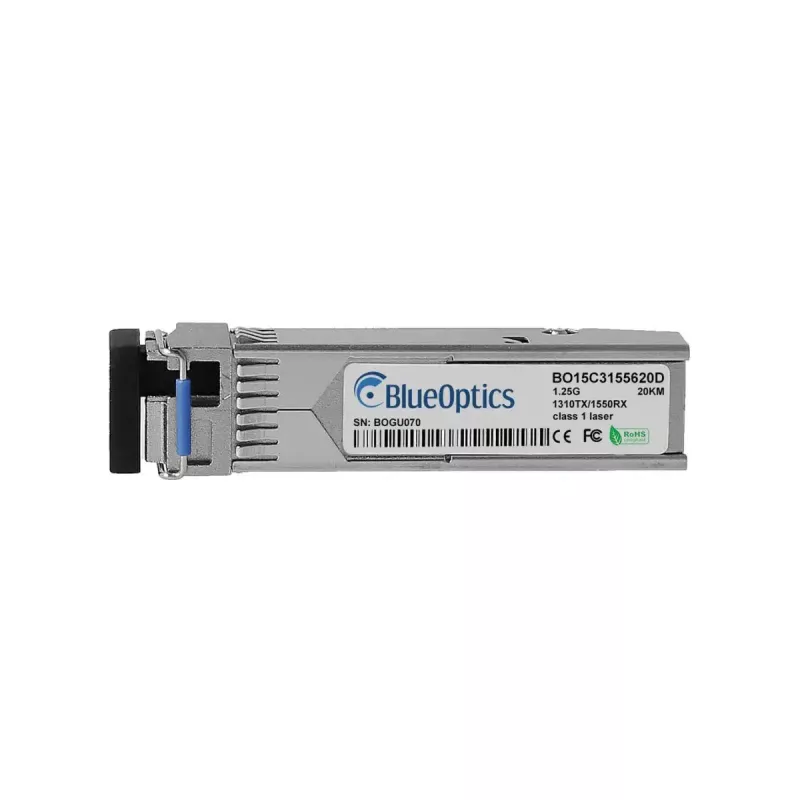

SFP siųstuvo-imtuvo modulis BlueOptics TN-SFP-LXB21T-BO šviesolaidinis 20000 m

„BlueOptics TN-SFP-LXB21T-BO“ yra kompaktiškas SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms jungtims iki 20 000 m atstumu. Jis naudoja 1000BASE-BX-U konfigūraciją su LC simplex jungtimi, sujungdamas 1550 nm siųstuvą ir 1310 nm imtuvą, kad būtų galima perduoti duomenis dvikrypčiu būdu vienu pluoštu. Aliuminio korpuse, sveriantis apie 20 g, modulis atitinka MSA mechaninio formos faktoriaus standartus ir yra skirtas naudoti tinklo įrangoje, kuri palaiko SFP 1000BASE-BX-U modulius.

Privalumai

Modulis užtikrina ilgo nuotolio vienmodį ryšį su iki 20 km perdavimo atstumu, mažu svoriu ir aliuminio korpusu mechaniniam stabilumui. Jis palaiko standartizuotas SFP sąsajas ir LC simplex jungtis, užtikrinančias platų suderinamumą su komutatoriais, maršrutizatoriais ir kitais optiniais įrenginiais. Siųstuvas-imtuvas turi skaitmeninės diagnostikos (DDM/DOM) galimybę, leidžiančią stebėti maitinimo įtampą, lazerio poslinkį, siuntimo ir priėmimo galią bei temperatūrą, kai pagrindinė aparatinė įranga palaiko šias funkcijas.

Tinka

• Tolimojo nuotolio eterneto jungtims universitetų ir miestų tinkluose
• Tiesioginio taškas–taškas pluošto jungtims tarp objektų, nutolusių iki 20 km
• Integracijai į komutatorius, maršrutizatorius, saugojimo sistemas ir medijos keitiklius su SFP prievadais
• Aplinkai, kurioje reikalinga optinė izoliacija nuo elektromagnetinių trukdžių

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Duomenų perdavimo sparta: 1,25 Gbps (1000BASE-BX-U)
• Optinio pluošto tipas: Vienmodis pluoštas (SMF)
• Siuntimo bangos ilgis: 1550 nm
• Priėmimo bangos ilgis: 1310 nm
• Jungtis: LC simplex
• Maksimalus ryšio atstumas: 20 000 m (20 km)
• Korpuso medžiaga: Aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei palaiko pagrindinis įrenginys)

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP lizdą savo komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, kol jis užsifiksuos, laikydamiesi pagrindinio įrenginio gamintojo įdėjimo instrukcijų. Prijunkite tinkamą vienmodį LC simplex pataisos laidą prie modulio ir prie nuotolinio siųstuvo-imtuvo arba pataisos skydo. Užtikrinkite teisingą pluošto poliškumą dvikrypčiam BX veikimui (siuntimo ir priėmimo bangos ilgiai skiriasi) ir patikrinkite ryšio būseną per pagrindinę įrangą. Jei yra ir įjungta pagrindinio įrenginio, naudokite DDM/DOM sąsają veikimo parametrams, tokiems kaip optinė galia ir temperatūra, stebėti.

Rekomendacijos

Nenaudojant optines sąsajas laikykite su dulkių gaubteliais, venkite lenkti vienmodį pluoštą viršijant minimalų lenkimo spindulį ir patikrinkite, ar pagrindinis įrenginys palaiko 1000BASE-BX-U ir DDM, jei ketinate naudoti diagnostikos funkcijas. Optimaliam veikimui naudokite aukštos kokybės vienmodžius pataisos laidus ir prieš sujungdami įsitikinkite, kad jungtys yra švarios.
