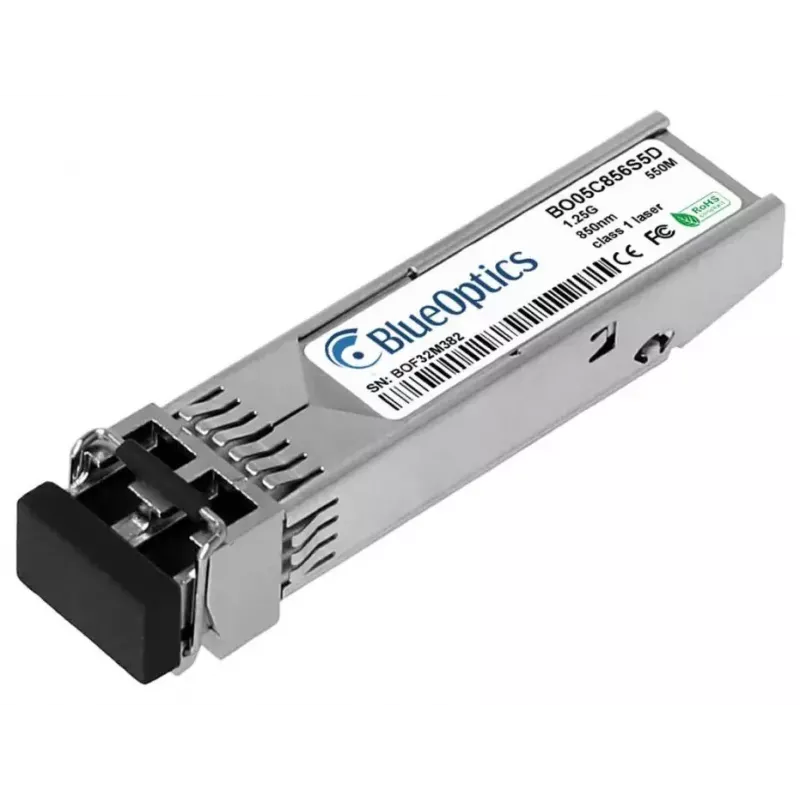

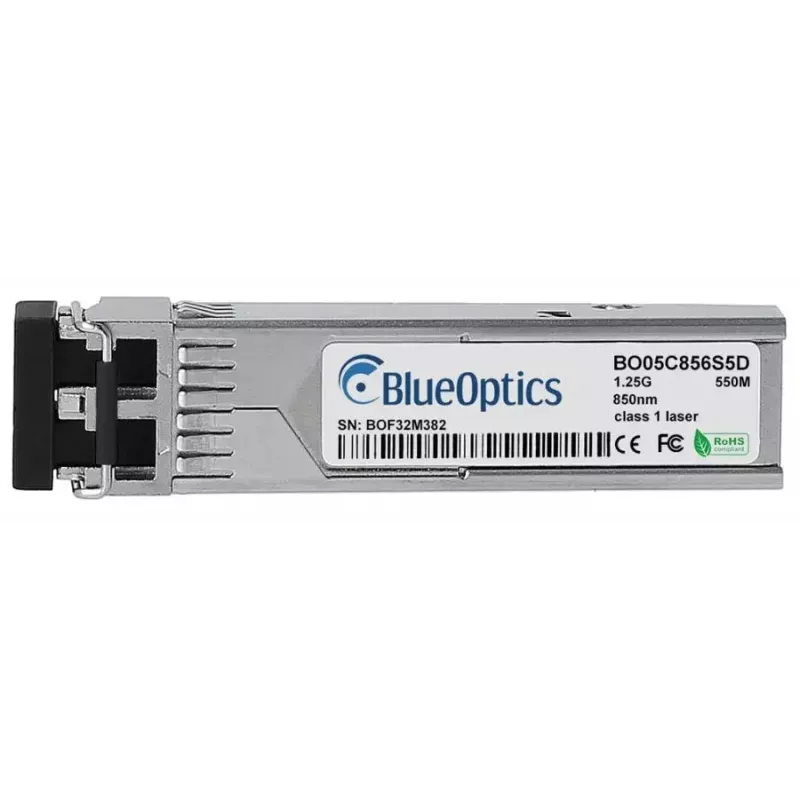

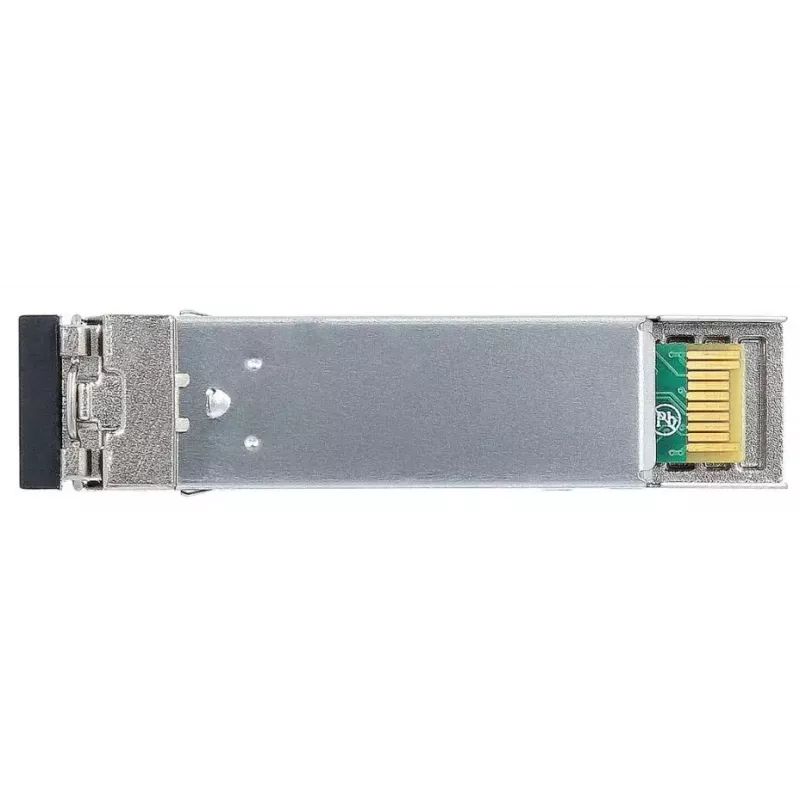

SFP siųstuvo-imtuvo modulis BlueOptics SIAE-E01428-BO 1250 Mbit/s 850 nm

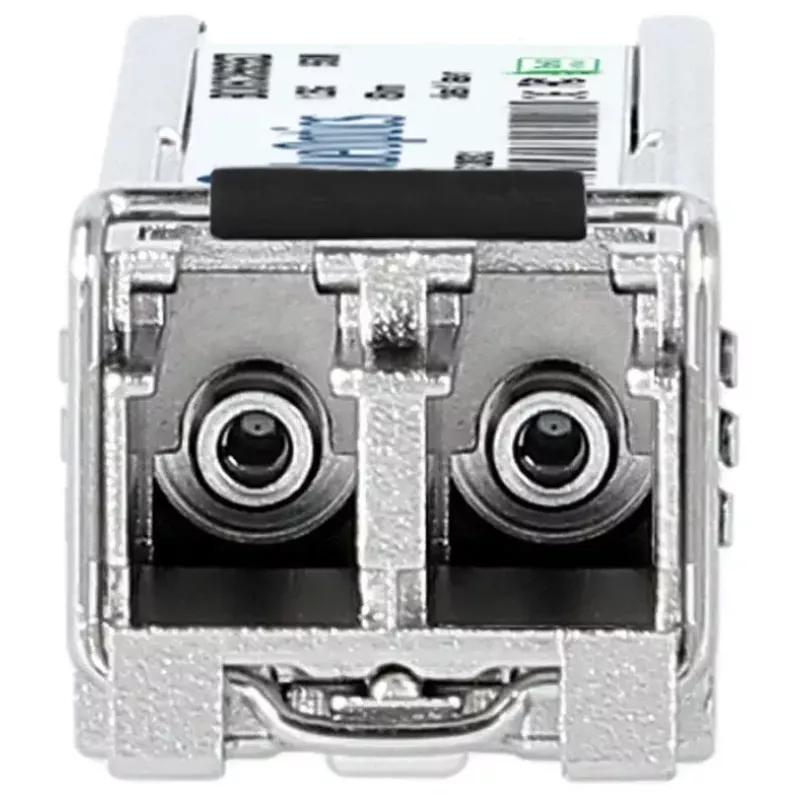

BlueOptics SIAE-E01428-BO SFP siųstuvo-imtuvo modulis yra kompaktiškas šviesolaidinis siųstuvas-imtuvas, sukurtas 1000Base-SX tinklams. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą daugiamodžiu šviesolaidžiu, naudojant 850 nm bangos ilgį, ir turi LC dvipusę jungtį, leidžiančią vienu metu perduoti ir priimti signalus. Modulis yra patvariame metaliniame korpuse, reikalauja 3,3 V maitinimo ir sveria maždaug 4 g, todėl tinka tankiai įrangai montuoti ir aplinkose, kur svarbi erdvė ir svoris.

Privalumai

Šis SFP modulis atitinka MSA standartus ir yra suderinamas su įrenginiais, palaikančiais nurodytą formos faktorių ir protokolą, užtikrinant galimybę tiesiog pakeisti įrangą sistemose, priimančiose 1000Base-SX SFP. Pagamintas iš kokybiškų optinių ir elektroninių komponentų, jis užtikrina patikimą perdavimą daugiamodžiu šviesolaidžiu ir siūlo skaitmeninę diagnostinę stebėseną (DDM/DOM), kai ją palaiko priimančioji įranga. Mažas metalinis korpusas suteikia mechaninę apsaugą ir atsparumą elektromagnetiniams trukdžiams, palyginti su plastikiniais moduliais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP modulį į suderinamą SFP lizdą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kol spragtelėdamas užsifiksuos, tada užfiksuokite bet kokį priimančiosios įrangos numatytą laikymo mechanizmą. Prijunkite LC dvipusį daugiamodį šviesolaidinį pataisymo kabelį, atitinkantį modulio siuntimo ir priėmimo kanalus. Užtikrinkite, kad priimančioji įranga būtų sukonfigūruota optinei sąsajai, o ryšio greičio ir automatinio derėjimosi nustatymai atitiktų tinklo reikalavimus. Jei priimančioji įranga palaiko skaitmeninę diagnostinę stebėseną, įjunkite arba užklauskite DDM/DOM registrus, kad gautumėte realaus laiko informaciją apie optinę galią, temperatūrą, poslinkio srovę ir maitinimo įtampą.

Rekomendacijos

Naudokite daugiamodį šviesolaidinį kabelį (OM1/OM2/OM3/OM4), tinkamą numatytam ryšio atstumui, laikykite jungtis švarias, kad išvengtumėte signalo praradimo, ir patikrinkite suderinamumą su priimančiąja įranga. Geriausiems rezultatams pasiekti patikrinkite ryšį po įdiegimo ir, jei įmanoma, stebėkite DDM/DOM reikšmes, kad anksti pastebėtumėte problemas.
