SFP siųstuvo-imtuvo modulis BlueOptics SFPKT-50SX-BO 1250 Mbit/s 850 nm

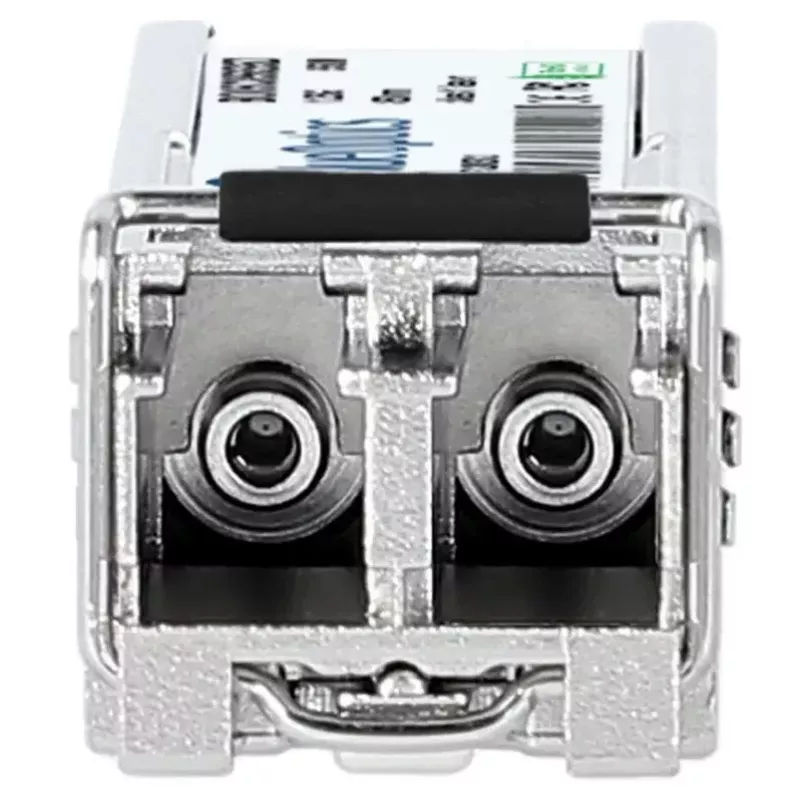

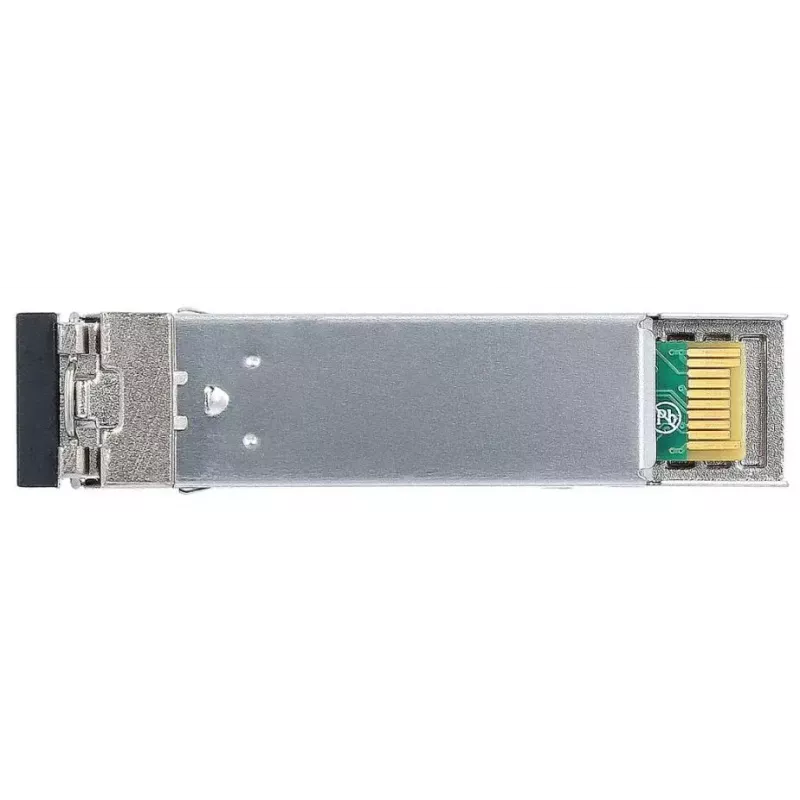

„BlueOptics SFPKT-50SX-BO“ yra kompaktiškas SFP optinio pluošto siųstuvo-imtuvo modulis, sukurtas daugiamodiams tinklams, kuriems reikalingas 1250 Mbit/s duomenų perdavimo greitis. Jis veikia 850 nm bangos ilgiu, naudoja LC dvipusę jungtį, skirtą vienu metu vykstančiam perdavimui ir priėmimui atskirais pluoštais, ir yra metaliniame korpuse. Modulis priima 3,3 V įtampą ir yra lengvas, todėl jį lengva įdiegti į suderinamus SFP prievadus, esančius komutatoriuose, maršrutizatoriuose ir saugojimo įrangoje, atitinkančioje MSA specifikacijas.

Privalumai

Siųstuvas-imtuvas palaiko 1000Base-SX optines jungtis daugiamodžiu pluoštu ir suteikia standartais pagrįstą sąsają, tinkančią daugelio tinklų įrangos tiekėjų SFP prievadams. Jo metalinis korpusas užtikrina mechaninį patvarumą, o mažas formos faktorius ir lengvas svoris palengvina modulio tvarkymą ir diegimą. Gaminys pagamintas pagal pramonės MSA matmenis ir optinius parametrus, užtikrinant sąveiką ir numatomą našumą didelės spartos trumpų nuotolių pluošto jungtyse.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite „BlueOptics SFPKT-50SX-BO“ į bet kurį suderinamą SFP lizdą, kai prieglobos įrenginys yra įjungtas pagal tiekėjo instrukcijas, arba prijunkite veikiant pagal įrangos vadovą. Prijunkite LC dvipusius daugiamodžius optinio pluošto pataisomuosius kabelius tinkamu poliškumu, kad siųstuvas ir imtuvas būtų suderinti. Užtikrinkite, kad prijungta įranga būtų sukonfigūruota 1000Base-SX veikimui, jei reikalingi rankiniai jungties nustatymai. Patikrinkite jungties būsenos šviesos diodus ir, kai įmanoma, perskaitykite modulio diagnostinius duomenis per prieglobos sistemą, kad patvirtintumėte optinę galią ir modulio veikimo parametrus.

Rekomendacijos

Naudokite kokybiškus daugiamodžius optinio pluošto pataisomuosius kabelius ir palaikykite švarius LC jungčių galinius paviršius, kad pasiektumėte optimalų jungties našumą. Patvirtinkite įrenginio suderinamumą su siųstuvu-imtuvu ir patikrinkite, ar prieglobos aparatinėje įrangoje palaikomas DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykitės ESD atsargumo priemonių tvarkydami modulį ir laikykite nenaudojamus siųstuvus-imtuvus apsauginėje pakuotėje.
