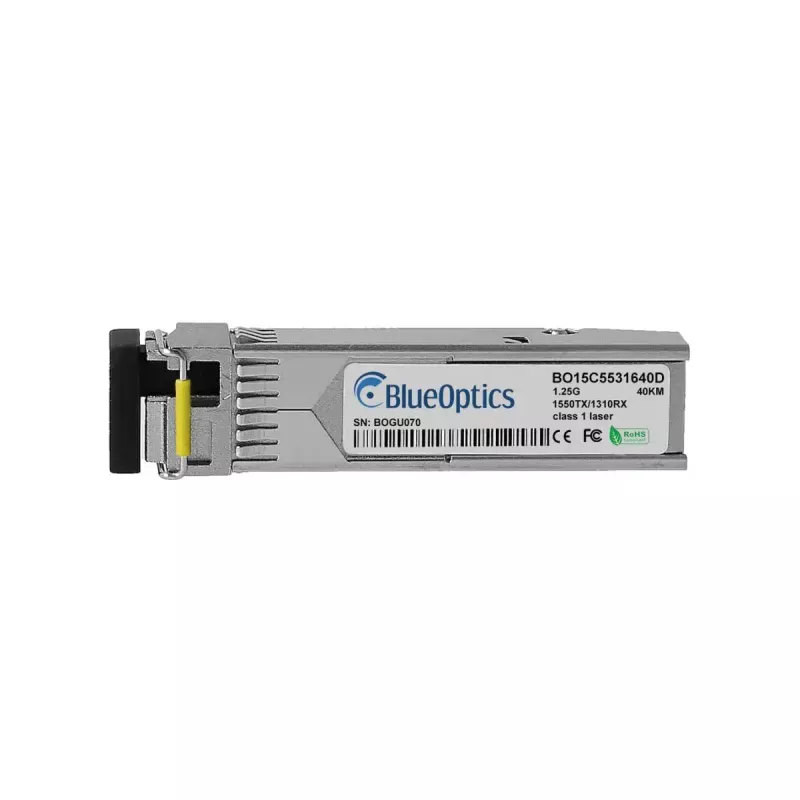

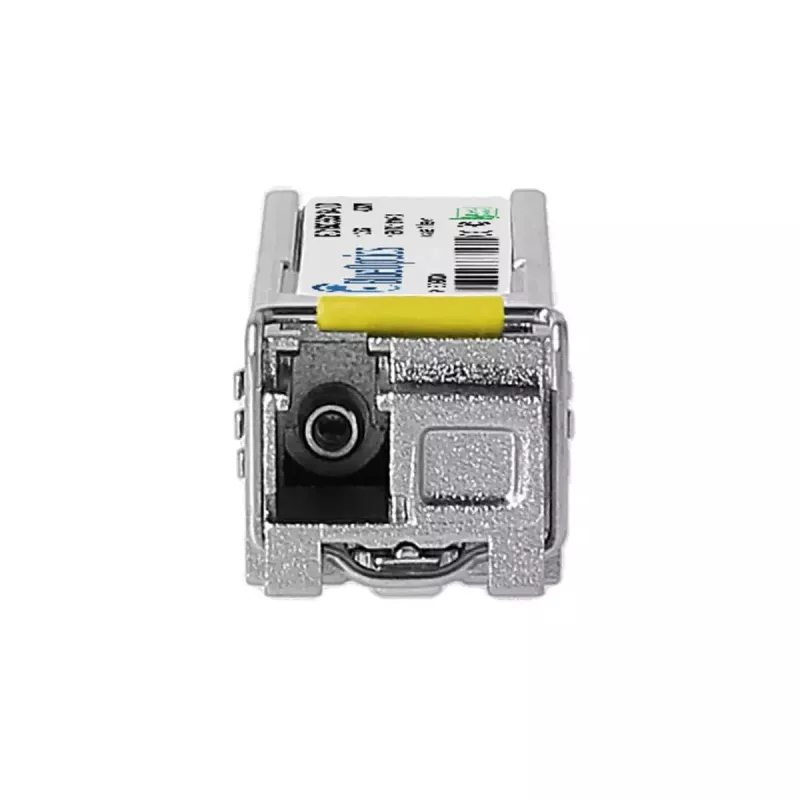

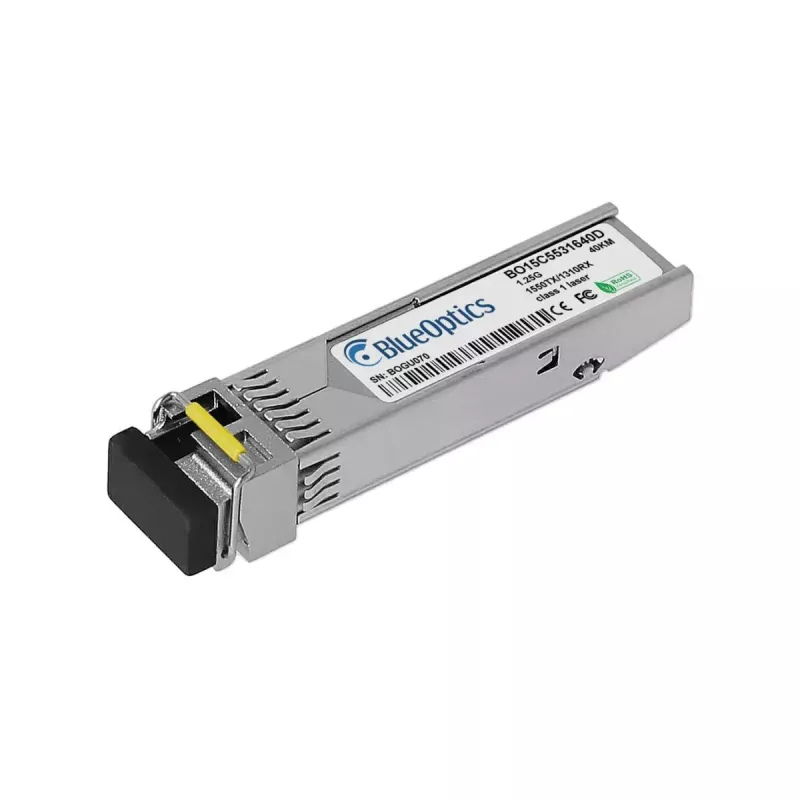

SFP siųstuvo-imtuvo modulis BlueOptics SFPGLX40B15-w-BO 1250 Mbit/s

BlueOptics SFPGLX40B15-w-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms jungtims, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Modulis yra sidabrinės spalvos korpuse, sveria 20 g ir naudoja SFP sąsają, kad būtų galima integruoti į suderinamą tinklo įrangą karšto prijungimo būdu. Jis palaiko optinį perdavimą vienu pluoštu, naudojant atskirus bangos ilgius siuntimui ir priėmimui, ir yra tinkamas standartinėms 1000BASE-BX-D klasės programoms iki praktinių jungčių atstumų, kuriuos lemia pluošto ir jungčių kokybė.

Privalumai

Modulis atitinka MSA SFP mechaninius ir elektrinius standartus, užtikrinančius platų suderinamumą su komutatoriais, maršruto parinktuvais ir kita SFP palaikančia įranga. Jis pasižymi kompaktišku SFP formos faktoriumi, mažu svoriu ir palaiko optinį perdavimą 1,25 Gbit/s greičiu. Siųstuvas-imtuvas sukurtas stabiliam ilgalaikiam veikimui ir turi šiuolaikinėms SFP optikoms būdingų funkcijų, pavyzdžiui, palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), kai ją palaiko prieglobos įrenginys, leidžiančią nuotoliniu būdu stebėti parametrus, tokius kaip temperatūra ir optinė galia.

Tinka

• Vienmodžio pluošto jungtims metropoliniuose ir miestelių tinkluose
• Sujungimams tarp SFP palaikančių komutatorių ir maršruto parinktuvų
• Pluošto jungtims į saugojimo sistemas ir agregavimo taškus
• Ilgesniems tiesioginiams (point-to-point) ryšiams, kai naudojamos LC simplex jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (karšto prijungimo)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis režimas: vienmodis pluoštas su atskirais siuntimo ir priėmimo bangos ilgiais (BX-D stilius)
• Jungties tipas: LC simplex (vieno pluošto siuntimo/priėmimo išdėstymas)
• Tipinė taikymo klasė: 1000BASE-BX-D / 1,25G Ethernet ir panašūs protokolai
• Spalva / korpusas: sidabrinis metalinis korpusas
• Svoris: 0,02 kg

Kaip naudoti

Įdiekite BlueOptics SFPGLX40B15-w-BO, įstatydami jį į laisvą SFP prievadą suderinamoje tinklo įrangoje, kai prieglobos įrenginys įjungtas arba išjungtas, vadovaujantis prieglobos gamintojo nurodymais. Prijunkite LC simplex vienmodžio pluošto pataisymo laidą, atitinkantį reikiamą siuntimo ir priėmimo orientaciją. Jei reikia, sukonfigūruokite prijungtų įrenginių ryšio nustatymus 1,25 Gbit/s veikimui ir patikrinkite ryšio būseną naudodami prieglobos sistemą. Jei reikalinga skaitmeninė diagnostikos stebėsena, įjunkite arba užklauskite DDM/DOM per prieglobos įrenginį, kad nuskaitytumėte parametrus, tokius kaip optinė galia ir temperatūra, jei prieglobos sistema šią funkciją palaiko.

Rekomendacijos

Užtikrinkite suderinamumą, patvirtindami, kad jūsų tinklo įranga palaiko SFP modulius ir, jei taikoma, BX-D vieno pluošto veikimą. Naudokite kokybiškus vienmodžius LC simplex pataisymo laidus ir tinkamą pluošto valdymą, kad pasiektumėte optimalų atstumą ir signalo vientisumą. Su siųstuvu-imtuvu ir pluošto jungtimis elkite atsargiai, kad išvengtumėte užteršimo; naudokite dulkių gaubtelius, kai prievadai nenaudojami, ir montavimo metu laikykitės standartinių ESD atsargumo priemonių. Diagnostinei stebėsenai įsitikinkite, kad prieglobos sistema palaiko DDM/DOM, kad galėtumėte pasiekti realiojo laiko modulio parametrus.
