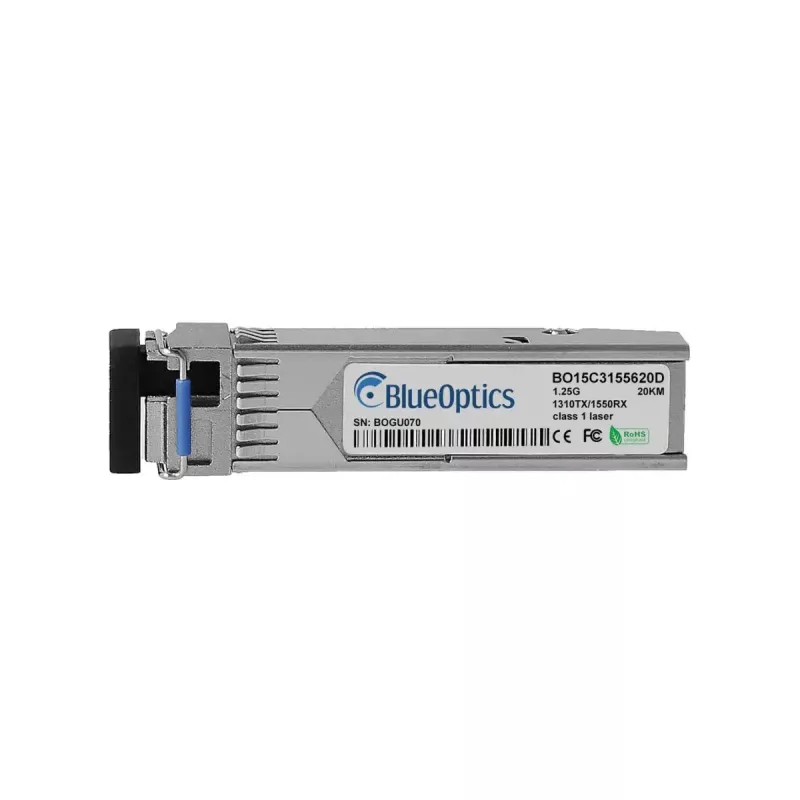

SFP siųstuvo-imtuvo modulis BlueOptics SFPGLX20B13-w-BO 1250 Mbit/s

BlueOptics SFPGLX20B13-w-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1,25 Gbit/s (1250 Mbit/s) ryšiams. Modulis turi SFP sąsają, sidabrinį korpusą ir sveria tik apie 20 g. Jame įdiegta vienmodė optinė sąsaja su LC-Simpleks jungtimi ir jis atitinka MSA mechanines bei elektrines specifikacijas, užtikrinančias suderinamumą su prie jo jungiama tinklo įranga.

Privalumai

Modulis palaiko duomenų perdavimo spartą iki 1250 Mbit/s ir yra sukurtas pagal MSA SFP standartus, todėl plačiai suderinamas su komutatoriais, maršruto parinktuvais ir saugojimo sąsajomis, palaikančiomis SFP siųstuvus-imtuvus. Jo vienmodė LC-Simpleks optinė sąsaja leidžia perduoti duomenis dideliais atstumais taškas–taškas ir yra atspari elektromagnetiniams trukdžiams. Kompaktiška SFP forma ir mažas svoris daro jį tinkamą montuoti didelio tankio įrenginiuose ir lengvai pakeisti veikiančioje sistemoje.

Tinkama naudoti

• 1 Gbit Ethernet ir suderinamiems didelės spartos optiniams ryšiams
• Komutatoriaus–komutatoriaus, komutatoriaus–maršruto parinktuvo ir komutatoriaus–siųstuvo-imtuvo šviesolaidinėms jungtims
• Didelių atstumų vienmodėms šviesolaidinėms linijoms (su atitinkamu pluoštu ir galiniais įrenginiais – iki dešimčių kilometrų)
• Aplinkoms, kuriose reikalingas atsparus elektromagnetiniams trukdžiams optinis perdavimas

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-Factor Pluggable)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis pluoštas: vienmodis
• Jungtis: LC Simplex
• Forma: SFP karšto keitimo modulis
• Spalva / korpusas: sidabrinis metalinis gaubtas
• Svoris: apie 0,02 kg

Kaip naudoti

BlueOptics SFPGLX20B13-w-BO įdėkite į suderinamo komutatoriaus, maršruto parinktuvo ar laikmenų keitiklio SFP prievadą, kol įrenginys veikia, arba techninės priežiūros laikotarpiu pagal įrangos rekomendacijas. Prijunkite vienmodį LC pataisymo laidą prie LC-Simplex jungties ir nutieskite pluoštą iki atitinkamo nuotolinio siųstuvo-imtuvo. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir įsitikinkite, kad SFP atpažintas ir veikia numatyta duomenų perdavimo sparta. Jei įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba patikrinkite diagnostinius rodmenis, kad galėtumėte stebėti tokius parametrus kaip optinė galia ir temperatūra.

Rekomendacijos

Naudokite tinkamus vienmodžius LC pataisymo laidus ir prieš sujungdami įsitikinkite, kad jungtys švarios. Patikrinkite, ar pagrindinė įranga palaiko SFP modulius su DDM/DOM, jei reikia diagnostikos realiuoju laiku. Ilgų atstumų linijose patikrinkite bangos ilgio ir siųstuvo-imtuvo tipo suderinamumą abiejuose pluošto galuose. Įdėdami ar išimdami modulį laikykitės ESD apsaugos procedūrų, o dėl specifinių gamintojo suderinamumo pastabų žiūrėkite tinklo įrenginio instrukciją.
