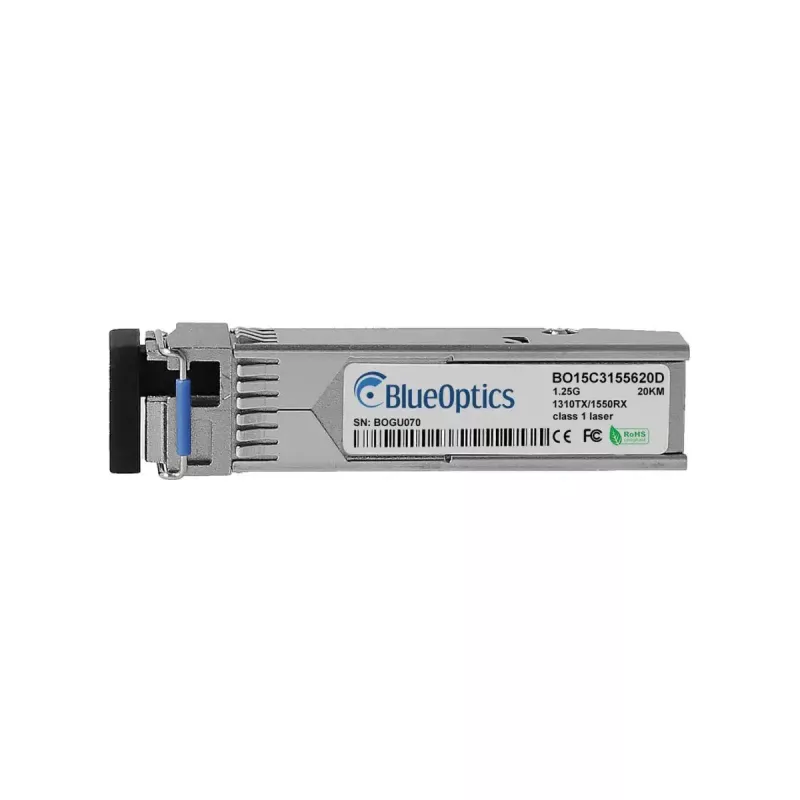

SFP siųstuvo-imtuvo modulis BlueOptics SFPGLX10B13D-BO 1250 Mbit/s

„BlueOptics SFPGLX10B13D-BO“ yra vieno prievado SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas optinėms jungtims, kurių didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į sidabrinės spalvos korpusą ir sveriantis apytiksliai 20 g, šis SFP modulis įgyvendina SFP sąsają ir yra skirtas vienmodžių šviesolaidžių jungtims, naudojant LC simplex optinę jungtį. Jis palaiko 1000BASE-BX-U tipo vienpusį perdavimą su atskirais siųstuvo ir imtuvo bangos ilgiais, skirtą tiesioginėms šviesolaidinėms jungtims dideliais atstumais.

Privalumai

Modulis atitinka MSA SFP formos faktoriaus standartus, užtikrinančius mechaninį ir elektrinį suderinamumą su suderinama tinklo įranga. Jis palaiko standartinį Ethernet ir susijusius didelės spartos protokolus iki 1,25 Gbit/s ir yra sukurtas veikti su įrenginiais, priimančiais SFP modulius. Kompaktiškas sidabrinis korpusas ir nedidelis svoris leidžia jį naudoti tankiuose tinklo įrenginiuose. Konstrukcija skirta užtikrinti stabilų optinį perdavimą vienmodžiu šviesolaidžiu su LC simplex jungtimi.

Tinka

• SFP prievadų atnaujinimui ar keitimui komutatoriuose ir maršrutizatoriuose, kurie priima SFP siųstuvus-imtuvus
• Tiesioginėms vienmodžių šviesolaidžių jungtims, kurioms reikia vienpusio BX perdavimo
• Serverių ir saugyklų aukštyn nukreiptoms jungtims, kai reikia 1,25 Gbit/s optinės sąsajos
• Telekomunikacijų ir įmonių tinklams, kuriems reikia LC simplex jungčių

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinkantis MSA)
• Didžiausia duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinio pluošto tipas: vienmodis šviesolaidis (LC simplex jungtis)
• Perdavimo režimas: vienpusis BX tipo su atskirais Tx/Rx bangos ilgiais
• Tipinis veikimo formos faktorius: karštojo prijungimo SFP modulis
• Gaminio spalva: sidabrinė
• Svoris: apie 0,02 kg

Kaip naudoti

Įdiekite „BlueOptics SFPGLX10B13D-BO“ į suderinamą SFP lizdą savo komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai įrenginys yra išjungtas, arba laikydamiesi gamintojo karštojo prijungimo nurodymų. Prijunkite LC simplex vienmodį šviesolaidinį pataisymo kabelį prie modulio, užtikrindami, kad siųstuvo ir imtuvo galai būtų suderinti pagal BX vienpusį poravimą (viena pusė siunčia vienu bangos ilgiu, o kita priima papildomu bangos ilgiu). Jei to reikalauja priimančioji aparatinė įranga, sukonfigūruokite tinklo įrenginio prievadą atitinkamam sąsajos greičiui ir protokolui. Patikrinkite jungties būseną ir, jei yra galimybė, naudokite priimančiojo įrenginio diagnostiką optinio signalo buvimui patvirtinti.

Rekomendacijos

Patikimoms jungtims naudokite aukštos kokybės vienmodžius LC pataisymo kabelius ir prieš sujungdami užtikrinkite tinkamą visų optinių jungčių valymą. Įsitikinkite, kad priimančiasis įrenginys palaiko konkretų BX vienpusio perdavimo režimą ir SFP formos faktorių. Jei įmanoma, įjunkite ir stebėkite skaitmeninę diagnostiką (DDM/DOM) suderinamoje aparatinėje įrangoje, kad galėtumėte sekti maitinimo įtampą, lazerio poslinkį, išėjimo galią, įėjimo galią ir temperatūrą prevencinei priežiūrai.
