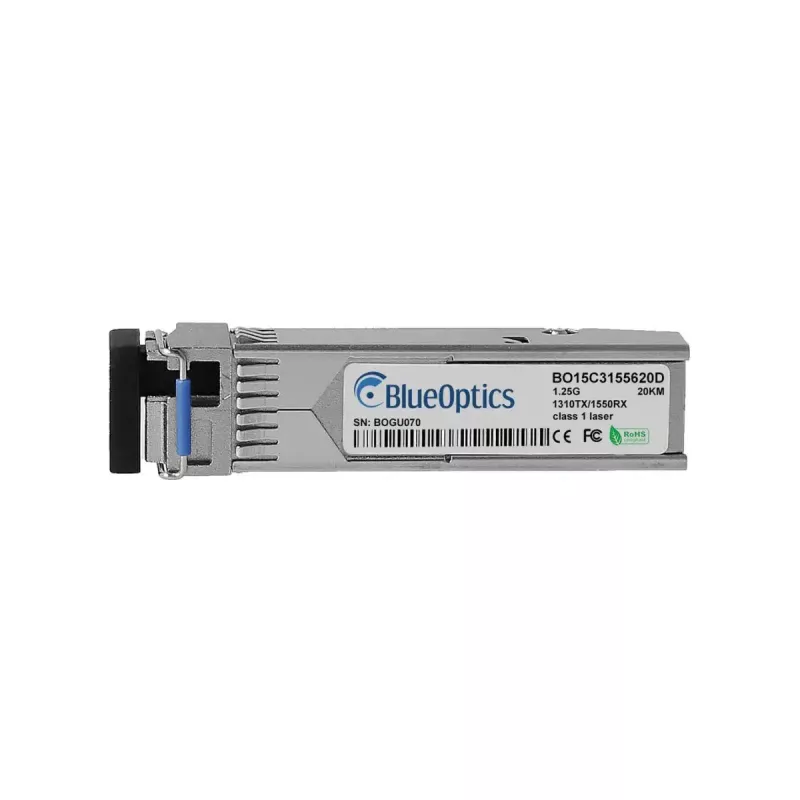

SFP siųstuvo-imtuvo modulis BlueOptics SFPGLX10B13-w-BO 1250 Mbit/s

„BlueOptics SFPGLX10B13-w-BO“ yra SFP šviesolaidinis siųstuvo-imtuvo modulis, sukurtas vienmodėms jungtims, kurių didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į sidabrinį SFP metalinį korpusą ir sveriantis 20 g, modulis atitinka MSA mechaninį formos faktorių ir naudoja LC simplex jungtį optiniam prijungimui. Jis palaiko 1000BASE-BX-U veikimą su atskirais siųstuvo ir imtuvo bangos ilgiais, skirtus vieno pluošto dvikrypčiam perdavimui iki 20 km atstumu, kai naudojamas tinkamas vienmodis pluoštas.

Privalumai

Šis siųstuvas-imtuvas siūlo kompaktišką SFP formos faktorių, kuris užtikrina suderinamumą su MSA atitinkančia įranga ir sumažina užimamą plotą komutatoriuose bei maršrutizatoriuose. Modulis užtikrina vienmodį dvikryptį optinį perdavimą, naudodamas specialius siuntimo ir priėmimo bangos ilgius, leidžiančius pilno dvipusio ryšio jungtis per vieną pluoštą. Sukurtas pagal pramonės standartus, jis palaiko įprastus protokolus, tokius kaip Ethernet ir Fibre Channel over Ethernet, ir apima skaitmeninį diagnostinį stebėjimą, kai palaikoma priimančiosios aparatinės įrangos, realiuoju laiku rodant pagrindinius parametrus.

Tinka

• Vienmodžių tinklo jungčių atnaujinimui ar išplėtimui komutatoriuose ir maršrutizatoriuose
• Jungtims tarp telekomunikacijų ir duomenų centrų įrangos iki 20 km atstumu
• Fibre Channel over Ethernet ir SDH/SONET jungtims, kurioms reikia 1,25 Gbit/s siųstuvų-imtuvų
• MSA atitinkančių SFP modulių keitimui sistemose, priimančiose suderinamą optiką

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažas formos faktorius, keičiamas)
• Didžiausia duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis režimas: Vienmodis pluoštas (SMF)
• Jungtis: LC simplex
• Perdavimo tipas: Dvikryptis (atskiri TX ir RX bangos ilgiai, 1310 nm / 1550 nm)
• Tipinis pasiekiamumas: Iki 20 km (priklausomai nuo pluošto ir jungties biudžeto)
• Formos faktoriaus spalva: Sidabrinis metalinis korpusas
• Svoris: 20 g
• Palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), kai priimantysis įrenginys palaiko SFF-8472
• MSA atitinkantis elektrinis, mechaninis ir funkcinis elgesys

Kaip naudoti

Įkiškite „BlueOptics SFPGLX10B13-w-BO“ į tuščią suderinamo komutatoriaus, maršrutizatoriaus ar tinklo įrenginio SFP prievadą, kol priimantysis įrenginys maitinamas pagal tiekėjo nurodymus. Prijunkite vienmodį LC komutacinį kabelį prie modulio ir sujunkite jį su atitinkamu siųstuvu-imtuvu nuotolinėje pusėje, laikydamiesi teisingos TX ir RX bangos ilgių orientacijos. Patikrinkite jungties būseną ir spartą priimančiajame įrenginyje ir, jei yra, naudokite DDM/DOM sąsają maitinimo įtampai, lazerio poslinkiui, išėjimo galiai, įėjimo galiai ir temperatūrai stebėti. Laikykitės įrangos gamintojo instrukcijų dėl karštojo prijungimo ir ESD atsargumo priemonių.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisos laidus ir prieš sujungdami nuvalykite jungčių galus, kad užtikrintumėte optimalų signalo perdavimą. Patvirtinkite, kad priimančioji aparatinė įranga palaiko 1000BASE-BX-U ir, jei reikia skaitmeninės diagnostikos, kad įrenginys rodo DDM/DOM. Patikimam ilgalaikiam veikimui venkite lenkti pluoštą viršijant jo minimalų lenkimo spindulį ir palaikykite darbo sąlygas sistemos tiekėjo nurodytose aplinkos ribose.
