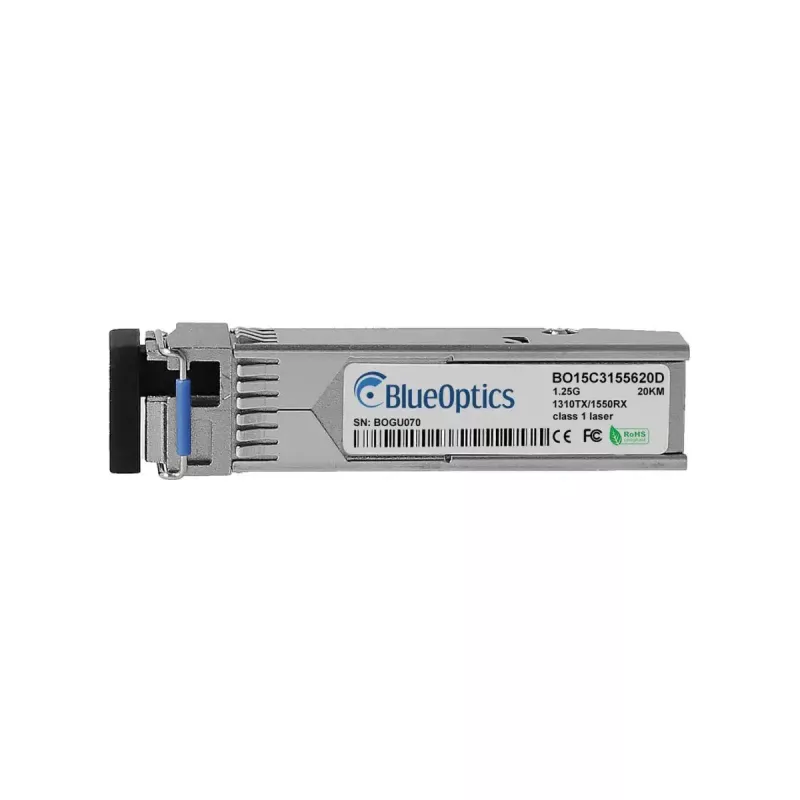

SFP siųstuvo-imtuvo modulis BlueOptics SFPGLX10B13-BO 1250 Mbit/s šviesolaidinis

„BlueOptics SFPGLX10B13-BO“ yra kompaktiškas SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms optinėms jungtims, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Sidabrinės spalvos korpuse, sveriančiame apie 20 g, šis SFP modulis atitinka MSA reikalavimus atitinkantį formos faktorių ir elektrines sąsajas, kad būtų galima paprastai įdiegti į suderinamą tinklo įrangą. Jis naudoja LC simplex jungtį ir palaiko perdavimą vienmode skaidula vidutinio nuotolio jungtims.

Privalumai

Modulis turi standartinę SFP sąsają, kuri leidžia atlikti karštąjį prijungimą ir užtikrina suderinamumą su įranga, palaikančia MSA SFP modulius. Jo vienmodės skaidulos konstrukcija palaiko vienalaikį siuntimo ir priėmimo veikimą atskirais bangos ilgiais, tinkamą tiesioginėms jungtims. Lengvas sidabrinis korpusas supaprastina tvarkymą ir montavimą, išlaikant mechaninį suderinamumą su komutatoriais, maršruto parinktuvais ir kita SFP palaikančia įranga. Siųstuvas-imtuvas suprojektuotas ir išbandytas stabiliam optiniam veikimui ir pagrindiniam skaitmeniniam diagnostiniam stebėjimui (DDM/DOM), kai jį palaiko priimančioji įranga.

Tinka

• Vienmodės skaidulos Ethernet jungtims iki 1,25 Gbit/s
• Tiesioginėms jungtims tarp komutatorių ir maršruto parinktuvų
• Jungtims tarp saugojimo sistemų ir tinklo įrenginių
• Optinėms jungtims, kurioms reikalingos LC simplex jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-factor Pluggable)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Skaidulos tipas: vienmodė skaidula (SMF)
• Jungtis: LC simplex
• Bangos ilgiai: atskiri siuntimo ir priėmimo bangos ilgiai, skirti dvikrypčiam veikimui viena skaidula (BX/U stilius)
• Formos faktorius: karštai prijungiamas SFP modulis
• Gaminio spalva: sidabrinė
• Svoris: apie 0,02 kg

Kaip naudoti

Įdiekite „BlueOptics SFPGLX10B13-BO“ įkišdami modulį į SFP prievadą suderinamame komutatoriuje, maršruto parinktuve ar tinklo įrenginyje, kol priimančiasis įrenginys įjungtas, pagal gamintojo instrukcijas, skirtas karštai prijungiamiems siųstuvams-imtuvams. Prijunkite tinkamą vienmodį LC komutacinį kabelį arba pataisos skydelį prie LC simplex jungties. Užtikrinkite, kad siuntimo ir priėmimo galai būtų tinkamai prijungti tiesioginėms arba dvikrypčio vienos skaidulos BX jungtims. Patikrinkite jungties būseną priimančiajame įrenginyje ir peržiūrėkite bet kokius galimus diagnostinius rodmenis, kai palaikomas DDM/DOM.

Rekomendacijos

Patvirtinkite, kad tikslinė įranga palaiko SFP modulius ir, jei reikia, leidžia naudoti trečiųjų šalių siųstuvus-imtuvus. Naudokite vienmodžius LC pataisos laidus, pritaikytus numatytam jungties atstumui, ir venkite lenkti skaidulą viršijant nurodytus mažiausius lenkimo spindulius. Jei reikalingas nuotolinis stebėjimas, įsitikinkite, kad priimančiasis įrenginys suteikia prieigą prie DDM/DOM parametrų, kad būtų galima matyti maitinimo įtampą, lazerio poslinkį, išėjimo ir priimamą galią bei modulio temperatūrą.
