SFP siųstuvo-imtuvo modulis BlueOptics SFP10G-TR13-BO 10000 Mbit/s 1310 nm

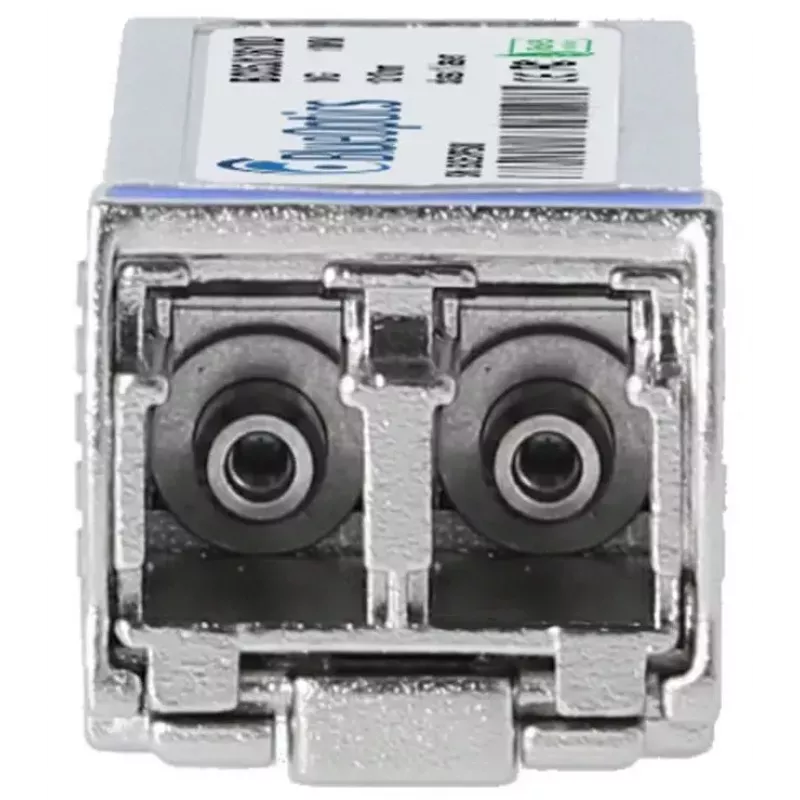

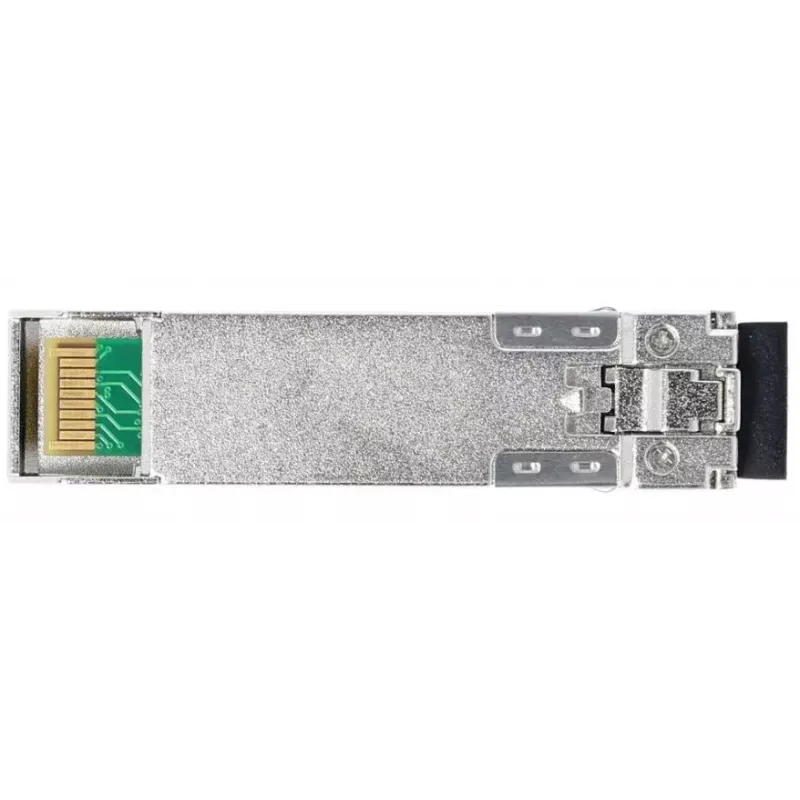

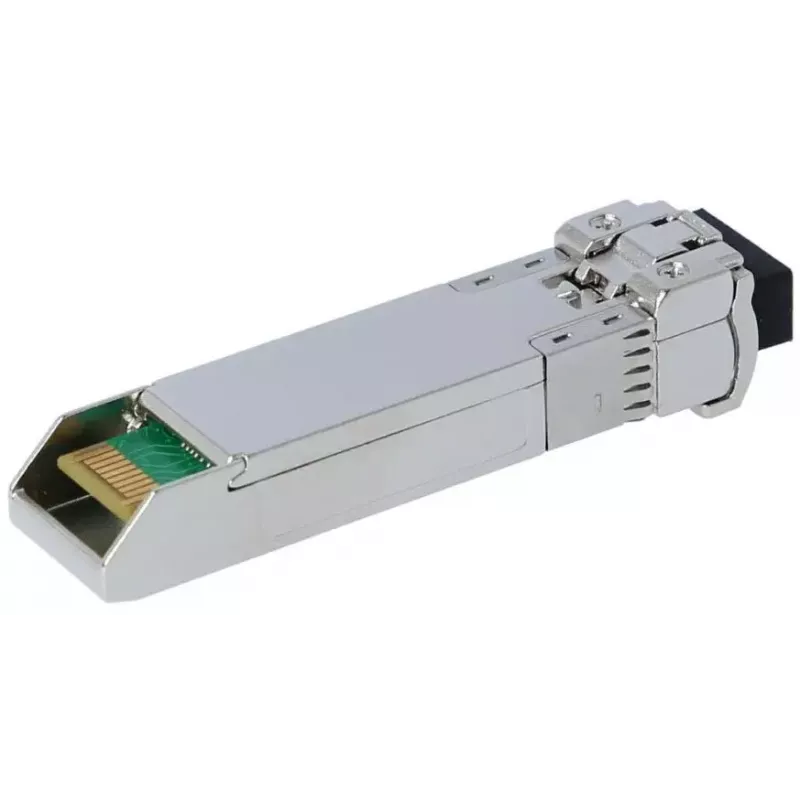

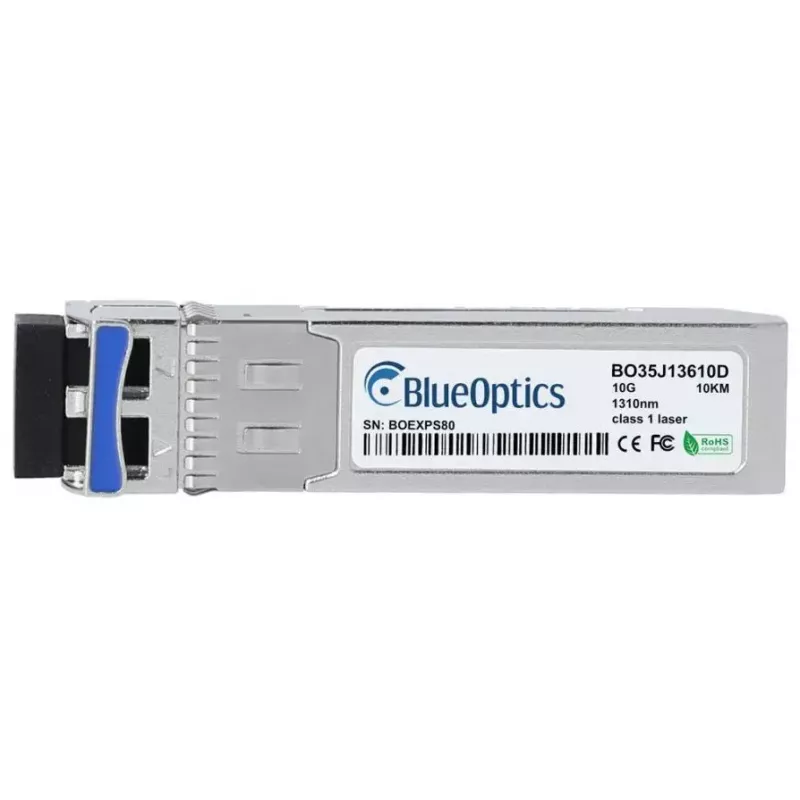

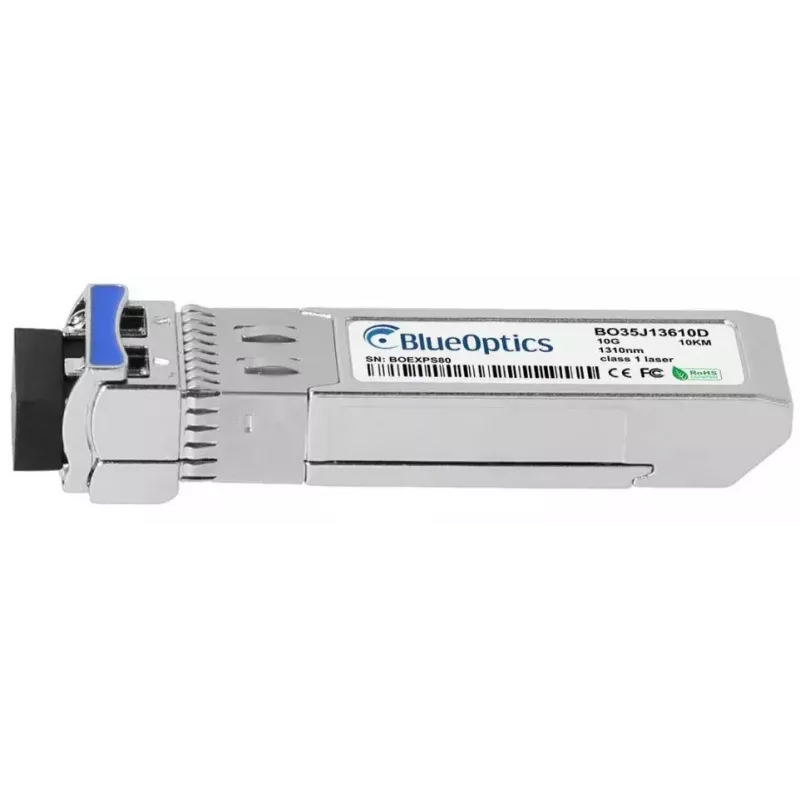

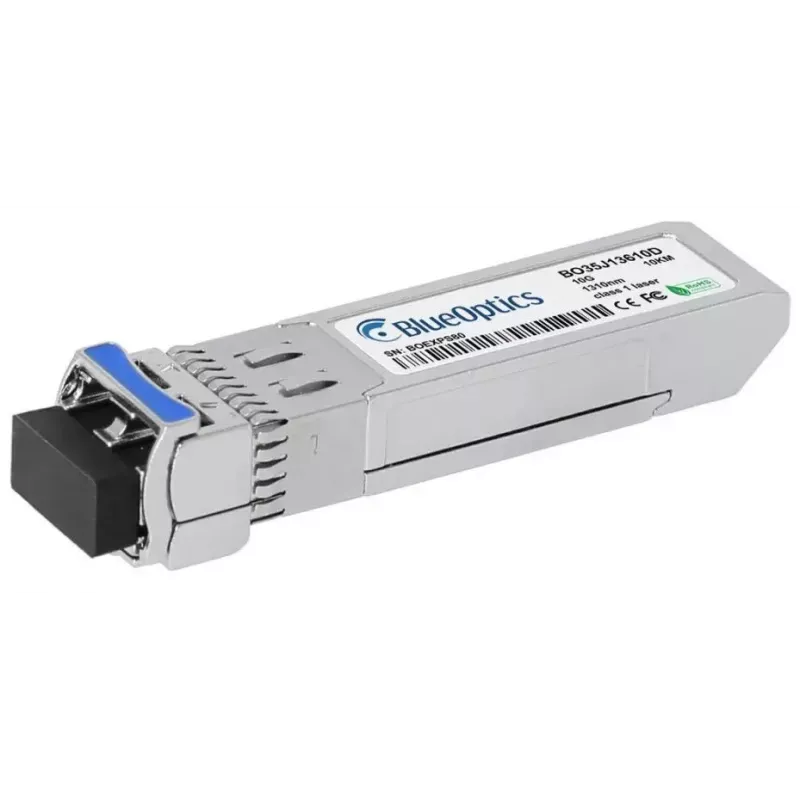

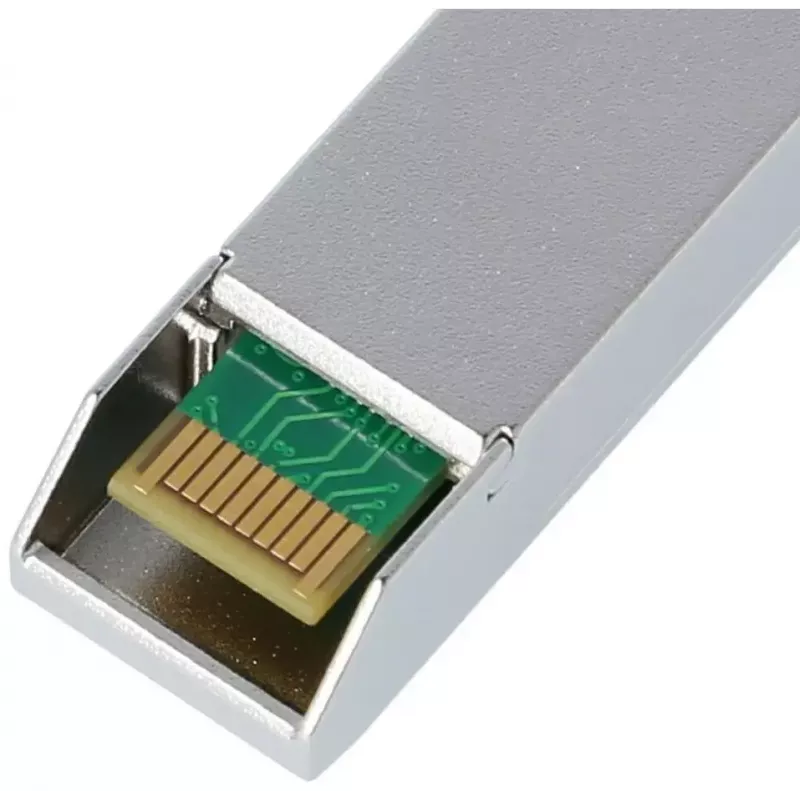

„BlueOptics SFP10G-TR13-BO“ yra kompaktiškas SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbit/s duomenų perdavimo linijoms. Jis veikia 1310 nm bangos ilgiu, naudoja standartinę LC dvipusę jungtį vienmodžiam šviesolaidžiui ir reikalauja 3,3 V maitinimo. Dėl lengvo sidabro spalvos metalinio korpuso ir nedidelio formos faktoriaus modulis skirtas naudoti tinklo įrangoje, palaikančioje SFP+ sąsajas ir 10GBASE-LR tipo vienmodžius ryšius iki kelių kilometrų.

Privalumai

Modulis palaiko didžiausią 10000 Mbit/s duomenų perdavimo spartą ir atitinka įprastus SFP+ fizinės sąsajos standartus, užtikrinančius suderinamumą. Jo sidabrinis metalinis korpusas suteikia mechaninį stabilumą ir padeda išsklaidyti šilumą, o sveria tik 2 g, todėl jį lengva tvarkyti ir montuoti. Siųstuvas-imtuvas atlieka siuntimo ir priėmimo funkcijas 1310 nm bangos ilgiu ir yra suderinamas su standartiniais LC dvipusiais kabeliais vienmodėms jungtims. Pagamintas pagal MSA reikalavimus atitinkančius matmenis ir elektrines charakteristikas, jis leidžia užtikrinti didelės spartos optinį ryšį komutatoriuose, maršrutizatoriuose ir saugojimo sistemose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamo tinklo įrenginio SFP+ prievadą, vadovaudamiesi įrenginio gamintojo instrukcijomis. Įsitikinkite, kad pagrindinis prievadas palaiko 10 Gbit/s SFP+ modulius, o priimanti įranga sukonfigūruota tinkamam optiniam režimui ir bangos ilgiui. Prijunkite vienmodžius LC dvipusius šviesolaidinius laidus prie modulio LC jungties, laikydamiesi teisingos siuntimo–priėmimo orientacijos. Įjunkite tinklo įrenginį ir patikrinkite ryšio būseną per įrenginio sąsają; jei palaikoma, įjunkite skaitmeninę diagnostiką pagrindiniame įrenginyje, kad matytumėte optinius parametrus realiuoju laiku.

Rekomendacijos

Naudokite vienmodžius LC dvipusius laidus ir tieskite šviesolaidžius vengdami per didelio lenkimo. Patikrinkite pagrindinio įrenginio suderinamumą su SFP+ optika ir, jei įmanoma, išbandykite modulį savo konkrečioje aparatinėje įrangoje prieš plataus masto diegimą. Jei yra, stebėkite modulį per DDM/DOM sąsają, kad sektumėte maitinimo įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir temperatūrą aktyviai priežiūrai.
