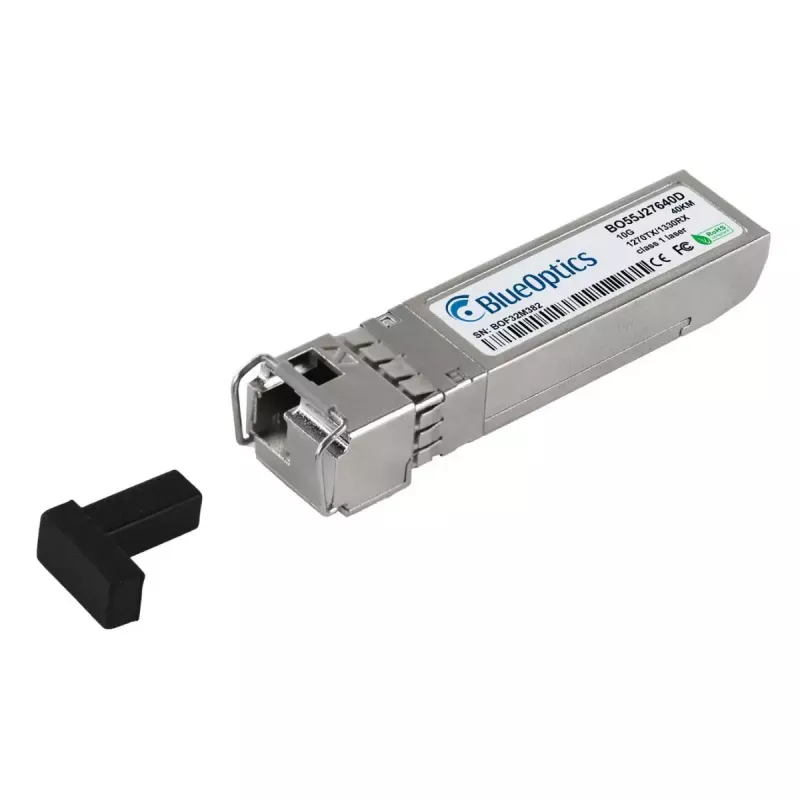

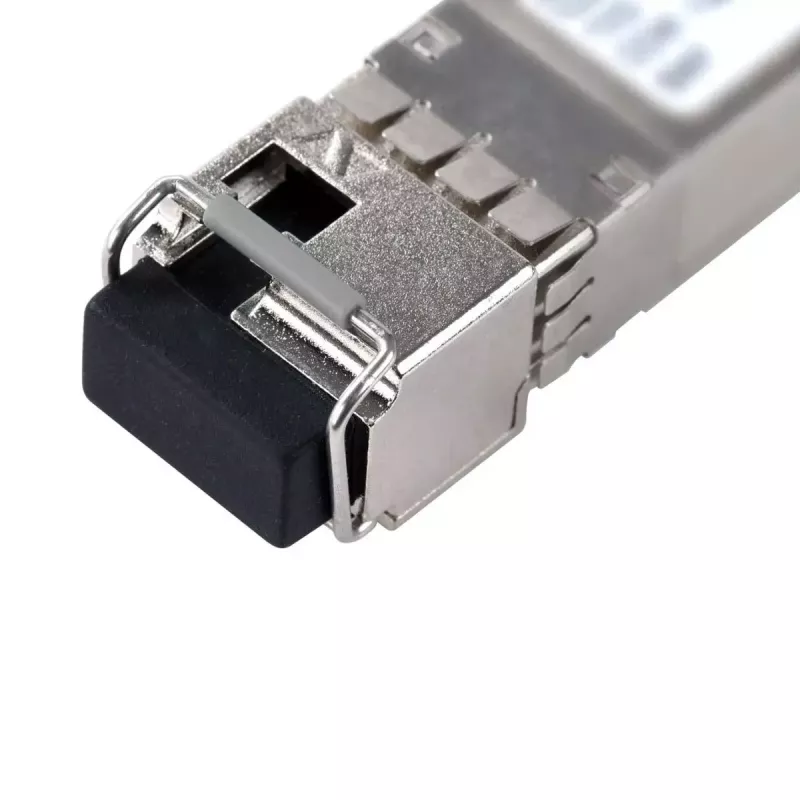

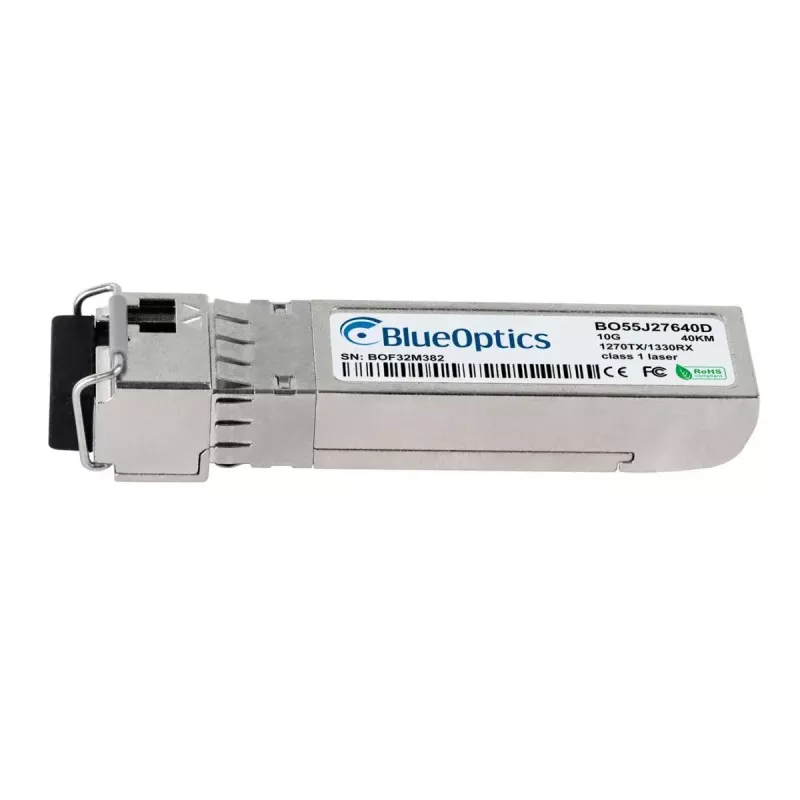

SFP siųstuvo-imtuvo modulis BlueOptics SFP10G-BX1270-40-BO 10000 Mbit/s

"BlueOptics SFP10G-BX1270-40-BO" yra vienmodis šviesolaidinis SFP+ siųstuvo-imtuvo modulis, skirtas 10 Gbit/s Ethernet ir susijusioms didelės spartos optinėms programoms. Modulis turi metalinį korpusą, SFP+ (SFP) sąsają ir veikia nuo 3,3 V maitinimo. Jis įgyvendina dviejų krypčių 10GBASE-BX-U perdavimą su atskirais siųstuvo ir imtuvo bangų ilgiais, skirtus vieno pluošto jungtims, ir naudoja LC simplex jungtį pagal MSA standartus. Modulis yra kompaktiškas ir lengvas, tinkamas montuoti į tinklo komutatorius, maršrutizatorius ir kitą suderinamą aparatinę įrangą, palaikančią SFP+ siųstuvus-imtuvus.

Privalumai

Šis "BlueOptics" siųstuvas-imtuvas užtikrina 10 Gbit/s duomenų perdavimo spartą SFP+ formos koeficiente su patvariu metaliniu korpusu ir maždaug 2 g svoriu. Jis palaiko vienmodžio pluošto jungtis, naudodamas LC simplex jungiamumą, ir atitinka MSA specifikacijas dėl fizinio suderinamumo. Modulis yra suderinamas su įprastais didelės spartos protokolais, tokiais kaip Ethernet ir "Fibre Channel over Ethernet", kai reikalinga 10 Gbit/s sparta.

Tinka

• 10 Gbit/s Ethernet aukštynkryptėms jungtims tarp komutatorių ir maršrutizatorių
• "Fibre Channel over Ethernet" ir saugojimo tinklų sujungimams
• Tolimojo nuotolio vienmodžio pluošto jungtims, kai reikalingas dviejų krypčių 10GBASE-BX-U
• Montavimui į tinklo aparatinę įrangą, kuri priima SFP+ siųstuvus-imtuvus

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+ (SFP formos koeficientas)
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Jungties tipas: LC simplex (vieno pluošto, dviejų krypčių)
• Perdavimas: 10GBASE-BX-U dviejų krypčių vienmodžiu pluoštu
• Darbinė įtampa: 3,3 V
• Korpusas: metalinis
• Spalva: sidabrinė
• Svoris: 0,002 kg

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į SFP+ lizdą suderinamame komutatoriuje, maršrutizatoriuje ar tinklo įrenginyje, kai įrenginys išjungtas, arba laikydamiesi gamintojo karštojo keitimo procedūros. Prijunkite vienmodį LC simplex pluošto pataisymo kabelį, atitinkantį siųstuvo-imtuvo dviejų krypčių bangos ilgio priskyrimą (perdavimas ir priėmimas vienu pluoštu), prie LC prievado. Įsitikinkite, kad priimančioji aparatinė įranga palaiko 10GBASE-BX-U ir SFP+ modulius; įjunkite reikiamą prievado konfigūraciją įrenginio valdymo sąsajoje. Stebėkite ryšio būseną ir, jei yra, naudokite priimančiojo įrenginio skaitmeninio diagnostinio stebėjimo (DDM/DOM) funkcijas, kad patikrintumėte veikimo parametrus.

Rekomendacijos

Naudokite vienmodžius LC simplex pataisymo laidus ir, kur įmanoma, patikrinkite suderinamumą su tiksline aparatine įranga. Patvirtinkite, kad priėmimo ir perdavimo bangos ilgiai atitinka priešingą siųstuvą-imtuvą jungtyje ir kad priimančiasis įrenginys palaiko DDM/DOM, jei reikalinga nuotolinė diagnostika. Montuodami modulį laikykitės ESD darbo procedūrų ir užtikrinkite tinkamą fizinį bei optinį jungčių valymą, kad išlaikytumėte jungties kokybę.
