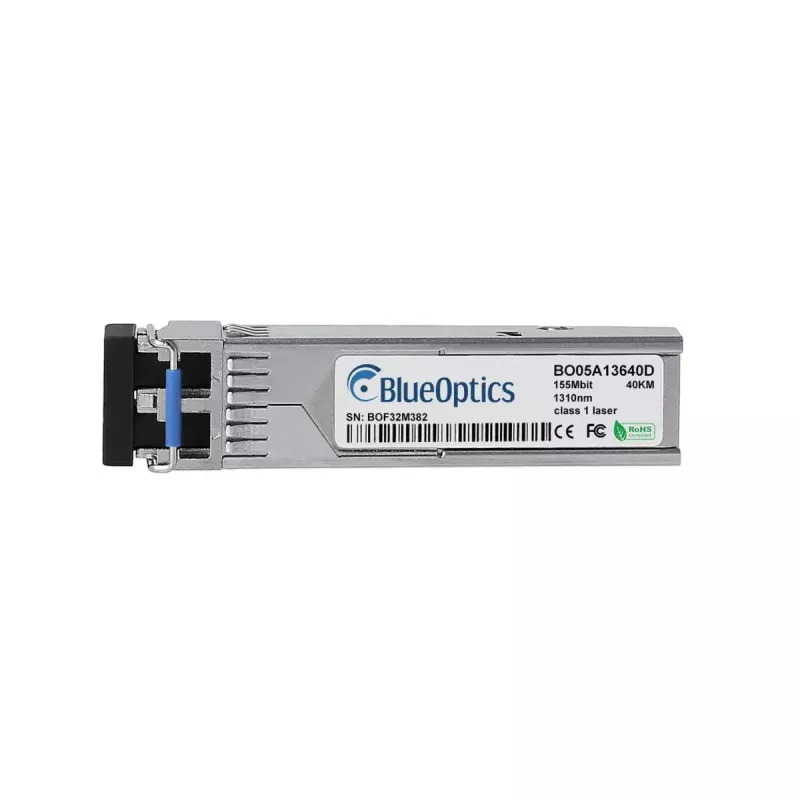

SFP siųstuvo-imtuvo modulis BlueOptics SFP100SM30-W-BO 155 Mbit/s 1310 nm

„BlueOptics SFP100SM30-W-BO“ yra vienmodės skaidulos SFP siųstuvo-imtuvo modulis, skirtas 100BASE-LH programoms, kurio didžiausia duomenų perdavimo sparta yra 155 Mbit/s, o veikimo bangos ilgis – 1310 nm. Modulis naudoja LC dvipusę optinę sąsają ir metalinį korpusą, veikia esant 3,3 V įėjimo įtampai ir sveria apytiksliai 3 g. Jis palaiko iki maždaug 40 km perdavimo atstumus vienmode skaidula ir yra suderinamas su aparatine įranga, atitinkančia MSA SFP formos faktoriaus standartus.

Privalumai

Modulis užtikrina stabilius optinius ryšius, pasižyminčius mažu jautrumu elektromagnetiniams trikdžiams, nes naudojamas skaidulinis perdavimas ir LC dvipusė jungtis, palaikanti vienu metu veikiančius siuntimo ir priėmimo kanalus. Metalinis korpusas suteikia mechaninį patikimumą ir geresnes šilumines charakteristikas. Siųstuvas-imtuvas pagamintas pagal MSA standartus ir yra suderinamas su įvairiais tinklo komutatoriais, maršrutizatoriais ir saugojimo sistemomis, priimančiomis SFP 100BASE-LH modulius. Kompaktiška, lengva konstrukcija palengvina montavimą ir keitimą tankioje tinklo aplinkoje.

Tinka

• Tolimojo ryšio eterneto jungtims vienmode skaidula (iki ~40 km)
• Jungtims tarp komutatorių, maršrutizatorių ir optinių paskirstymo skydų
• „Fibre Channel over Ethernet“ arba SDH/SONET programoms iki 155 Mbit/s
• Tinklo įrangos atnaujinimui arba sugedusių SFP modulių keitimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC dvipusė)
• Didžiausia duomenų perdavimo sparta: 155 Mbit/s
• Bangos ilgis: 1310 nm (siuntimo ir priėmimo)
• Laikmena: vienmodė skaidula
• Darbinė įtampa: 3,3 V
• Korpusas: metalinis
• Tipinis atstumas: iki maždaug 40 km (priklausomai nuo skaidulos ir ryšio biudžeto)
• Svoris: ~0,003 kg
• Palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), jei priimančioji įranga tai palaiko

Kaip naudoti

Įdėkite „BlueOptics SFP100SM30-W-BO“ modulį į suderinamos tinklo įrangos SFP lizdą, kol užsifiksuos. Prijunkite LC dvipusius vienmodės skaidulos pataisymo laidus prie modulio siuntimo ir priėmimo prievadų, laikydamiesi teisingos TX/RX orientacijos. Užtikrinkite, kad priimančioji įranga būtų sukonfigūruota pagal numatytus eterneto ar protokolo nustatymus ir kad SFP lizdas palaikytų 100BASE-LH veikimą. Jei priimančioji įranga palaiko DDM/DOM, per valdymo sąsają galima stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą ryšio diagnostikai.

Rekomendacijos

Norėdami optimalaus veikimo, naudokite vienmodę LC dvipusę skaidulą su tinkamu slopinimu ir švariomis jungtimis. Patikrinkite priimančiosios įrangos suderinamumą su DDM/DOM, jei reikalinga nuotolinė diagnostika. Nenaudojamus modulius laikykite antistatinėje pakuotėje ir montuodami bei išimdami laikykitės ESD atsargumo priemonių.
