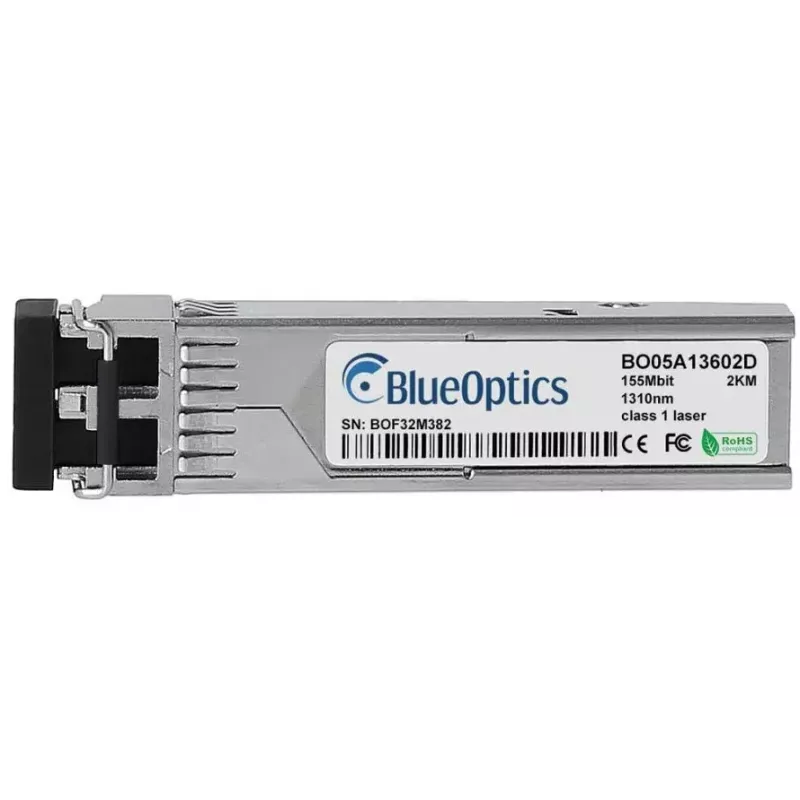

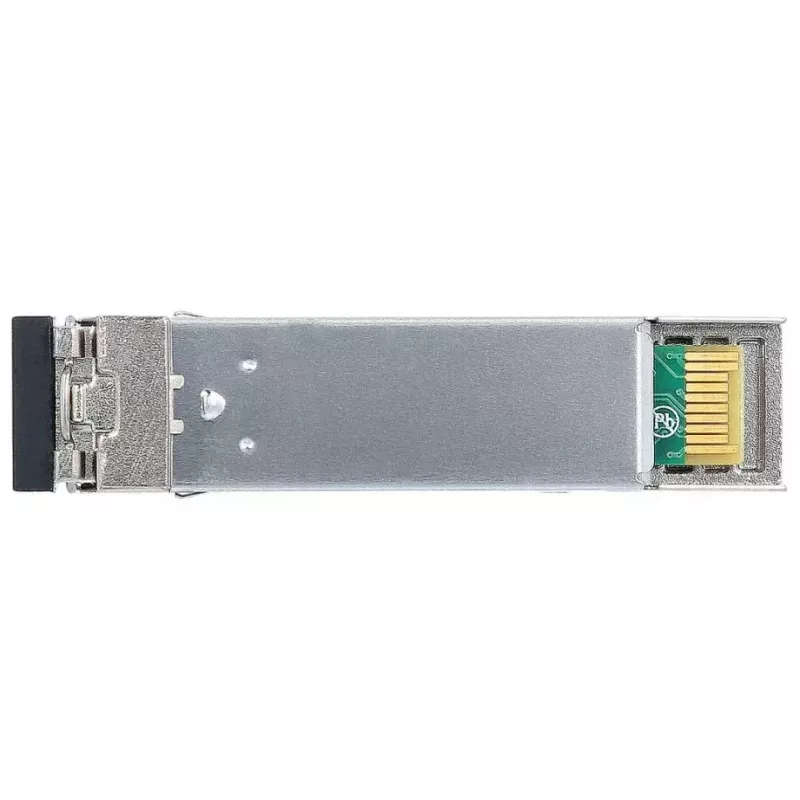

SFP siųstuvo-imtuvo modulis BlueOptics SFP100FX1310-TSC-2KM-BO 155 Mbit/s 1310 nm

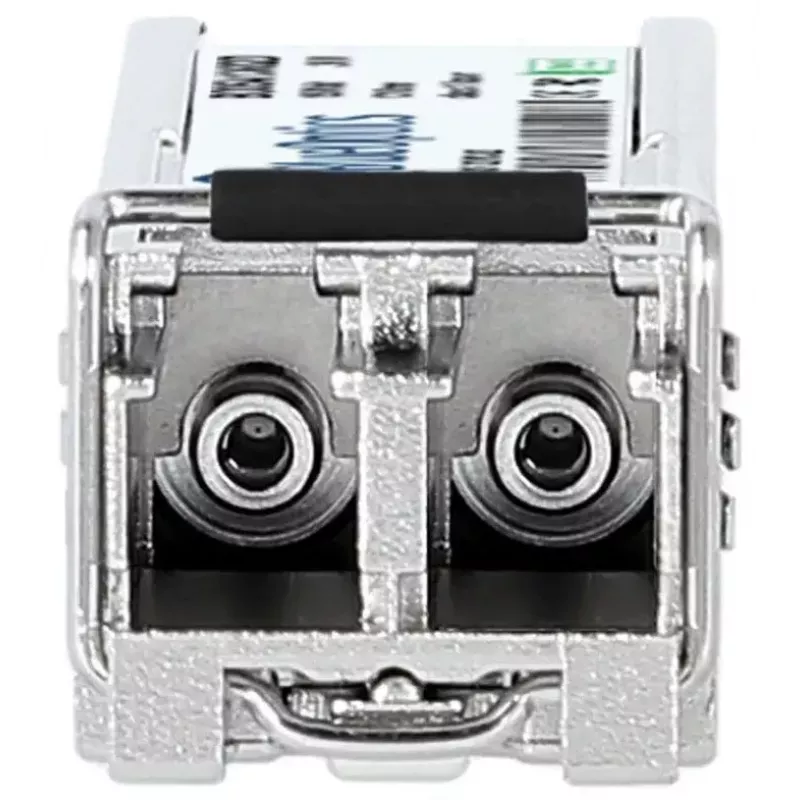

„BlueOptics SFP100FX1310-TSC-2KM-BO“ yra šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 100BASE-FX tinklams. Jis palaiko maksimalų 155 Mbit/s duomenų perdavimo spartą daugiamode skaidula, veikiant 1310 nm bangos ilgiu. Modulis yra kompaktiškame metaliniame korpuse, sveria maždaug 3 g, naudoja 3,3 V maitinimą ir turi LC dvipusį optinį jungtį, atitinkančią MSA formos faktoriaus standartus. Jis suderinamas su įrenginiais, priimančiais SFP 100BASE-FX siųstuvus-imtuvus, ir skirtas tiesioginio taškas–taškas optinio ryšio linijoms iki 2 km.

Privalumai

Siųstuvas-imtuvas užtikrina stabilų optinį perdavimą 1310 nm bangos ilgiu ir palaiko standartines SFP sąsajas, kad būtų galima paprastai įdiegti karštojo prijungimo būdu. Jo metalinis korpusas suteikia mechaninį patvarumą ir EMI ekranavimą, o lengva konstrukcija palengvina integravimą į komutatorių, maršrutizatorių ar saugojimo įrangą. Modulis atitinka įprastas MSA specifikacijas, todėl gali sąveikauti su įranga, palaikančia 100BASE-FX SFP modulius. Integruotos skaitmeninės diagnostikos galimybės gali būti prieinamos, kai jas palaiko pagrindinė įranga, leidžianti realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkį, išėjimo ir priėmimo galią bei temperatūrą.

Tinkama naudoti

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics SFP100FX1310-TSC-2KM-BO“, įstatydami jį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol įrenginys maitinamas pagal pagrindinio įrenginio gamintojo instrukcijas. Prijunkite LC dvipusius šviesolaidinius komutacinius kabelius tinkamu poliškumu prie siųstuvo ir imtuvo prievadų. Jei reikia, sukonfigūruokite pagrindinį įrenginį 100BASE-FX veikimui ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba nuskaitykite diagnostinius parametrus, kad galėtumėte stebėti modulio būklę ir ryšio sąlygas.

Rekomendacijos

Naudokite atitinkamos rūšies ir kokybės skaidulą (kaip rekomenduojama tinklo projekte) ir užtikrinkite tinkamą jungčių švarą, kad signalo kokybė būtų optimali; prieš diegdami patikrinkite pagrindinio įrenginio suderinamumą ir DDM/DOM palaikymą, kad galėtumėte naudotis stebėjimo funkcijomis.
