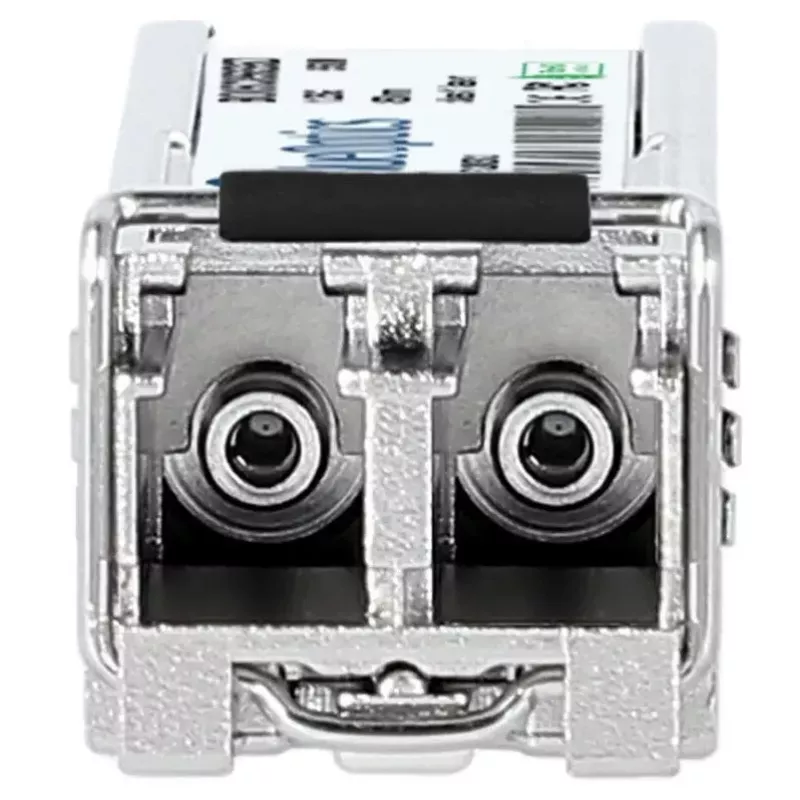

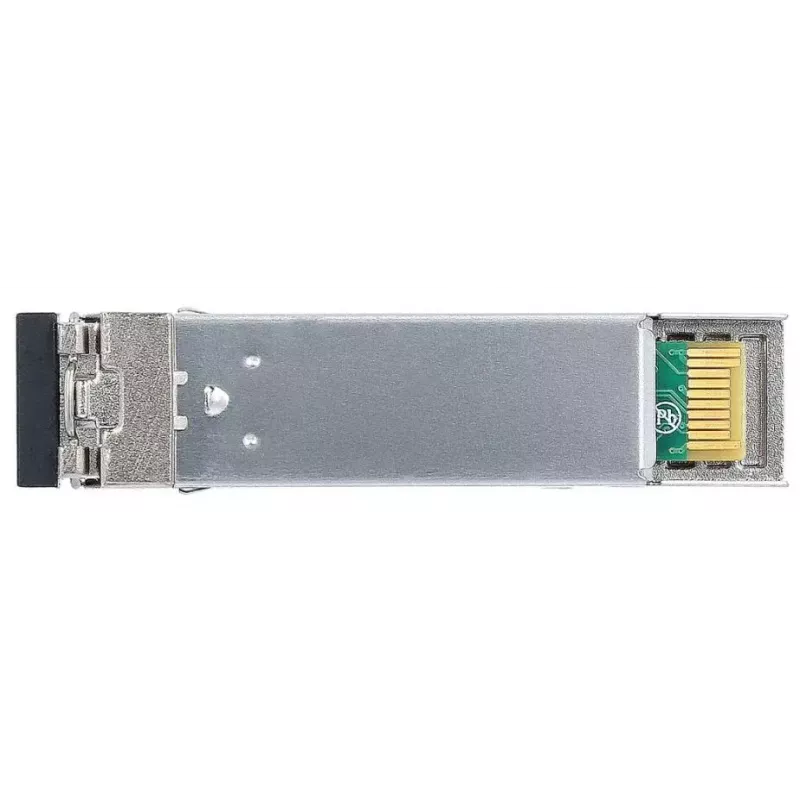

SFP siųstuvo-imtuvo modulis BlueOptics SFP1000SX-220-BO 1250 Mbit/s 850 nm

„BlueOptics SFP1000SX-220-BO“ yra mažos formos keičiamas (SFP) šviesolaidinis siųstuvas-imtuvas, skirtas 1000Base-SX programoms. Jis palaiko iki 1250 Mbit/s duomenų perdavimo spartą daugiamodžiu šviesolaidžiu, naudodamas 850 nm bangos ilgį. Modulis yra metaliniame korpuse, veikia nuo 3,3 V įėjimo įtampos ir suderinamas su LC dvipusėmis šviesolaidinėmis jungtimis. Sveriantis apie 3 g ir sidabrinės spalvos, modulis skirtas kompaktiškiems, karštojo keitimo tinklo įrenginiams, kur svarbu vieta ir patikimumas.

Privalumai

Siųstuvas-imtuvas užtikrina patikimą daugiamodžio šviesolaidžio ryšį, palaikydamas iki 1,25 Gbit/s pralaidumą ir 850 nm optinio siųstuvo-imtuvo porą. Metalinis korpusas suteikia mechaninį tvirtumą ir EMI ekranavimą, o SFP forma leidžia atlikti karštąjį keitimą palaikomuose tinklo įrenginiuose. Atitiktis MSA pagrįstoms SFP sąsajoms užtikrina suderinamumą su įranga, kuri priima standartinius 1000Base-SX SFP modulius. Mažas svoris ir kompaktiški matmenys supaprastina diegimą komutatoriuose, maršrutizatoriuose ir saugojimo sistemose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite SFP modulį į tuščią SFP prievadą suderinamame tinklo įrenginyje, kai įrenginys išjungtas, arba vadovaukitės gamintojo karštojo keitimo instrukcijomis, jei norite įstatyti veikiant. Prijunkite LC dvipusį daugiamodį šviesolaidinį kabelį prie modulio LC jungties, užtikrindami teisingą siuntimo/gavimo orientaciją. Po įdiegimo patikrinkite ryšio būseną ir spartą pagrindinio įrenginio valdymo sąsajoje ir įsitikinkite, kad prievadas sukonfigūruotas 1000Base-SX, jei taikoma. Jei pagrindinis įrenginys palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), įjunkite ir patikrinkite rodomus parametrus, kad stebėtumėte optinę galią ir modulio temperatūrą.

Rekomendacijos

Norėdami geriausių rezultatų, naudokite aukštos kokybės daugiamodžius šviesolaidinius kabelius ir patikrinkite suderinamumą su tikslinio įrenginio programine įranga; įsitikinkite, kad pagrindinis įrenginys palaiko MSA SFP modulius ir, jei yra, DDM/DOM funkcijas nuotoliniam stebėjimui. Laikykite šviesolaidines jungtis švarias ir venkite staigių lenkimų šviesolaidžio linijoje, kad išlaikytumėte signalo vientisumą.
