SFP siųstuvo-imtuvo modulis BlueOptics SFP-GLS-W3510-A-BO 1250 Mbit/s

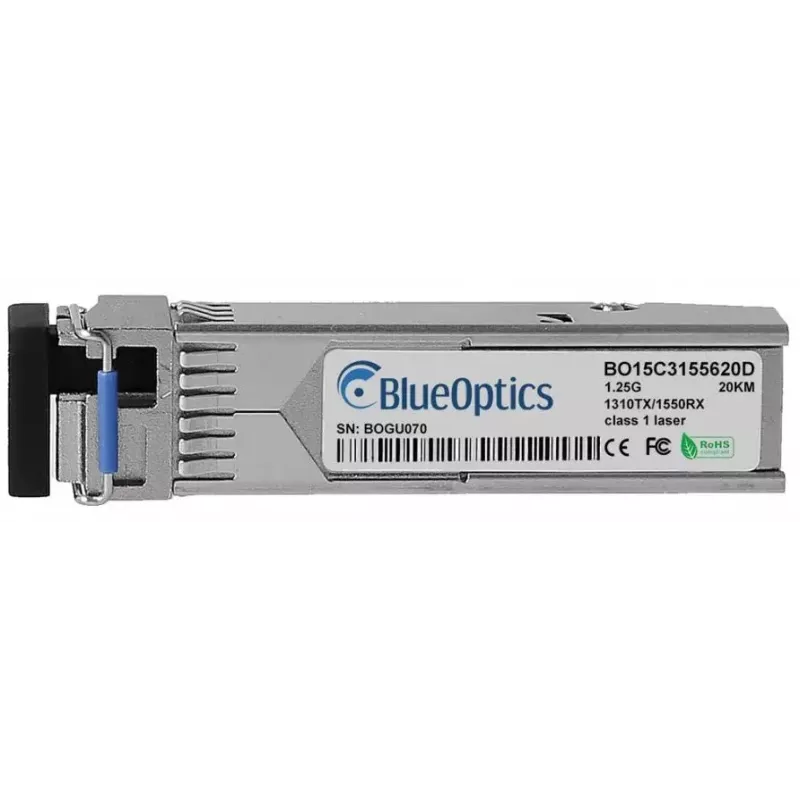

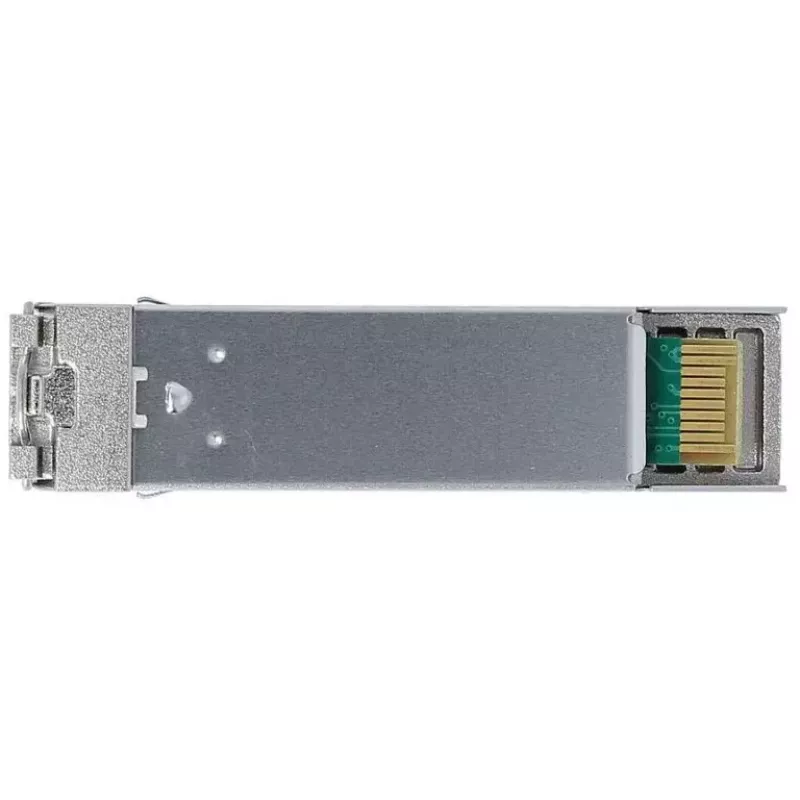

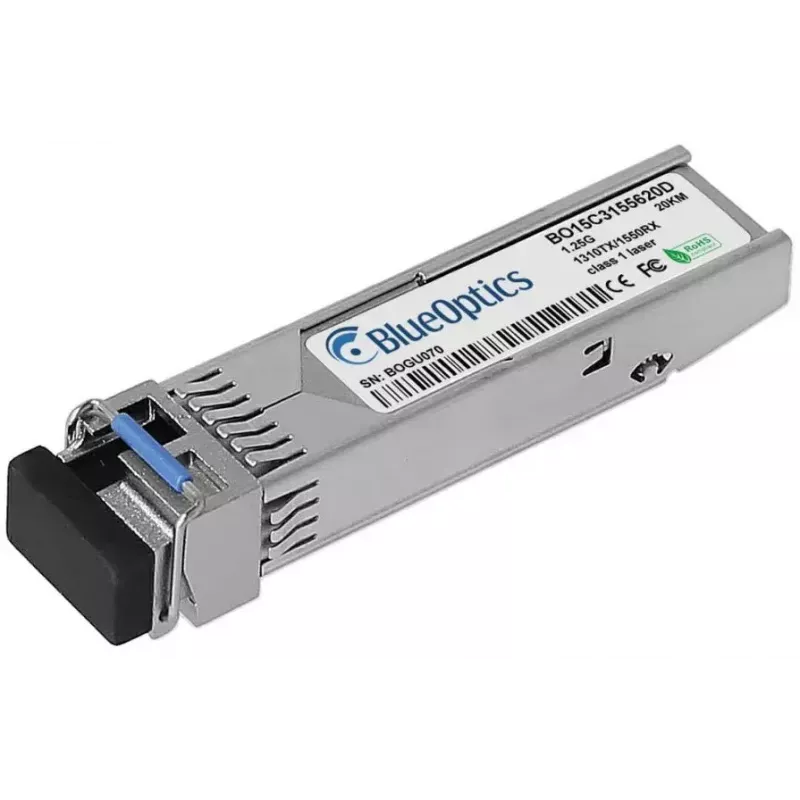

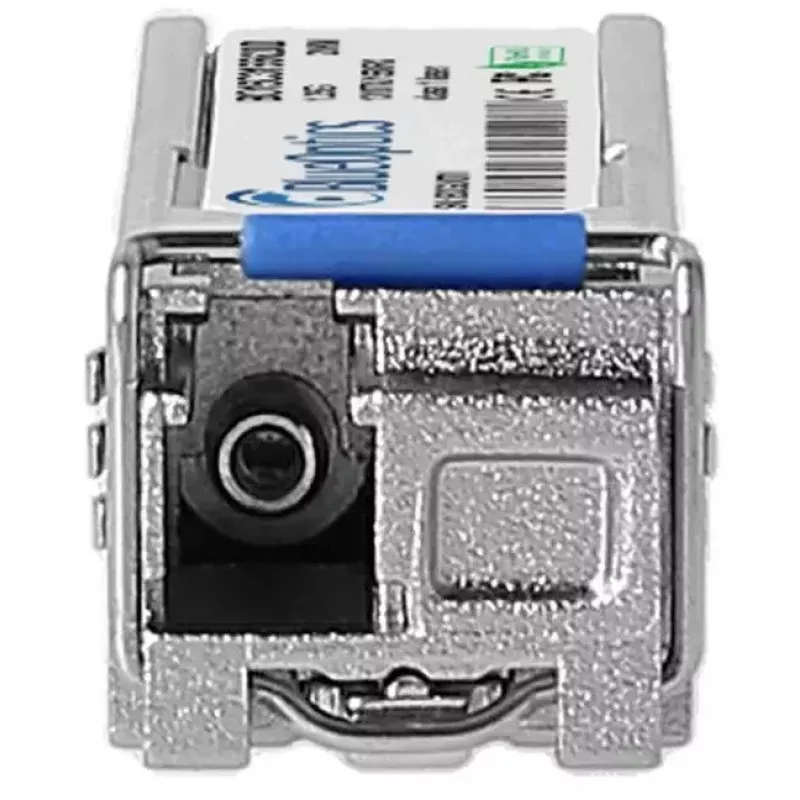

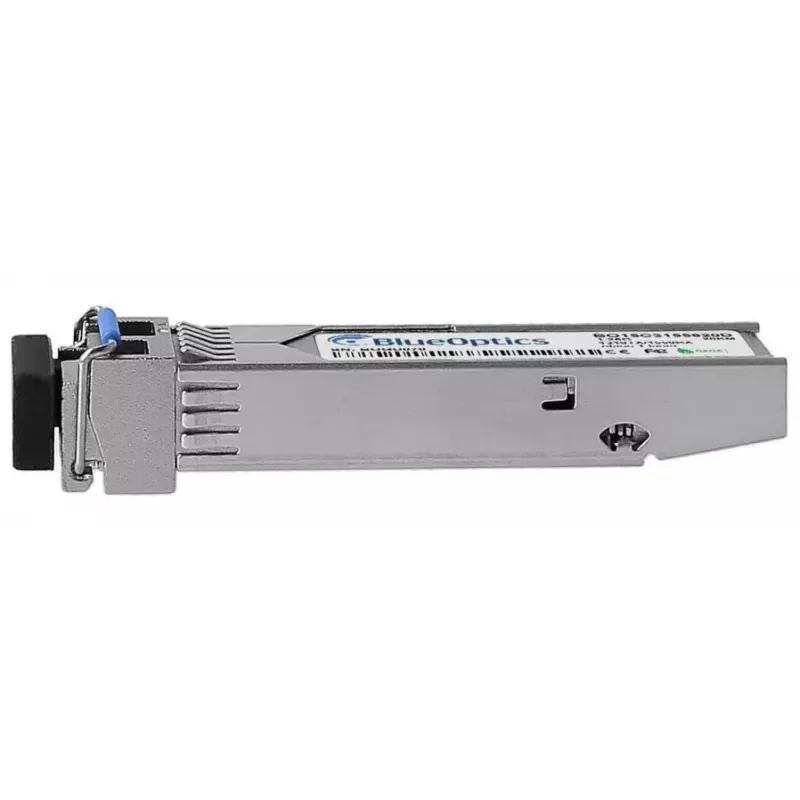

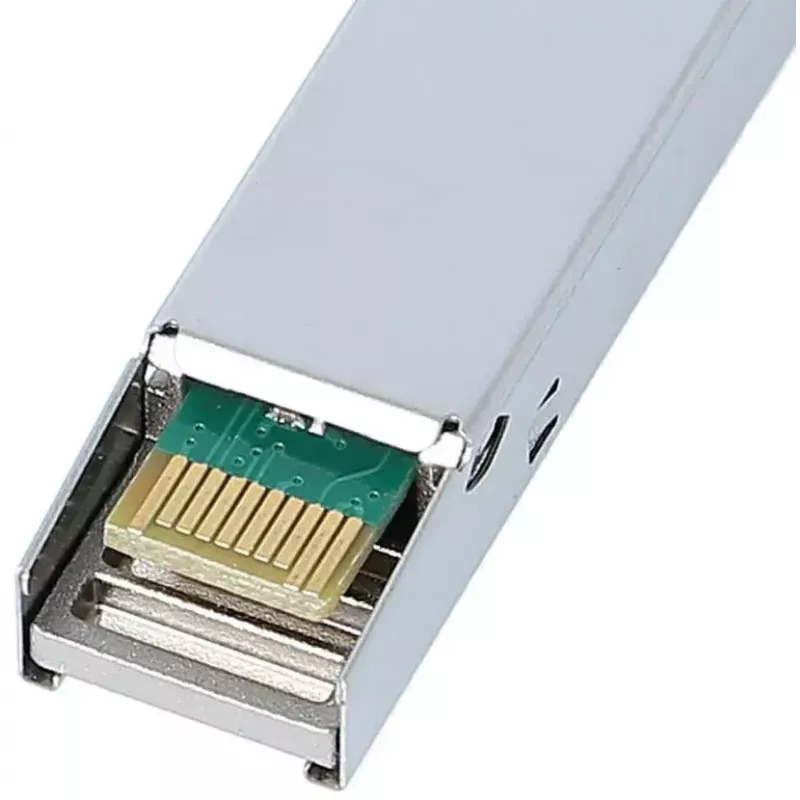

„BlueOptics SFP-GLS-W3510-A-BO“ yra vieno prievado SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-U programoms, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į sidabrinės spalvos metalinį korpusą ir veikiantis nuo 3,3 V įėjimo, modulis yra kompaktiškas ir lengvas (apie 3 g). Jis užtikrina dvikryptį optinį perdavimą vienmodžiu šviesolaidžiu, naudodamas LC simplex jungtį, ir atitinka MSA kontaktų išdėstymo bei formos faktoriaus susitarimus, kad būtų suderinamas su įvairia tinklo įranga, palaikančia 1000BASE-BX-U SFP siųstuvus-imtuvus.

Privalumai

Modulis siūlo sparčią optinę transmisiją iki 1250 Mbit/s standartizuotu SFP formos faktoriumi, leidžiančiu paprastus karštojo prijungimo atnaujinimus ar keitimus komutatoriuose, maršrutizatoriuose ir saugojimo sistemose. Jo metalinis korpusas suteikia mechaninę apsaugą ir EMI ekranavimą, o mažas svoris ir kompaktiškas dydis supaprastina montavimą tankiose stelažų aplinkose. Siųstuvas-imtuvas yra skirtas ilgo nuotolio vienmodžio ryšio linijoms ir palaiko skaitmeninės diagnostikos stebėjimą ten, kur priimančioji aparatinė įranga teikia DDM/DOM palaikymą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite siųstuvą-imtuvą įkišdami jį į laisvą SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, kol priimančioji įranga yra maitinama pagal įrangos gamintojo nurodymus karštojo prijungimo moduliams. Prijunkite LC simplex vienmodį pataisų kabelį prie modulio ir nuotolinio įrenginio, užtikrindami teisingą orientaciją dvikrypčiai (BX-U) linijai, kurioje vienas pluoštas perduoda TX vienu bangos ilgiu, o RX kitu. Patikrinkite linijos būseną per priimančiojo įrenginio sąsają ir, jei palaikoma, įjunkite arba nuskaitykite DDM/DOM parametrus iš sistemos valdymo pulto, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, siųstuvo / imtuvo optinę galią ir temperatūrą.

Rekomendacijos

Prieš diegiant įsitikinkite, kad priimančioji aparatinė įranga palaiko 1000BASE-BX-U ir skaitmeninės diagnostikos stebėjimo funkcijas. Naudokite vienmodžius LC simplex pataisų laidus ir laikykitės geriausios šviesolaidžių naudojimo praktikos (valykite jungtis, venkite staigių lenkimų, išlaikykite tinkamas įterpimo nuostolių ribas), kad pasiektumėte patikimas ilgo nuotolio linijas ir numatomą našumą.
