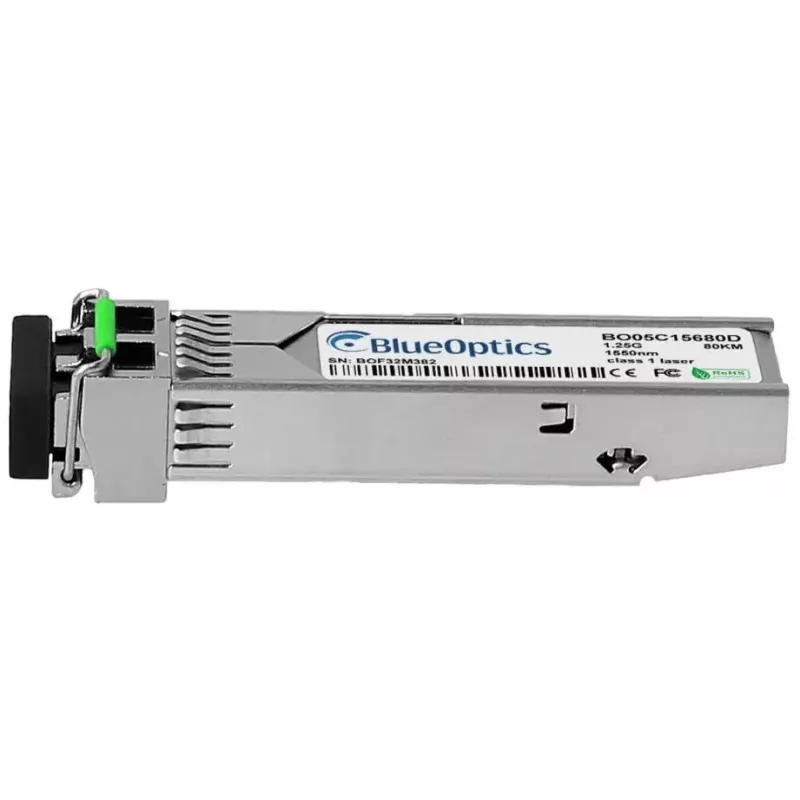

SFP siųstuvo-imtuvo modulis BlueOptics SFP-GLS-70-A-BO 1250 Mbit/s 1550 nm

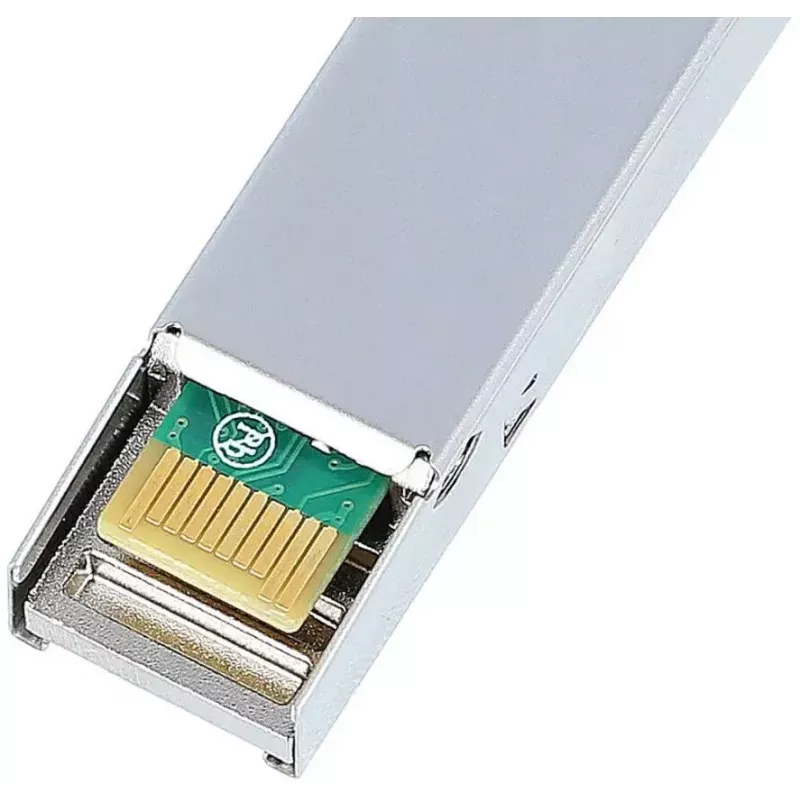

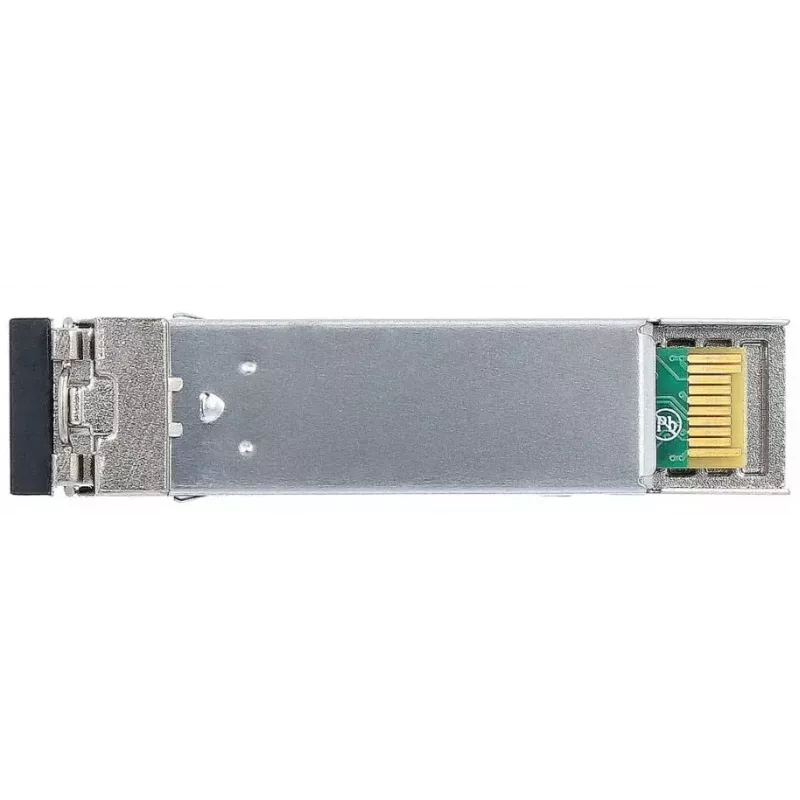

„BlueOptics SFP-GLS-70-A-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodėms jungtims, kurių vardinė duomenų perdavimo sparta yra 1250 Mbit/s, o veikimo bangos ilgis – 1550 nm. Įtaisytas metaliniame korpuse ir maitinamas 3,3 V įtampa, modulis yra kompaktiškas ir lengvas (apie 3 g) ir naudoja LC dvipusę sąsają vienalaikiam siuntimui ir priėmimui atskirais pluoštais. Modulis atitinka įprastus MSA SFP formos faktoriaus reikalavimus ir tinkamas naudoti komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje, palaikančioje 1000BASE‑ZX stiliaus optines sąsajas.

Privalumai

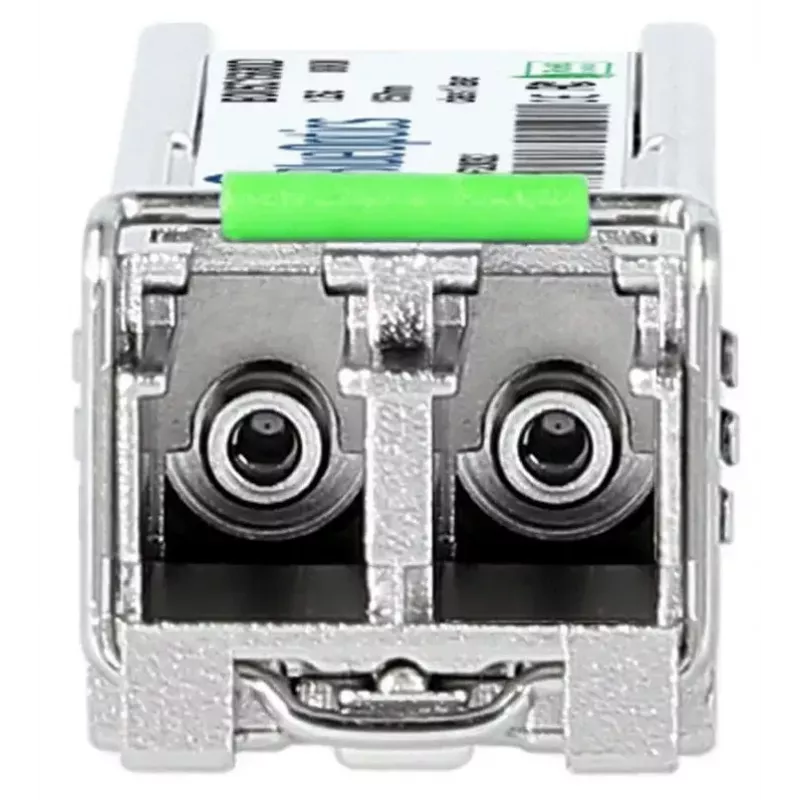

Siųstuvas-imtuvas užtikrina patikimą ilgo atstumo vienmodį perdavimą 1550 nm bangos ilgiu ir palaiko iki 1250 Mbit/s pralaidumą. Jo metalinis korpusas užtikrina mechaninį patikimumą ir šiluminį stabilumą, o kompaktiškas SFP formos faktorius leidžia karštai prijungti standartiniuose SFP lizduose. LC dvipusė optinė sąsaja įgalina dvikryptį ryšį, o modulis yra suderinamas su standartine skaitmenine diagnostika (DDM/DOM), kai ją palaiko pagrindinis įrenginys, padedant stebėti ir šalinti triktis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics SFP‑GLS‑70‑A‑BO“ į suderinamą SFP prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kol pagrindinis įrenginys maitinamas pagal įrenginio instrukcijas, kad išvengtumėte trikdžių. Prijunkite LC dvipusius vienmodžius pataisomuosius laidus prie siuntimo ir priėmimo prievadų, užtikrindami teisingą pluošto poliškumą. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite diagnostikos sąsają per įrenginio valdymo įrankius, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, įėjimo galią ir temperatūrą. Patikrinkite jungties parametrus ir sukonfigūruokite įrenginio prievadą tinkamam protokolui (pavyzdžiui, 1000BASE‑ZX), kaip reikalauja tinklo projektavimas.

Rekomendacijos

Naudokite kokybiškus vienmodžius LC dvipusius pataisomuosius laidus ir tinkamus pataisomuosius skydus, kad pasiektumėte nurodytą atstumą ir signalo kokybę. Užtikrinkite, kad pagrindinio įrenginio programinė įranga palaikytų trečiųjų šalių SFP modulius ir DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykitės ESD atsargumo priemonių tvarkydami ir venkite optinės sąsajos poveikio dulkėms ar tiesioginiams saulės spinduliams; neuždengtus prievadus, kai jie neprijungti, uždarykite gaubteliais.
