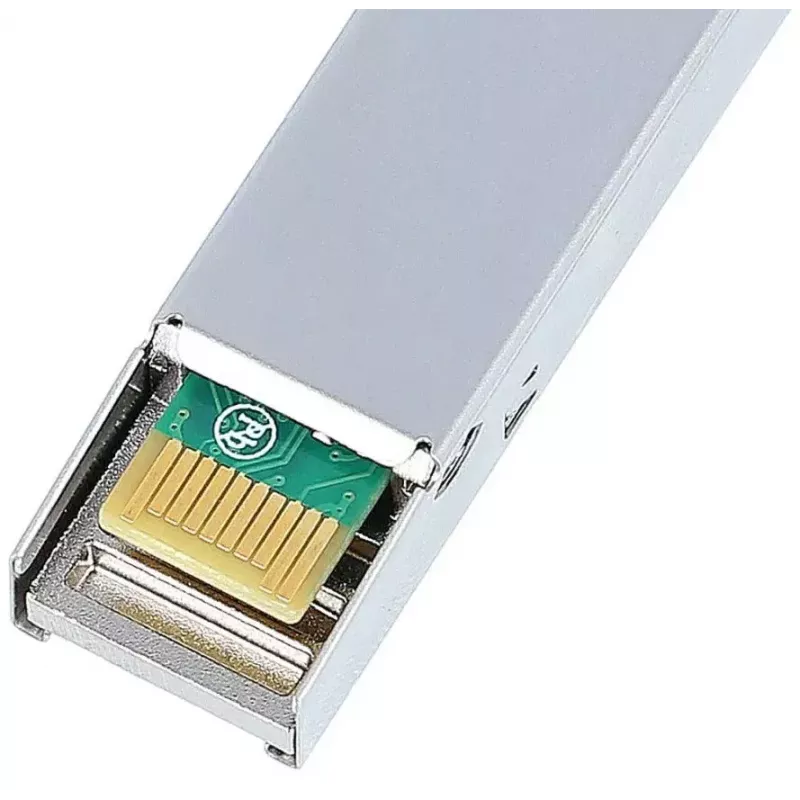

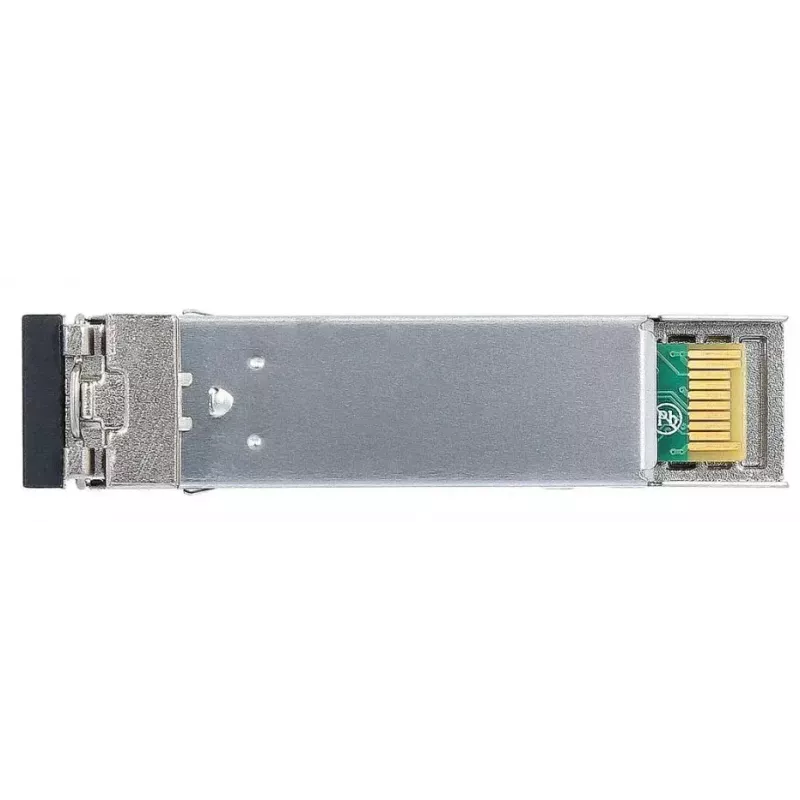

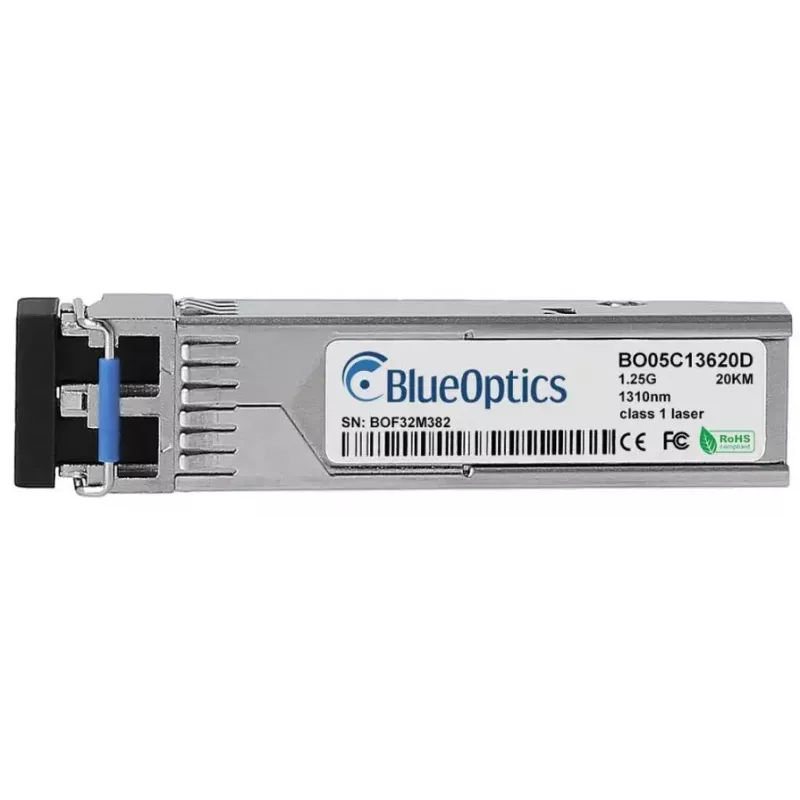

SFP siųstuvo-imtuvo modulis BlueOptics SFP-GLS-20-A-BO 1250 Mbit/s 1310 nm

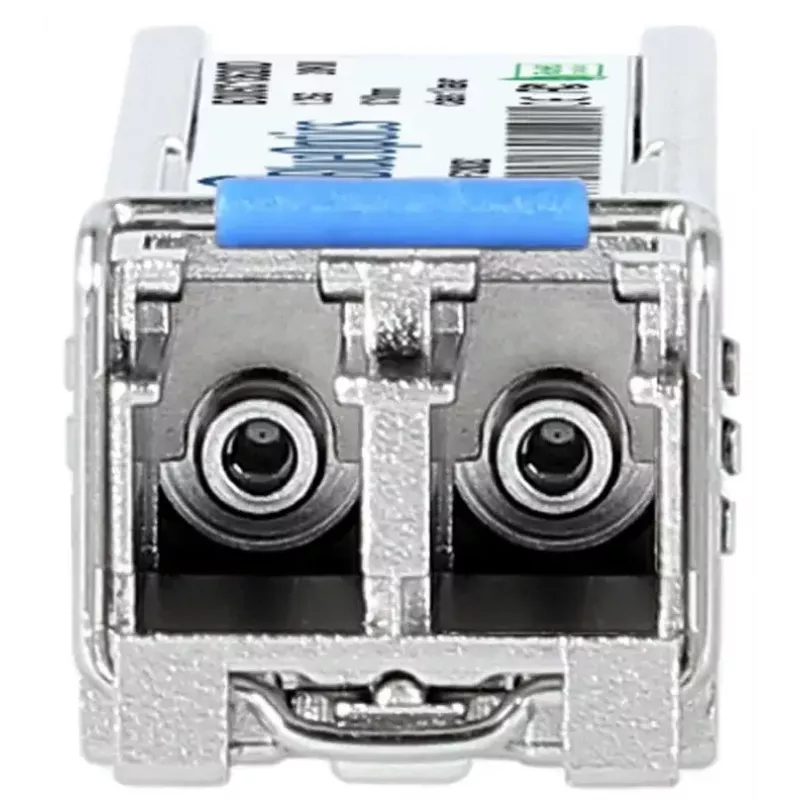

„BlueOptics SFP-GLS-20-A-BO“ yra vienmodės skaidulos SFP siųstuvo-imtuvo modulis, sukurtas 1,25 Gbit/s optinėms jungtims esant 1310 nm bangos ilgiui. Įdėtas į metalinį korpusą ir maitinamas iš 3,3 V įėjimo, šis kompaktiškas modulis užtikrina patikimą optinį ryšį „taškas–taškas“ dideliais atstumais iki 20 km ir sveria maždaug 40 g. Jis naudoja SFP formos faktorių ir dvipusę LC optinę sąsają (suderinamą su standartinėmis vienmodės skaidulos diegimo sistemomis), kad būtų galima integruoti į komutatorius, maršrutizatorius ir kitą tinklo įrangą, kuri palaiko SFP siųstuvus-imtuvus.

Privalumai

Modulis pasižymi standartizuotu SFP formos faktoriumi ir metaliniu korpusu, užtikrinančiu mechaninį stabilumą ir šilumos laidumą. Didžiausia duomenų perdavimo sparta yra 1250 Mbit/s, o maksimalus pasiekiamumas – iki 20 000 m vienmodėje skaiduloje, todėl jis palaiko ilgo nuotolio eternetą ir susijusius didelės sparties optinius protokolus. Žema darbinė įtampa (3,3 V) ir mažas svoris leidžia jį naudoti tankiuose įrenginiuose ir diegti karštojo keitimo būdu suderinamuose prievaduose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics SFP-GLS-20-A-BO“ modulį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol jis užsifiksuos. Prijunkite vienmodės LC dvipusį skaidulinį komutacinį kabelį prie modulio optinės sąsajos, užtikrindami teisingą siuntimo / priėmimo orientaciją. Įjunkite pagrindinį įrenginį ir patikrinkite ryšio būseną per įrenginio valdymo sąsają arba šviesos diodus. Išimkite modulį nuspausdami fiksavimo mechanizmą ir ištraukdami jį, kai pagrindinis prievadas yra išjungtas, jei reikia atlikti karštojo keitimo procedūras.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodžius LC dvipusius komutacinius kabelius ir įsitikinkite, kad abiejuose jungties galuose naudojami siųstuvai-imtuvai su atitinkamu bangos ilgiu ir specifikacijomis. Patikrinkite, ar pagrindinis įrenginys palaiko SFP siųstuvus-imtuvus, ir, jei reikia, įjunkite skaitmeninės diagnostikos stebėjimą (DDM/DOM) įrangoje, kuri palaiko SFF-8472 standartą, kad realiuoju laiku stebėtumėte parametrus, tokius kaip maitinimo įtampa, optinė galia ir temperatūra.
