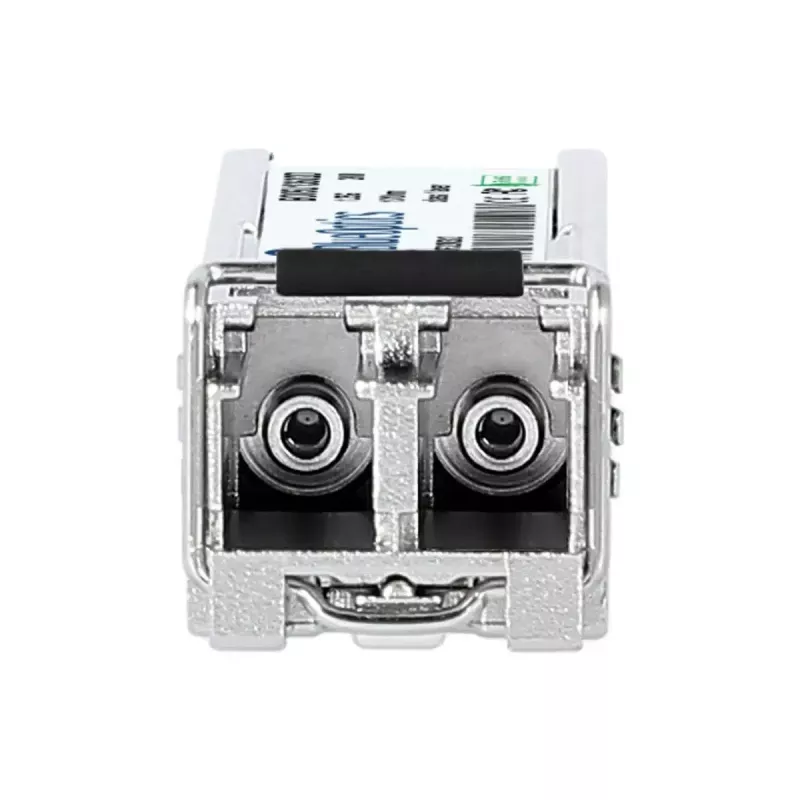

SFP siųstuvo-imtuvo modulis BlueOptics SFP-GIG-EXTND-BO 1250 Mbit/s 1310 nm sidabrinis

BlueOptics SFP-GIG-EXTND-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1000BASE-X programoms. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir veikia 1310 nm bangos ilgiu. Modulis įdėtas į sidabrinį metalinį korpusą, reikalauja 3,3 V įėjimo įtampos ir sveria 40 g. Jame įdiegta LC dvipusė optinė sąsaja ir laikomasi MSA (kelių tiekėjų susitarimo) formos faktoriaus standartų, užtikrinančių suderinamumą su plačiu tinklo įrangos asortimentu.

Privalumai

Siųstuvas-imtuvas užtikrina patikimą optinį duomenų perdavimą šviesolaidžiu, atsparų elektromagnetiniams trikdžiams, ir palaiko vienalaikius siuntimo ir priėmimo kanalus per LC dvipuses jungtis. Jis pagamintas pagal MSA standartus, kad būtų užtikrintas sąveikumas su pagrindinėmis tinklo platformomis, priimančiomis 1000BASE-X SFP modulius. Kompaktiškas metalinis korpusas ir standartinė SFP sąsaja palengvina diegimą ir keitimą komutatoriuose, maršrutizatoriuose ir saugojimo sistemose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite modulį į suderinamą SFP lizdą savo komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai pagrindinė įranga išjungta, arba vadovaudamiesi įrenginio gamintojo karšto prijungimo nurodymais. Prijunkite tinkamą LC dvipusį šviesolaidinį komutacinį kabelį tarp šio siųstuvo-imtuvo ir nuotolinės šviesolaidžio jungties ar pataisos skydo, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir įsitikinkite, kad programinės įrangos ar programinės įrangos nustatymai leidžia trečiųjų šalių SFP modulius, jei to reikalauja tiekėjas. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir stebėkite diagnostinius parametrus, kad gautumėte informaciją realiuoju laiku apie maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir priėmimo galią bei temperatūrą.

Rekomendacijos

Naudokite vienmodį ar daugiamodį šviesolaidį, atitinkantį modulio bangos ilgio ir veikimo nuotolio specifikacijas, ir rinkitės aukštos kokybės LC dvipusius pataisos laidus bei pataisos skydus, kad pasiektumėte optimalų ryšio našumą. Įsitikinkite, kad pagrindinė įranga palaiko 1000BASE-X SFP modulius ir, jei įmanoma, įjunkite DDM/DOM, kad būtų galima aktyviai stebėti. Laikykitės ESD atsargumo priemonių dirbdami su siųstuvu-imtuvu, o nenaudojamus modulius laikykite apsauginėje pakuotėje, kad apsaugotumėte optines sąsajas nuo dulkių ir užteršimo.
