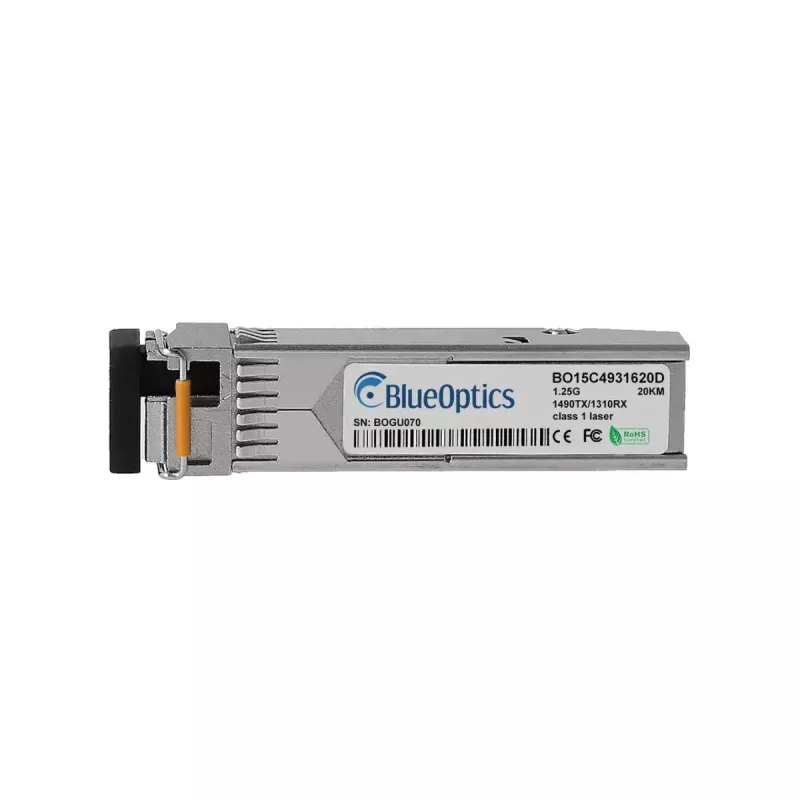

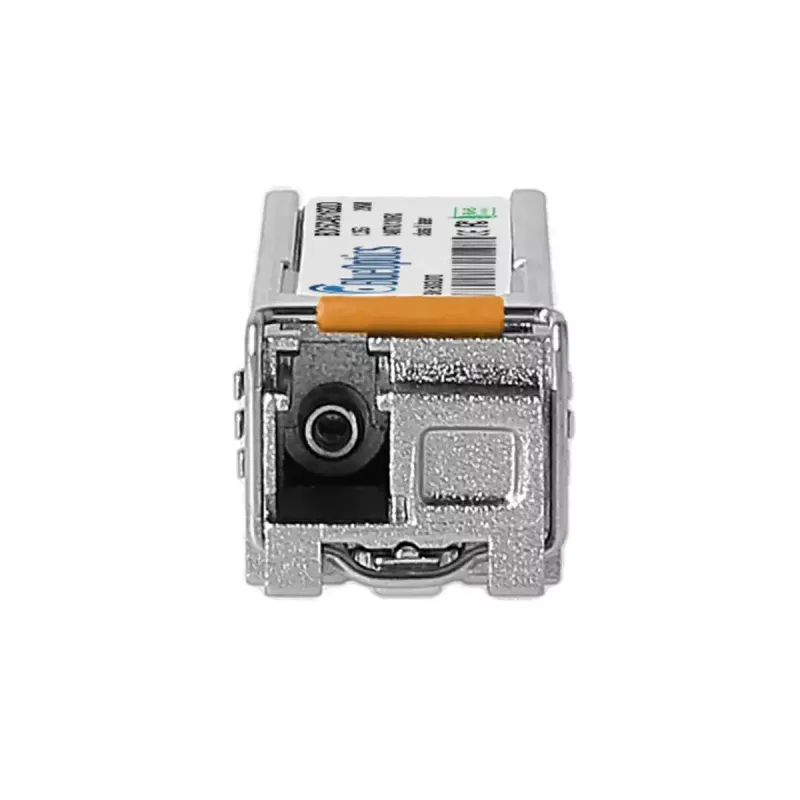

SFP siųstuvo-imtuvo modulis BlueOptics SFP-GD-BX43-BO 1250 Mbit/s

BlueOptics SFP-GD-BX43-BO yra vienmodės skaidulos SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-D programoms, su maksimalia 1250 Mbit/s duomenų perdavimo sparta. Įdėtas į metalinį korpusą ir sveriantis apie 3 g, modulis veikia nuo 3,3 V įvesties ir užtikrina dvipusį optinį ryšį naudojant LC simplex jungtį. Siųstuvas-imtuvas naudoja atskirus perdavimo ir priėmimo bangos ilgius (perdavimo 1310 nm, priėmimo 1490 nm) ir palaiko vienos skaidulos dvikryptį perdavimą iki maždaug 20 km atstumu, kai naudojama tinkama vienmodė skaidula.

Privalumai

Modulis atitinka MSA standartus ir yra suderinamas su MRV platformomis, palaikančiomis Originalių SFP-GD-BX43 formos faktorių ir protokolą, todėl galima paprastai pakeisti ar išplėsti esamą įrangą. Pagamintas su aukštos kokybės optiniais lazeriais ir IC komponentais, jis pasižymi stabiliomis optinėmis charakteristikomis, ilgu eksploatacijos laikotarpiu ir mažu svoriu. Integruotas skaitmeninės diagnostikos stebėjimas (DDM/DOM) teikia realaus laiko telemetrijos duomenis apie maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priimamą galią ir temperatūrą, padedančius atlikti techninę priežiūrą ir trikčių šalinimą. Metalinis korpusas prisideda prie mechaninio patvarumo ir elektromagnetinio atsparumo.

Tinka

• 1000BASE-BX-D eterneto jungtims per vienmodę skaidulą
• Skaidulinėms jungtims tarp MRV suderinamų komutatorių ir maršrutizatorių
• Tolimojo ryšio linijoms ir tarpvietiniam junglumui iki ~20 km
• Saugojimo zonų tinklams ir Fibre Channel over Ethernet programoms iki 1,25 Gbit/s

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC simplex jungtis)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Optiniai bangos ilgiai: perdavimo 1310 nm / priėmimo 1490 nm dvikrypčiam vienos skaidulos veikimui
• Perdavimo terpė: vienmodė skaidula (vienos skaidulos dvikryptis)
• Tipinis pasiekiamumas: iki maždaug 20 km (priklauso nuo skaidulos ir ryšio biudžeto)
• Maitinimas: 3,3 V įvestis
• Įrenginio medžiaga ir spalva: metalinis korpusas, sidabrinė
• Svoris: apie 3 g
• Skaitmeninė diagnostika: DDM/DOM pagal SFF-8472 (maitinimo įtampa, poslinkio srovė, perdavimo galia, priėmimo galia, temperatūra)

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamą SFP lizdą komutatoriuje, maršrutizatoriuje ar kitoje MRV suderinamoje įrangoje, kai įrenginys išjungtas arba laikantis pagrindinio įrenginio gamintojo karšto keitimo procedūros. Prijunkite LC simplex vienmodį pataisymo kabelį tarp šio siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo; įsitikinkite, kad nuotolinis galas sukonfigūruotas papildomiems bangos ilgiams. Patikrinkite ryšio būseną ir naudokite pagrindinio įrenginio konsolę arba valdymo sąsają, kad patikrintumėte DDM reikšmes, kai palaikoma. Patvirtinkite, kad pagrindinio įrenginio programinė įranga priima trečiųjų šalių BlueOptics modulius, jei yra kokių nors gamintojo užrakto patikrų.

Rekomendacijos

Naudokite aukštos kokybės vienmodę skaidulą ir LC simplex pataisymo laidus, kad pasiektumėte nurodytą pasiekiamumą ir signalo kokybę. Užtikrinkite, kad tinklo įranga palaiko 1000BASE-BX-D ir DDM/DOM, jei reikia diagnostinės telemetrijos. Keisdami esamus modulius, išjunkite maitinimą arba laikykitės gamintojo karšto keitimo nurodymų ir prieš platų diegimą patikrinkite suderinamumą bandomojoje aplinkoje.
